Identificar componentes na placa de sistema
A placa de sistema (também designada por planar ou motherboard) constitui a placa
de circuitos principal do computador. Faculta funções de computador básicas e
suporta uma grande variedade de dispositivos instalados de origem pela IBM ou
posteriormente pelo utilizador.

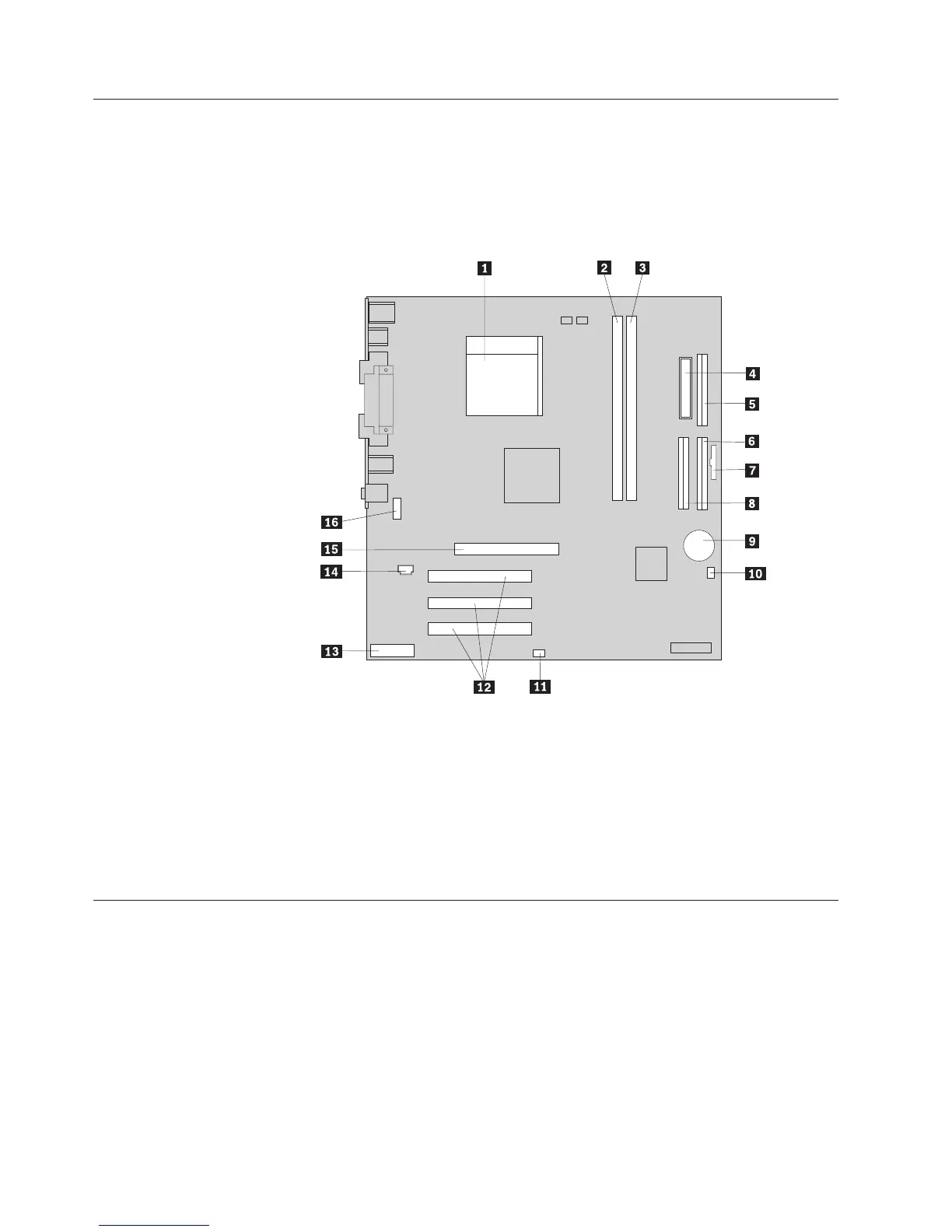

A figura seguinte ilustra a localização dos componentes na placa de sistema.
«1¬ Microprocessador «9¬ Pilha
«2¬ Conector DIMM 1 «10¬Jumper Clear CMOS/Recovery
«3¬ Conector DIMM 2 «11¬Conector do LED SCSI
«4¬ Conector de alimentação «12¬Ranhuras PCI
«5¬ Conector da unidade de disquetes «13¬Conector de áudio do painel anterior
«6¬ Conector IDE principal «14¬Conector de áudio do CD-ROM
«7¬ Conector do painel anterior «15¬Ranhura AGP (alguns modelos)
«8¬ Conector IDE secundário «16¬Conector série
Instalar memória
O computador está equipado com dois conectores para a instalação de módulos
DIMM (dual inline memory modules) que proporcionam um máximo de 2,0 GB de
memória de sistema.
Durante a instalação de módulos DIMM, aplicam-se as seguintes regras:
v Os conectores de memória têm que ser preenchidos sequencialmente, com início
no conector DIMM 1.
v Utilize módulos SDRAM (synchronous dynamic random access memory) DDR
(double data rate) de 2,5 V, 184 pinos a 266 MHz
64 Manual do Utilizador
