ICAR PQS ALL65 rev7 jan18
3 / 12

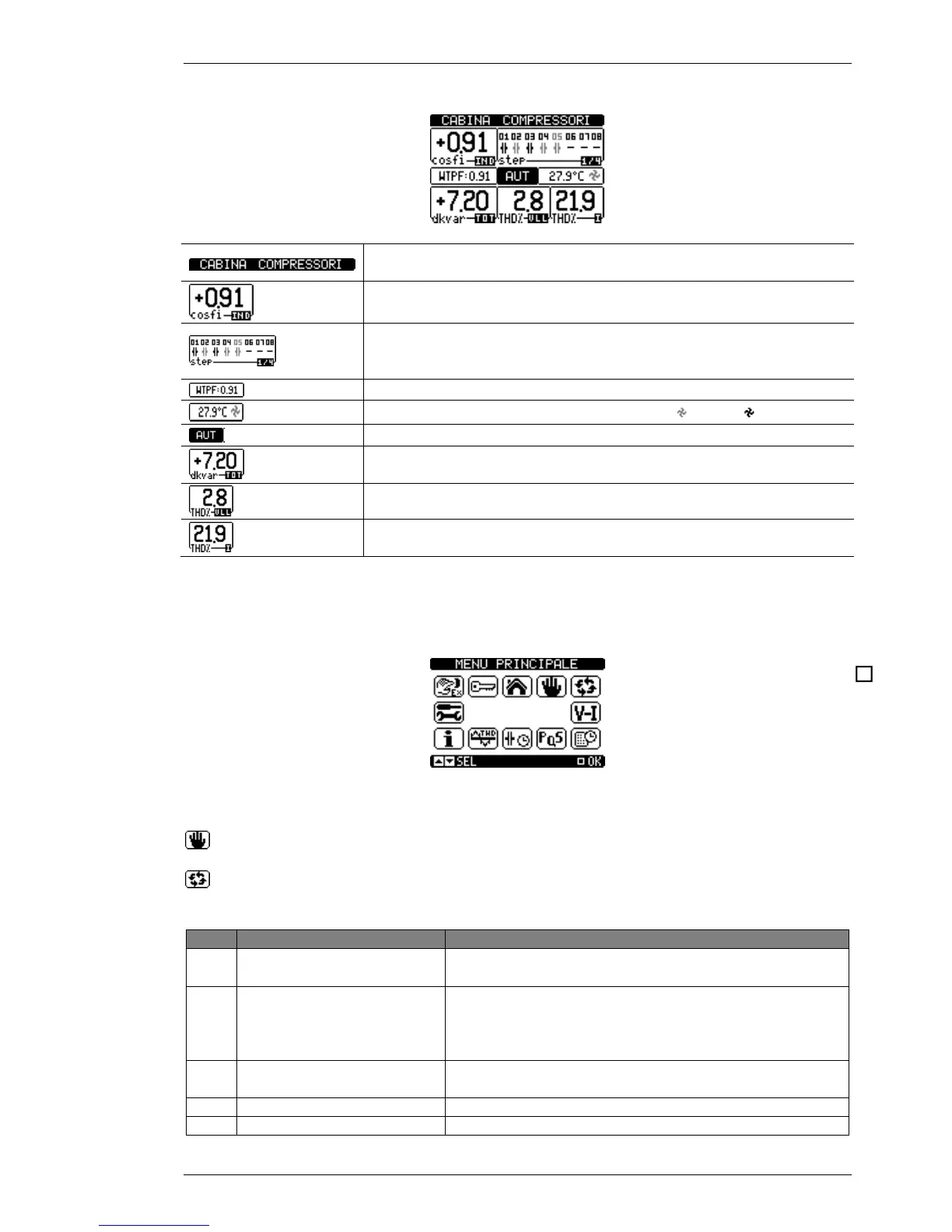

Schermata principale
Campo testo descrittivo. Può essere modificato dal menù IMPOSTAZIONI
M01 UTILITA’ P01.09 DESCRIZ. IMPIANTO
Cosφ istantaneo dell’impianto. IND= induttivo, CAP= capacitivo
Stato degli step com
andati dal regolatore. Simbolo nero: step attivato. Simbolo
grigio: step disattivato. Simbolo assente: uscita non utilizzata. Numero grigio:
step temporaneamente non disponibile (ad esempio: appena disinserito).
Fattore di potenza medio settimanale, calcolato sugli ultimi 7 giorni.
Temperatura attuale nel quadro, stato della ventola ( = ferma; = in funzione)
AUT= regolazione automatica del cosφ; MAN= funzionamento manuale
Potenza reattiva mancante (segno +) o in eccesso (segno
-
) rispetto al cos
φ
target impostato
Valore istantaneo del THD% della tensione concatenata
Valore istantaneo del THD% della corrente di linea, nel
llazione del
TA
Con i tasti  si naviga tra le diverse schermate disponibili. Con il tasto si accede alla schermata MENU’
PRINCIPALE. Con i tasti  si accede alla visualizzazione degli altri step eventualmente presenti oltre quelli
della schermata 1/4.
Schermata menù principale
Selezionare il menù desiderato con i tasti  . Confermare con . Il menù selezionato si colora in negativo, e
compare al centro una sua descrizione testo.
Selezionare questa icona per impostare il funzionamento in manuale (MAN).
Selezionare questa icona per impostare il funzionamento automatico (AUT).
Descrizione e significato degli allarmi
CODICE ALLARME
SIGNIFICATO
A01 Sottocompensazione
Tutti gli step dispon
ibili sono inseriti, ma il cos
φ
rimane più induttivo
del setpoint.
A03 Corrente impianto troppo bassa
La corrente circolante sugli ingressi amperometrici è inferiore alla
minima consentita dal range di misura.
Condizione che si può verificare normalmente se l’impianto non ha
carico.
A04 Corrente impianto troppo alta
La corrente circolante sugli ingressi amperometrici è superiore alla
massima consentita dal range di misura.
A05
Tensione impianto troppo bassa
La tensione misurata è inferiore alla soglia impostata con P17.14.
A06
Tensione impianto troppo alta
La tensione misurata è superiore alla soglia impostata con P17.13.
