GUIDE RAPIDE
POUR LA MISE EN SERVICE DES BATTERIES DE
CONDENSATEURS FIXXES OU AUTOMATIQUES
ALL65 rev7 jan18 cod.10098513 9 / 12
INFORMATIONS SUR LA SÉCURITÉ
L'accès aux composants intérieurs pour l'installation, le réglage, l'inspection et l'entretien ne doit être accordé qu'au
personnel qualifié chargé de ces opérations. Toute activité doit être effectuée en conformité avec les réglementations et la
législation appliquées en matière de sécurité personnelle et en utilisant des outils de protection adéquats. Les interventions
non autorisées pourraient endommager ou compromettre le fonctionnement de l'unité de correction du facteur de puissance;
dans ce cas, les clauses de garantie et la responsabilité du fabricant cesseraient d'être valides automatiquement.
Le fabricant n'est pas responsable des dommages directs ou indirects causés aux personnes ou aux objets en cas
d'installation ou d'utilisation incorrecte de l'appareil.
CONNECTIONS AU RESEAU D’ALIMENTATION
Connecter les trois phases du réseau aux terminaux marqués 1-2-3 ou R-S-T (L1-L2-L3). Faire particulièrement
attention au dimensionnement des câbles entre la source d’énergie et le système de correction du facteur de
puissance, de même les systèmes d’enclenchement (sectionneur) et ou de protection (disjoncteur) doivent être
calibrés de manière à supporter un courant égal à 1.5 fois le courant nominal traversant le banc de
condensateurs.
CONNECTION A LA TERRE
Connecter le fil de terre à la borne correspondante de l’équipement. Le dimensionnement du fil de terre devra
être au minimum égal à 60% de la section des fils de phase. (pour example : pour une section de fil de phase de
120mm
2
, la section du fil de terre devra être au minimum de 70mm
2
).
Après réalisation des opérations décrite ci-dessus, vous pourrez procéder à la connexion de la batterie. Cette
dernière opération clos la mise en service des batteries non automatisées.
Les opérations suivantes ne concernent que les équipements automatiques de compensation de phase.
Veuillez prendre note que les contrôleurs sont systématiquement paramétrés en usine à l’exception du
courant primaire du transformateur de courant qui devra être entré par vos soins. Pour modifier les
paramètres, veuillez vous référer au manuel du contrôleur d’énergie réactive fourni avec l’équipement
(également disponible sur le site ICAR: www.icar.com) ou contacter le service technique d’ICAR.
MISE EN SERVICE DU CONTROLEUR D’ENERGIE REACTIVE
Régulateur RPC 5LGA

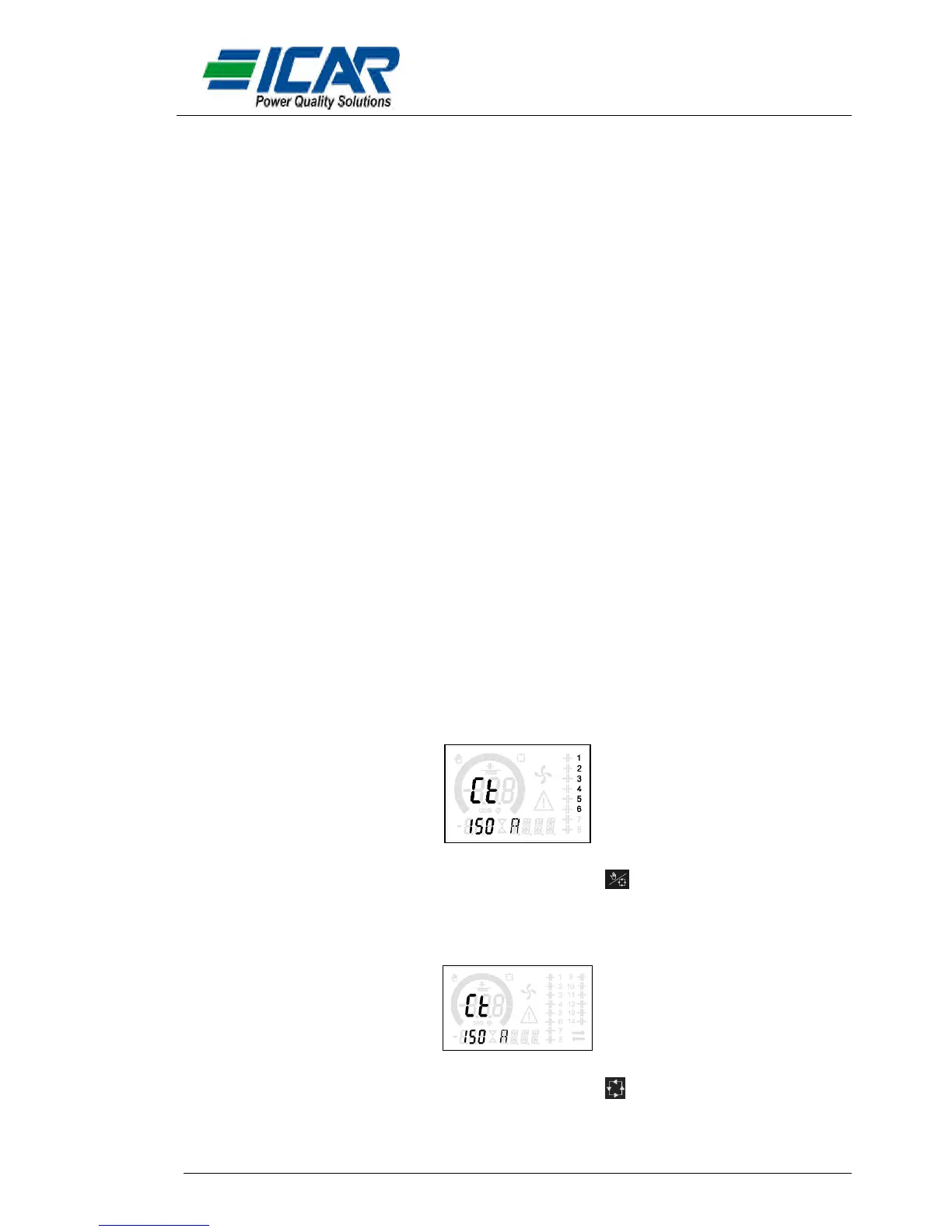

A l’enclenchement du relais de démarrage, l’écran correspondant laissera apparaitre en mode flash l’inscription
“Ct”.
A ce moment presser la touche ▲ jusqu’à introduction de la valeur effective du courant primaire du
transformateur de courant. Cette opération effectuée, presser la touche pour confirmation.
Régulateur RPC 8LGA
A l’enclenchement du relais de démarrage, l’écran correspondant laissera apparaitre en mode flash l’inscription
“Ct”.
A ce moment presser la touche ▲ jusqu’à introduction de la valeur effective du courant primaire du
transformateur de courant. Cette opération effectuée, presser la touche pour confirmation.
