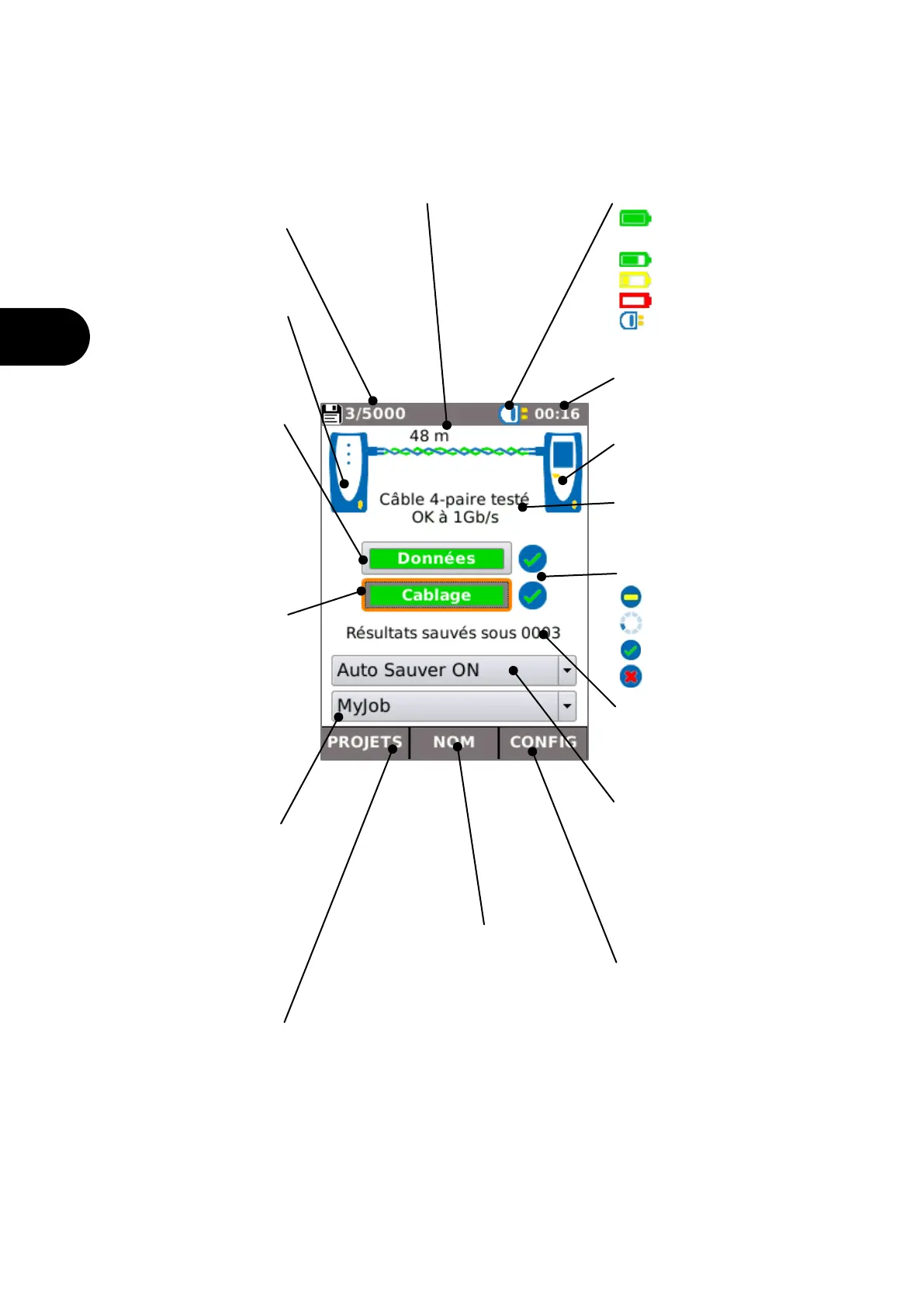

ECRAN D'ACCUEIL (HOME)
L'écran HOME apparaît au démarrage. (Pour revenir à l'écran HOM
E à partir d'un autre écran,
appuyez plusieurs fois sur le bouton Escape jusqu'à ce que le bouton d'accueil (HOME) apparaisse.)
Lorsque l'icône de l'unité distante est affichée, indiquant ainsi que les deux unités sont connectées
ensemble via le câble à t
ester, appuyez sur le bouton Autotest à l'une des extrémités pour
démarrer les tests.
Etat de mémoire
Affiche le nombre des
résultats sauvegardés /
capacité totale
Charge batterie :
Batterie complètement
chargée
Batterie
2
/
3
chargée
Batterie
1
/
3
chargée
Batterie déchargée
Alimentation secteur /
en charge
Heure actuelle
Icône test de données
(Data)
Indique le déroulement du
test de données. Mettez en
surbrillance l'icône en
utilisant les boutons fléchés
et appuyez sur Enter pour
afficher les détails du test
de données.
Longueur de
câble
(Indiquée
après la fin
des tests)
Zone de notifications
Affiche l'opération en cours
ou l'état du testeur
Icône testeur
Icône unité distante
Indique que l'unité
distante est
connectée au testeur
Icône test de câblage
(Wiremap)
Indique le déroulement du
test de câblage. Mettez en
surbrillance l'icône en
utilisant les boutons fléchés
et appuyez sur Enter pour
afficher les détails du test de
câblage (Wiremap).
Etat du test :
Prêt au test
Test en cours
Test OK
Echec test
Sélection Sauvegarde
Automatique
Mettez en surbrillance l'icône
en utilisant les boutons fléchés
et appuyez sur Enter pour
sélectionner le mode de
sauvegarde des résultats
PROJETS
Appuyez sur F1
(PROJETS) pour
accéder au menu
PROJETS
CONFIG
Appuyez sur F3 (CONFIG)
pour avoir accès au menu
CONFIG.
Nom du résultat
Affiche le nom du
dernier résultat
sauvegardé
Sélection de projet
Affiche le projet
actuellement sélectionné.
Mettez en surbrillance l'icône
en utilisant les boutons
fléchés et appuyez sur Enter
pour sélectionner le projet
dans lequel les résultats
seront sauvegardés.
STOP / SAUVER / NOM
Appuyez sur F2 (STOP)
pour interrompre le test, ou
sur (SAUVER) pour
sauvegarder manuellement
le résultat ou sur (NOM)
pour modifier le format du
nom du fichier des résultats
du test suivant
