37 SignalTEK CT 156840.02

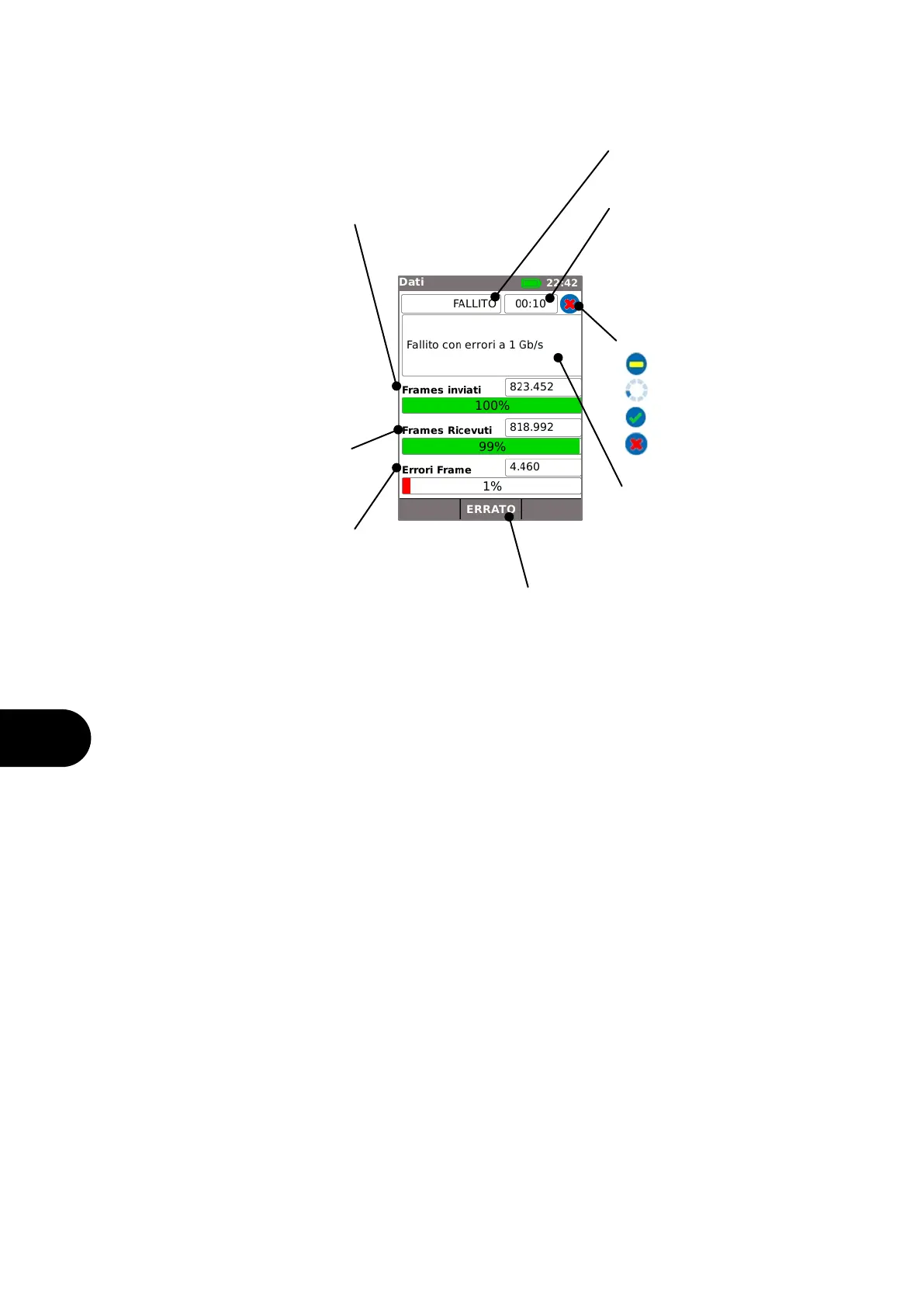

SCHERMATA TEST DATI
Se si necessita di maggiori dettagli sul test dati, la scher
mata Dati può essere visualizzata
evidenziando l'icona Test dati nella schermata principale e premendo Enter.
Mostra lo stato del test.
Mostra la durata del test. Per
garantire la conformità allo
standard Ethernet a 1 Gb/s, il test
dati deve essere eseguito per 10
secondi.
Pronto per il test
Test in corso
Test passato
Mostra i dettagli dello
stato del test.
Mostra il numero di frame
Ethernet inviati tramite il
cavo. Per garantire la
conformità allo standard
Ethernet a 1 Gb/s, devono
essere inviati e ricevuti
823.452 frame (contenenti
10
10
bit) senza errori.
Mostra il numero di frame
Ethernet ricevuti senza errori.
Mostra il numero di frame
Ethernet errati ricevuti.
Uno o più errori causano il
mancato superamento
dello standard Ethernet
del cavo.
Premere F2 (ERRATO) per visualizzare le
possibili cause di guasto.
Possibili cause del mancato superamento del test dati:
•
Lunghezza del cavo eccessiva
. La lunghezza massima consentita dallo standard
Ethernet per 1 Gb/s è di 100 metri. I cavi più lunghi possono funzionare senza errori, ma
potrebbero non essere affidabili. Anche cavi di lunghezza inferiore possono generare
errori nei dati e non superare il test dati se presentano altri difetti. Se il test dati non
viene superato, controllare la lunghezza del cavo (mostrata nella schermata principale
e nei risultati della mappatura). Se il cavo è più lungo di 100 metri, si consiglia di
sostituirlo con un cavo più corto.
•
. Per garantire prestazioni ottimali è importante che la treccia delle
singole coppie raggiunga la terminazione, al fine di evitare diafonia che influisce sulle
prestazioni dati. Un difetto nella treccia non viene individuato come un errore di
mappatura. Se il test dati non viene superato, si consiglia di ispezionare le terminazioni
e costruire nuove terminazioni se la treccia non è conforme allo standard.
•
. Alcune marche di cavi possono fornire prestazioni dati
inferiori e causare errori nei dati, in particolare su lunghezze elevate. Se il test dati non
viene superato, contrariamente al test di mappatura, e la lunghezza si avvicina ai 100
metri, si consiglia di controllare la qualità del cavo.
•
. Le coppie splittate possono causare errori nei dati o l'impossibilità
totale del cavo di trasportare traffico Ethernet. I cavi di lunghezza elevata che non
presentano coppie splittate collegati a cavi di lunghezza inferiore con coppie splittate
potrebbero non essere individuati come un guasto di mappatura ma possono causare
errori nei dati e non superare il test dati.
Gli errori nei dati possono verificarsi persino se la mappatura indica che il cavo presenta
terminazioni corrette. Questo è il motivo per cui è importante eseguire sia il test dati che il
test di mappatura al fine di verificare che il cavo soddisfi tutti gli standard di qualità necessari.
