47 SignalTEK CT 156840.02
Es

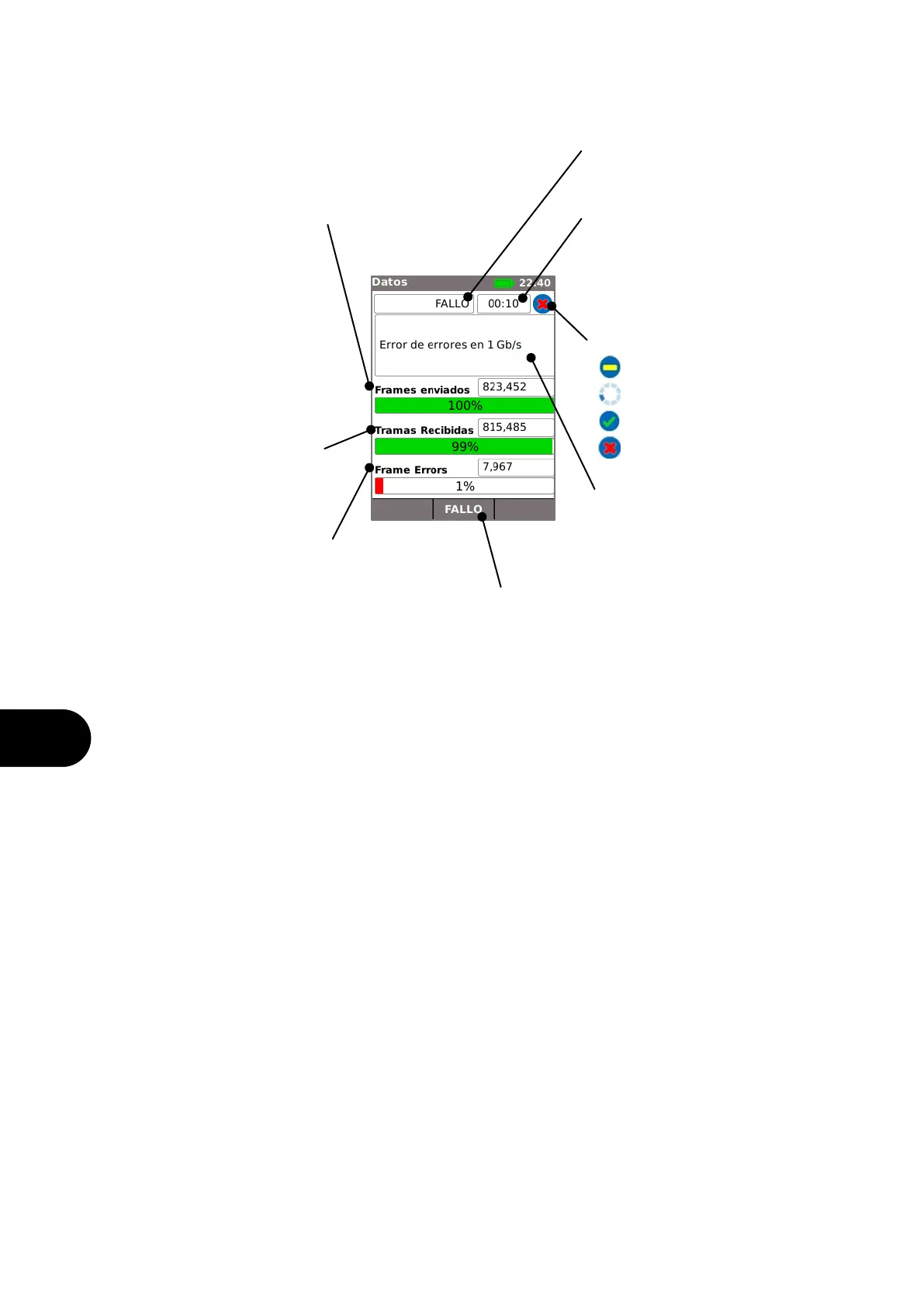

PANTALLA DEL TEST DE DATOS
Si se requiere más información sobre el test de datos, puede consultarse la pantalla Datos
seleccionando el icono test de datos en la pantalla INICIO y presi
onando Enter.
Resumen
Muestra el estado del test.
Duración
Muestra la duración del test. Para
cumplir con la norma Ethernet a
1Gb/s, el test de datos debe
ejecutarse durante 10 segundos.
Estado del test:
Listo para iniciar el test
Test en proceso de ejecución
El test pasa
El test falla
Zona de notificaciones
Muestra los datos del
estado del test.
Tramas enviadas
Muestra el número de
tramas Ethernet enviadas
por el cable. Para que el
cable cumpla la norma
Ethernet a 1Gb/s, deben
enviarse y recibirse sin
errores 823.452 tramas
(conteniendo 10
10
bits).
Tramas recibidas
Muestra el número de tramas de
Ethernet sin errores recibidas.
Errores de trama
Muestra el número de tramas
de Ethernet con errores
recibidas. Uno o más errores
harán que el cable falle la
norma Ethernet.
Presione F2 (FALLO) para ver las posibles
causas del fallo
Posibles causas de fallos en los tests de datos incluyen:
•
Longitud de cable excesiva
. La longitud máxima permitida por la norma Ethernet
para 1Gb/s es 100 metros. Es posible que los cables de longitud superior funcionen sin
errores, pero muy probable que sean poco fiables. Incluso los cables de menor
longitud pueden generar errores en los datos, por lo que el test de datos fallará si
presentan otros problemas. Si el test de datos falla, compruebe la longitud del cable
(que encontrará en la página de INICIO y en los resultados de test de mapa de hilos).
Si el cable mide más de 100 metros, es recomendable sustituirlo por uno más corto.
•
Mala torsión
. Para obtener un buen rendimiento es importante que la torsión de cada
par individual llegue hasta el final de las terminaciones, con el fin de evitar diafonías
que pueden afectar el rendimiento de los datos. Una mala torsión no se registra como
un fallo en el mapa de hilos. Si el test de datos falla, se recomienda inspeccionar las
terminaciones y crear otras nuevas si la torsión no es la adecuada.
•
Mala calidad del cable
. Algunas marcas de cable ofrecen un rendimiento de datos
inferior y generan errores de datos, particularmente en longitudes más amplias. Si el
test de datos falla pero el test de mapa de hilos pasa y la longitud del cable es cercana
a 100 metros, se recomienda comprobar la calidad del cable.
•
Pares abiertos
. Los pares abiertos pueden generar errores de datos o la incapacidad
total del cable para transmitir tráfico de Ethernet. Es posible que los cables
compuestos de gran longitud sin pares abiertos, conectados a otros de menor longitud
con pares abiertos, no generen un error en el test de mapa de hilos pero pueden
generar errores de datos y hacer que el test de datos falle.
Los errores de datos pueden producirse incluso si el test de mapa de hilos indica que el cable
está correctamente terminado. Por eso es importante realizar el test de datos y el de mapa de
hilos para demostrar que el cable cumple todas las normas de calidad requeridas.
