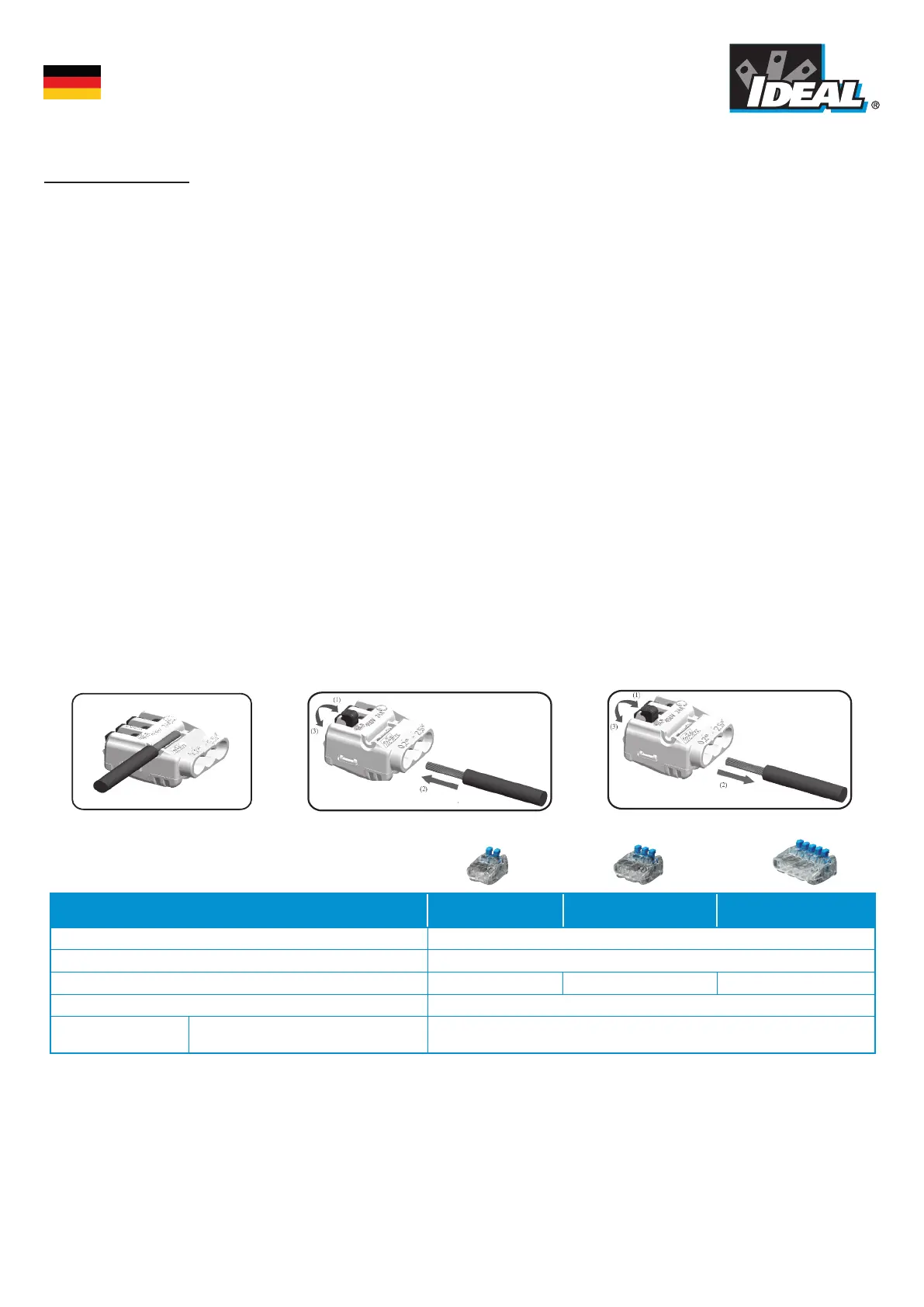

Installationshinweise - Verbindungsklemmen
mit Betätigungshebel
Modelle 52, 53 & 55
Halten Sie die Bemessungswerte der Verbindungsklemmen ein.
Schalten Sie den elektrischen Strom ab, bevor Sie diese Verbindungsklemmen ein- oder ausbauen.
Die Leitungsführung muss allen geltenden Vorschriften für Elektroinstallationen entsprechen
NUR KUPFER AUF KUPFER! Nicht für Aluminium geeignet.
Die unsachgemäße Verwendung oder Installation des Produktes kann zu Brand,
Stromschlag sowie ernsthaften Verletzungen, auch mit Todesfolge, führen
Verwenden Sie nur einen Leiter pro Öffnung.
Isolieren Sie den Draht auf 9-10mm ab.
Massivleiter und starre mehradrige Drähte werden fest in die Klemmenöffnung geschoben.
Der Hebel muss nicht geöffnet sein.
Bei Drähten, die aus mehr als 7 Einzelleitern bestehen, klappen Sie den Hebel nach oben auf
und schieben den mehradrigen Leiter in die Öffnung hinein. Klappen Sie den Hebel zum Schließen
wieder nach unten.
Vergewissern Sie sich im Kontrollfenster, dass der Leiter bis an das Ende der
Verbindungsklemme eingesteckt ist.
Zum Entfernen des Leiters, heben Sie den Hebel an und ziehen den Draht heraus.
Spezifikationen
Modell 52
2-Leiter Modell 53 3-Leiter Modell 55 5-Leiter
Bemessungswerte 24 Amp / 450V /
120°C
Tiefe 21 mm
Breite 11,9 mm 16,1 mm 24,5 mm
Höhe 11,7 mm
Drahtdurchmesser
Für Massivleiter, flexible- und mehrdrähtige
Leiter
0,2mm-2,5mm
2
Abisolierlänge
Herausziehen
Einstecken
2/5
www.idealindustriesemea.com
