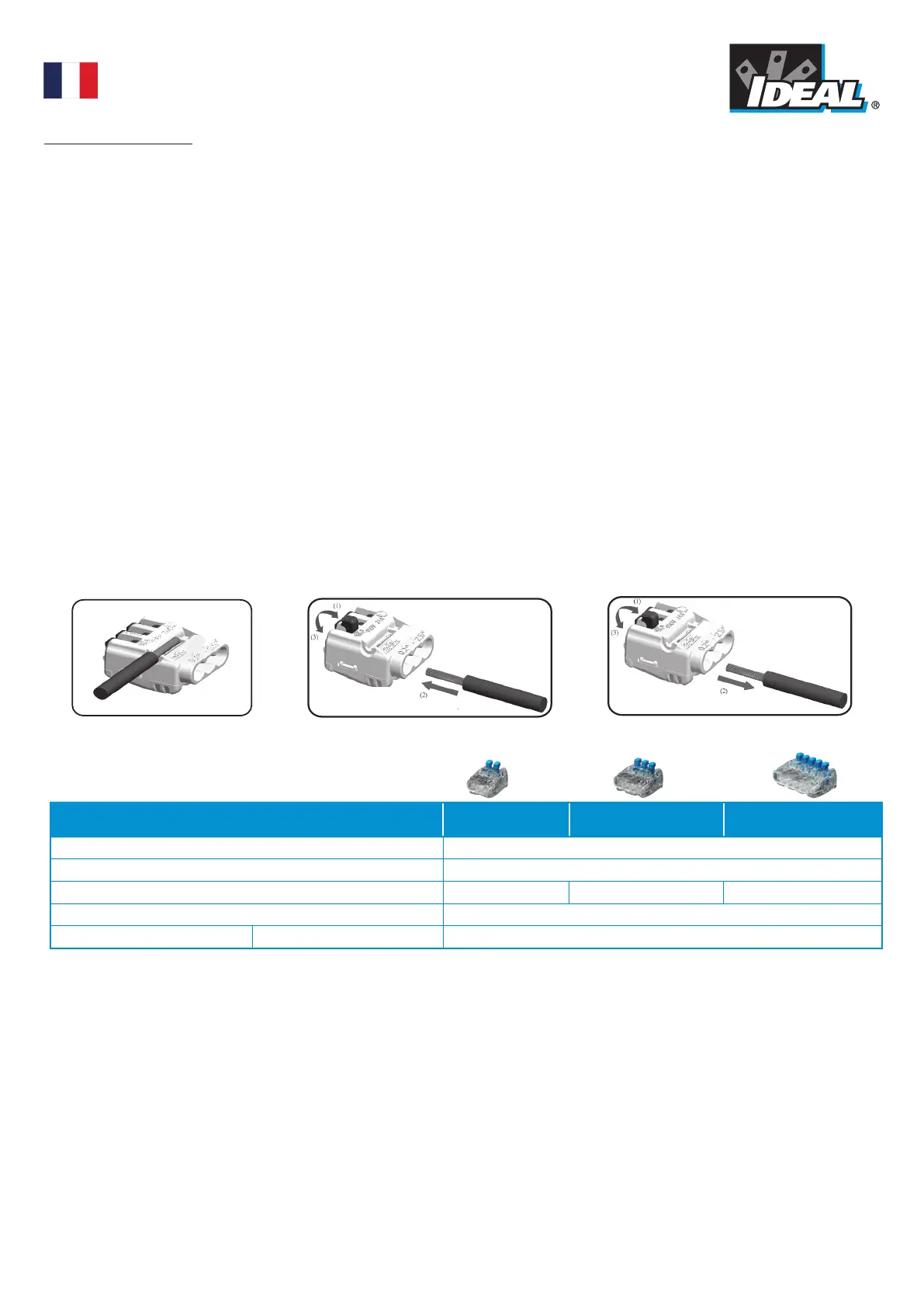

Instructions de montage - Bornes de connexion à leviers
Modelès 52, 53 & 55
Ne dépassez pas les ampérages de ces connecteurs
Coupez l’alimentation avant le montage ou le retrait de ces connecteurs
La câblage doit être conforme à toutes les réglementations électriques
UNIQUEMENT POUR DU CUIVRE VERS DU CUIVRE. Ne pas utiliser sur de l’aluminium.
Une mauvaise utilisation ou installation de ce produit peut entraîner un feu, une électrocution,
des dommages corporels sévères ou la mort
N’utilisez qu’un seul conducteur par port
Dénudez le câble sur 9-10 mm
Pour les fils rigides ou torsadés, prenez le fil fermement et insérez le conducteur dans un port libre
(le levier ne doit pas forcément être ouvert)
Pour les câbles torsadés flexibles (plus de 7 fils), soulevez le levier et insérez le conducteur
dans le port ouvert. Refermez le levier.
Vérifiez visuellement si les conducteurs sont entièrement insérés à l’arrière du connecteur.
Pour retirer le câble, soulevez le levier et tirez le fil.
Spécifications
Modèle 52
2 ports Modèle 53 3 ports Modèle 55 5-ports
Calibre 24 Amp / 450V /
120°C
Profondeur 21 mm
Largeur 11,9 mm 16,1 mm 24,5 mm
Hauteur 11,7 mm
Gamme de combinaison des fils Rigides, semi-rigides et torsadés 0.2mm-2.5mm
2
RetraitInsertionLongueur du dénudage
3/5
