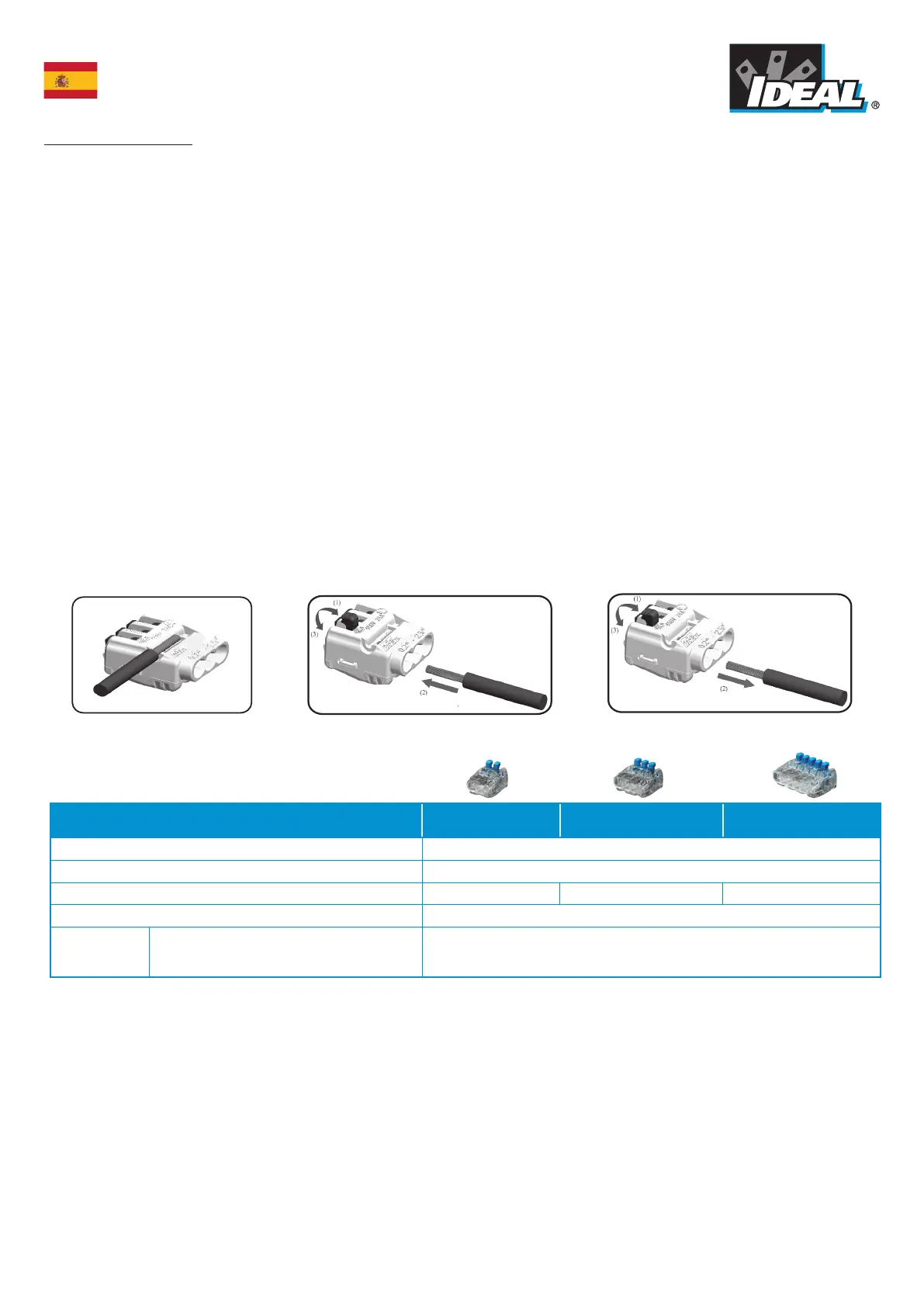

Instrucciones de instalación - Conectores de palanca (lever)
Modelos 52, 53 & 55
• No superar la potencia nominal de los conectores
• Apague la alimentación antes de instalar o quitar conectores
• Los cables deben cumplir con todas las normativas eléctricas aplicables
• SÓLO COBRE A COBRE. No utilizar con cables de aluminio.
• El uso o la instalación inadecuada de este producto puede causar un incendio,
electrocución, daños corporales graves e incluso la muerte
• Utilice únicamente un conductor por puerto
• Pele los cables 9-10mm
• Si utiliza cables estándar sólidos y rígidos, agarre firmemente el cable e inserte el conductor en
el puerto abierto (no es necesario abrir la palanca [lever]).
• Si utiliza cables estándar flexibles (> 7 hilos), levante la palanca (lever) e inserte el conductor en
el puerto abierto. Cierre la palanca (lever).
• Verifique por la mirilla que los conductores estén completamente insertados hasta el fondo del conector.
• Para extraer un cable, levante la palanca (lever) y extraiga el cable.
Especificaciones
Modelo 52
2 puertos Modelo 53 3 puertos Modelo 55 5 puertos
Potencia nominal 24 Amp / 450V /
120°C
Profundidad 21 mm
Ancho 11.9 mm 16.1 mm 24.5 mm
Alto 11.7 mm
Rango de cable
Cables sólidos, cables de filamentos semirígidos
(< 7 hilos o filamentos) y cables flexibles
(> 7 hilos o filamentos)
0.2mm-2.5mm
2
Longitud de la tira ExtracciónInserción
4/5
