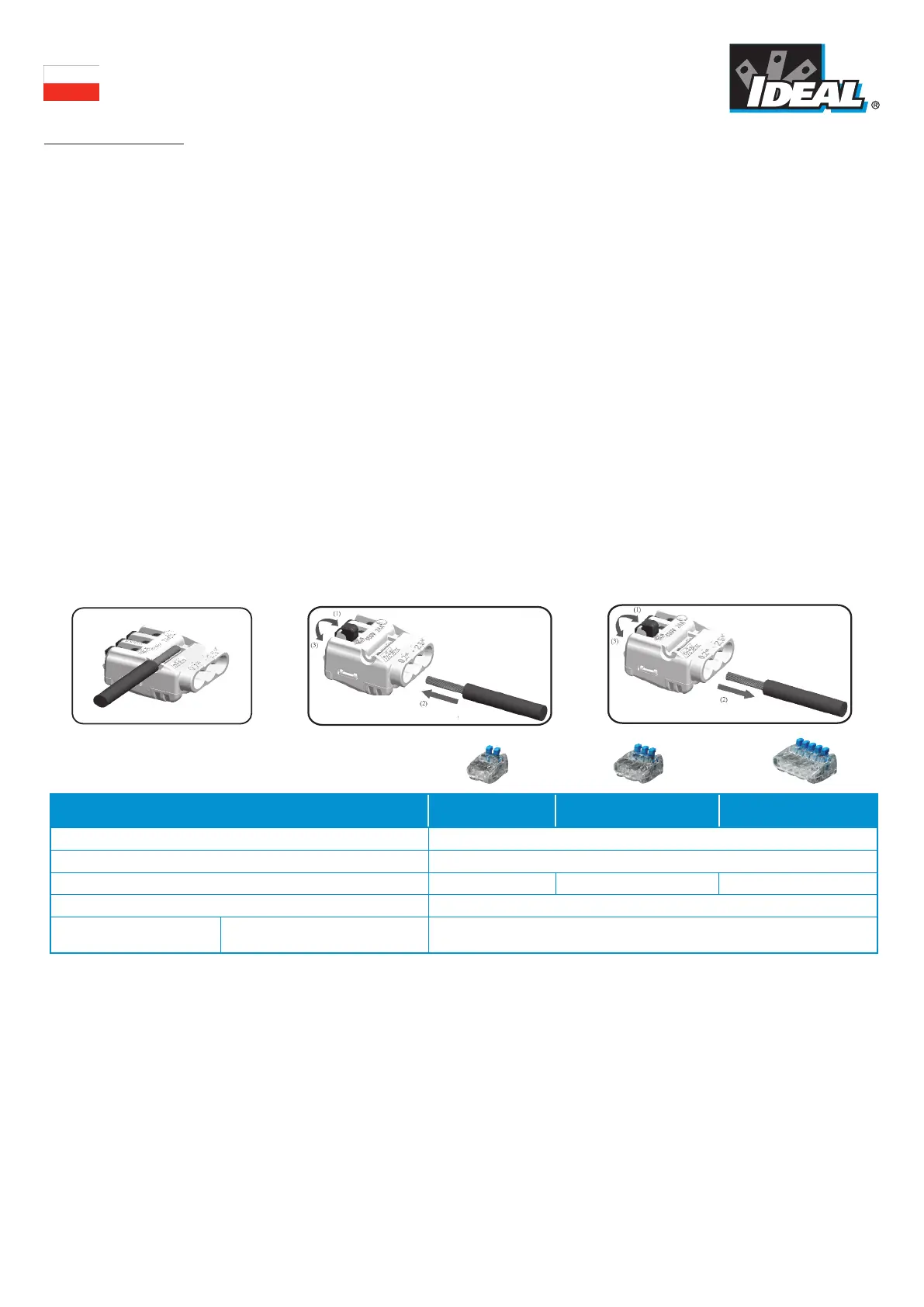

Instrukcje instalacji - Złącza wtykowe
Models 52, 53 & 55
Nie przekraczać wartości znamionowych złącz.
Przed montażem lub demontażem tych złącz należy wyłączyć zasilanie
Przewody muszą być zgodne ze wszystkimi obowiązującymi przepisami elektrycznymi
Brak właściwego stosowania lub instalacji tego produktu może spowodować pożar,
porażenie prądem elektrycznym, poważne obrażenia ciała lub śmierć
Używać tylko jednego przewodu na port
Ściągnąć 9-10 mm izolacji
W przypadku drutu pełnego lub sztywnego przewodu linkowego należy mocno chwycić przewód i
włożyć go do otwartego portu (dźwignia nie musi być otwarta).
W przypadku elastycznego przewodu linkowego (> 7 drutów linki) należy podnieść dźwignię i włożyć
przewód w otwarty port. Zamknąć dźwignię.
Należy sprawdzić za pomocą wziernika, czy przewody są całkowicie włożone
w tylnej części złącza.
Aby wyjąć przewód, należy podnieść dźwignię i wyciągnąć go.
Dane techniczne
Model 52
2-portowe Model 53 3-portowe Model 55 5-portowe
Klasyfikacja europejska 24 Amp / 450V /
120°C
Głębokość 21 mm
Szerokość 11,9 mm 16,1 mm 24,5 mm
Wysokość 11,7 mm
Zakres przewodów
Przewody pełne, sztywne linkowe i
elastyczne
0,2mm-2,5mm
2
Długosc sciaganej izolacji Wyjmowanie
Wkładanie
5/5
www.idealindustriesemea.com
