6

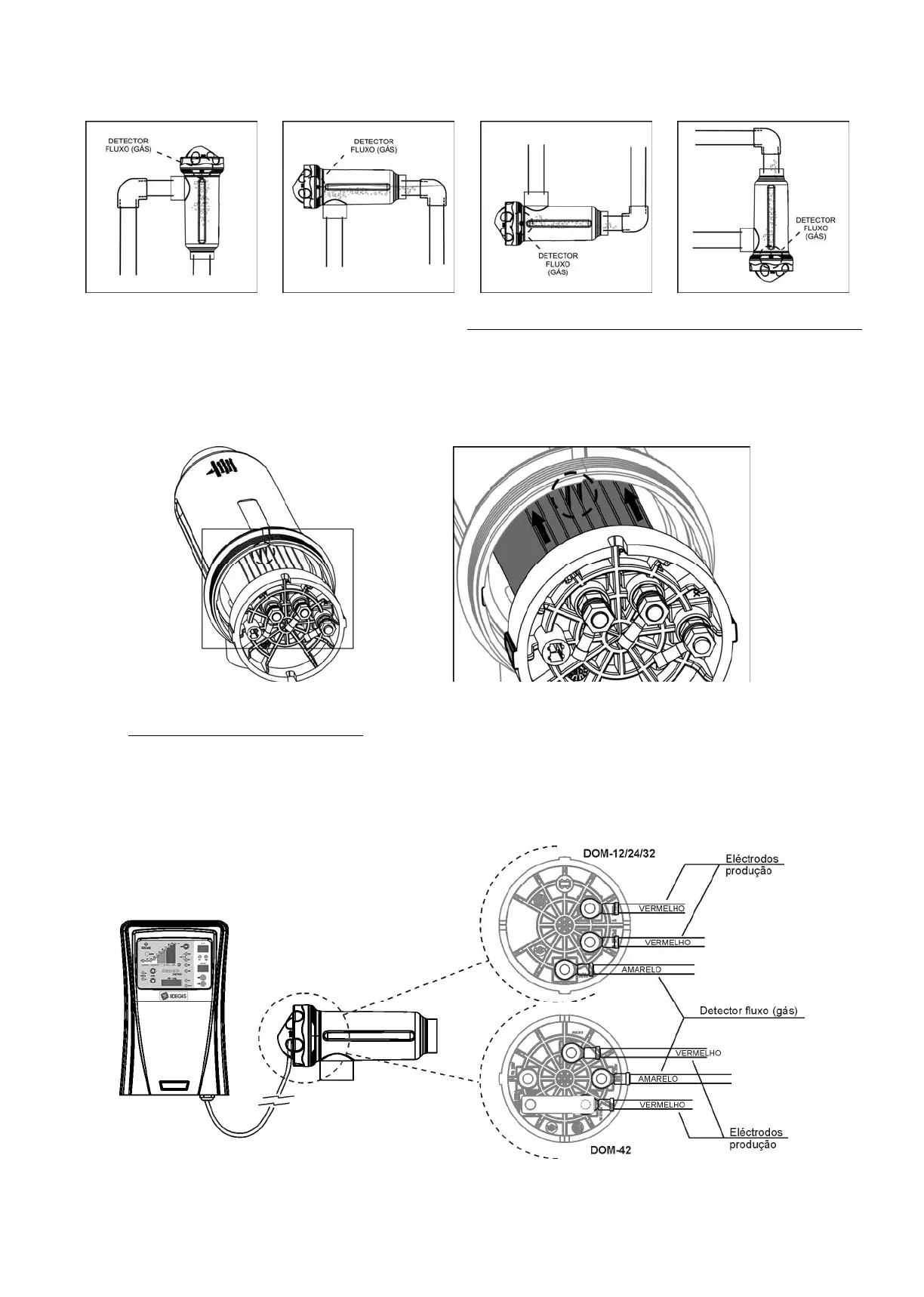

Outras instalações seriam só aceitáveis se permitem a detecção de fluxo fraco ou nulo.
Os eléctrodos devem ser colocados no interior da célula de electrólise, de modo a encaixar o eléctrodo central do conjunto através das guias
situadas na parte superior e inferior do corpo da mesma.
Fig 10
4.3. Conexões eléctricas da célula de electrólise
Realizar a ligação entre a célula de electrólise e a fonte de alimentação de acordo com o seguinte esquema. Em virtude da intensidade
relativamente elevada da corrente que circula pelos cabos de alimentação da célula de electrólise, em nenhuma hipótese deverá modificar o
comprimento ou secção dos mesmos sem fazer uma consulta prévia ao seu distribuidor autorizado IDEGIS. O cabo de conexão célula de
eletrólise-fonte de alimentação nunca deve exceder o comprimento máximo recomendado neste manual: DOM-12 (6 A), 7.5 m.; DOM-24 (12
A), 4.0 m.; DOM-32 (16 A), 3.0 m; DOM-42 (7 A), 16.0 m.
Fig.11
Fig. 6
Fig. 7
Fig 8
Fig 9
Instalação recomendada Instalação permitida Instalações não permitidas
