6

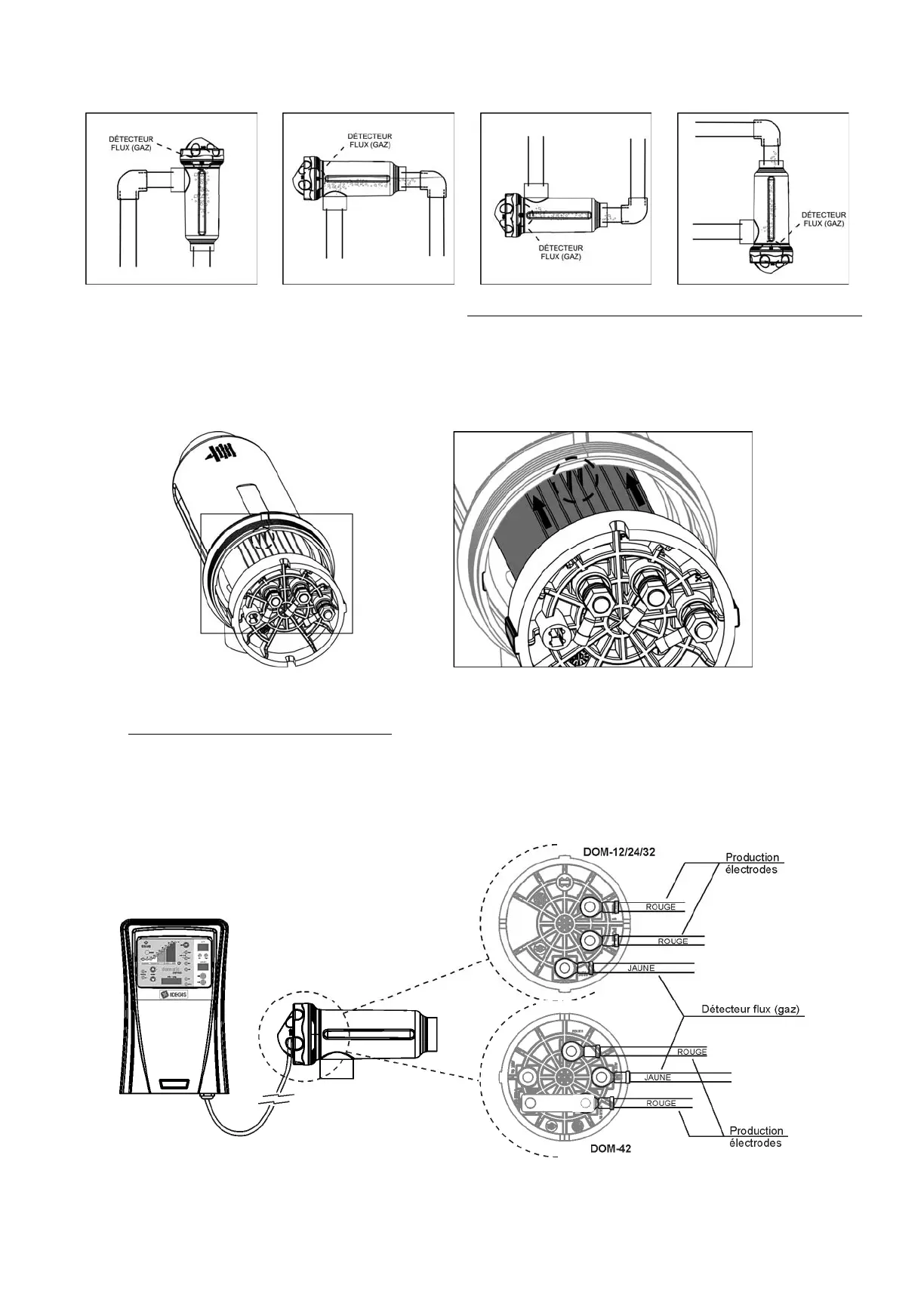

D’autres installations seraient seulement acceptables si elles permettent la détection de débit faible ou nul.
Les électrodes devront être introduites à l’intérieur de la cellule d’électrolyse en emboîtant l’électrode centrale de l’ensemble au moyen des
guides situés dans la partie supérieure et inférieure du corps de celle-ci.
Fig 10
4.3. Connexions électriques de la cellule d'électrolyse
Réaliser l'interconnexion entre la cellule d’électrolyse et la source d’alimentation selon le schéma suivant. Dû à l’intensité relativement élevée
du courant qui circule dans les câbles d’alimentation de la cellule d’électrolyse, la longueur et la section de ceux-ci ne doivent en aucun cas
être modifiés sans consulter au préalable votre distributeur agréé IDEGIS. Le câble de connexion cellule-source d’alimentation ne doit jamais
dépasser la longueur maximale recommandée dans ce Manuel: DOM-12 (6 A), 7.5 m.; DOM-24 (12 A), 4.0 m.; DOM-32 (16 A), 3.0 m; DOM-
42 (7 A), 16.0 m.
Fig.11
Fig. 6
Fig. 7
Fig 8
Fig 9
Installation recommandée Installation acceptable Installations non acceptables
