7
4.4. Installation de les sondes de pH / ORP (seulement dans les modèles DOM-XX PH et DOM-XX PLUS)

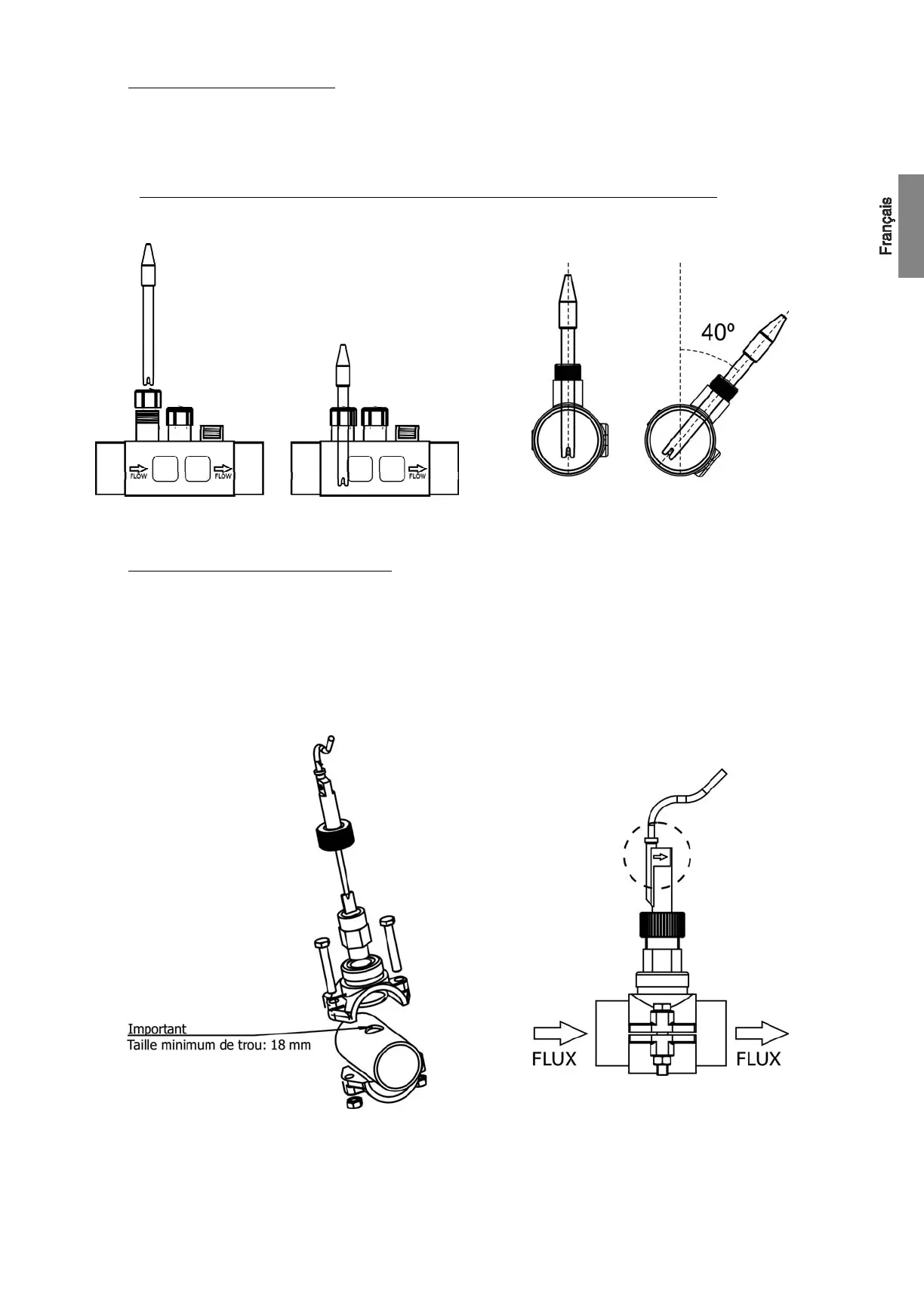

1. Insérer les sondes pH/ORP fournie avec le système dans les logements correspondants du porte-sondes. (Fig. 12)
2. Pour ce faire, desserrez les écrous des raccords et insérez la sonde dans ceux-ci.
3. La sonde doit être introduite dans le raccord de sorte qu'on garantisse que le capteur situé dans son extrémité est toujours
submergé dans l'eau qui circule à travers la canalisation.
4. Installez toujours les sondes de pH / ORP préférablement verticale ou avec une inclinaison maximale de 40
o
(Fig. 13).
Fig. 12
Fig. 13
4.5. Installation du détecteur de flux externe optionnel (non compris dans l’équipement)
1. Placer le collier fourni dans un tronçon de la tuyauterie situé à l'entrée de la cellule d'électrolyse. Le collier devra être toujours
installé en position horizontale au sol (Fig. 14-1).
2. Installer le détecteur de flux (interrupteur flux) toujours verticalement dans le collier (Fig. 14-1).
3. Une flèche est marquée sur la tête du détecteur de flux. Assurez-vous que cette flèche est parallèle à l’axe de la conduite et qu’elle
coïncide avec la direction du flux de l’eau (Fig. 14-2).
4. Éviter d’installer le détecteur de flux à proximité d’objets ferromagnétiques. Ces objets peuvent influencer le fonctionnement du
dispositif magnétique situé à l’intérieur et diminuer, par conséquent, sa fiabilité.
Fig. 14-1
Fig. 14-2
