3
67372
67382
67571
67385
67399
1.
1.
2.
2.
3.
67465
67464
68245
67380

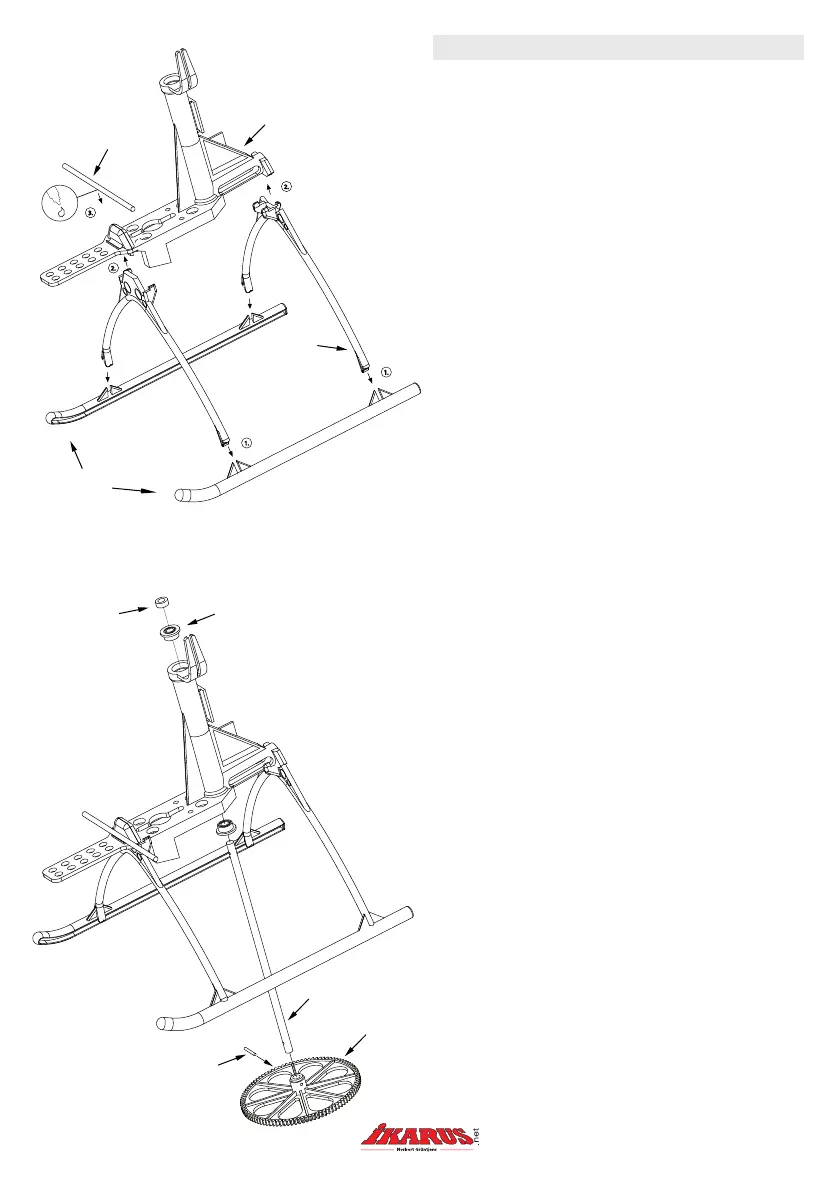

Montage Chassis
Kleben Sie mit einem Tropfen CA-Kleber die
Kabinenhalterung # 67380 mittig auf das Chassis #
68245. Jetzt wird das Kufenlandegestell zusammen
geclipst. Clipsen Sie nun die Kufen # 67465 in den
vorderen und hinteren Kufenbügel # 67464 gemäß
Zeichnung. Das Kufenlandegestell wird nun erst
vorne in die Tasche des Chassis gedrückt bis es ein-
clipst. Danach der hintere Kufenbügel, da ist darauf
zu achten, dass die vorderen kleinen Nasen in die
Langlöcher einrasten.
Schieben Sie das Hauptzahnrad # 67372 auf die
Haupt-Rotorwelle # 67382 und drücken Sie den
kürzeren Stift # 67399 mit einer Zange durch die
Bohrungen von Zahnrad und Welle. Drücken Sie die
beiden Lager # 67571 ins Gehäuse, schieben die
Rotorwelle durch und xieren sie von oben mit der
Gummitülle # 67385.
