37
69010
67372
67605
67464
67382
67399
67465
67381
68245
67476
160556
67380
67571
67385
67387
67365
68240
67370
67474
67475
68305
a.
b.
c.
67375
67473
67561
67475
67368
67561
67582
67566
67369
67392
68215
67400
67462
67366
67375
68240
67471
68252
67396
67467
67472
67561
67367
67582
67477
67468

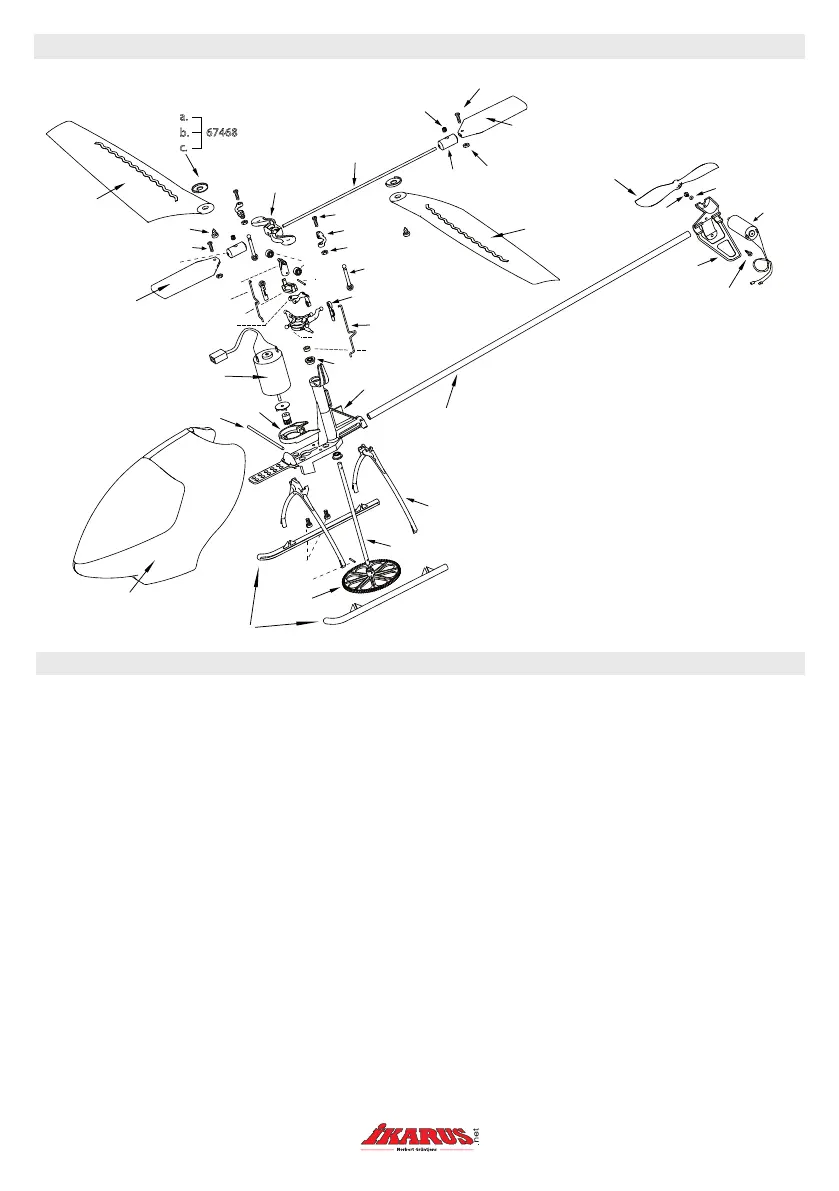

Schéma éclaté Piccolo V2
Nbre N° Description Conditionnement
1 67380 Support de cabine CFK 1
2 67571 Couronne de liaison 3x7x3 2
1 67382 Axe du rotor principal CFK 1
1 67385 Douille d’introduction 4
1 67399 Pignon cylindrique 1m6x8 3
2 67367 Barre de direction en plastique 2
2 67368 Levier de direction des pales 2
2 67365 Clip à boules 4
1 67366 Patte du plateau cyclique à boules 1
2 67566 Roulements à bille 2x6x3 2
1 67369 Pièce centrale du rotor principal 1
1 67400 Pignon cylindrique 1m6x12 3
4 67561 Vis M2x6 20
4 67582 Ecrou M 2 20
1 67396 Rondelle en U M 1,4 5
2 67477 Vis métalliques 10
2 67387 Barrette de direction (longue) 2
2 67392 Barrette de direction (courte) 2
1 67370 Tête du rotor 1
1 68245 Châssis 1
2 68240 Pales de la barre d’Hiller 2
1 67372 Engrenage central 1
2 67375 Pales du rotor principal 1paire
2 67409 Anneau de caoutchouc 5
1 67381 Barre arrière CFK, 1 pièce 1
Nbre N° Description Conditionnement
1 67464 Supports de patins V2, 1paire
1 67465 Patins V2, gauche/droit 1paire
1 67467 Boîtier arrière V2 1
1 67468 Angles d’attaque V2, type a, b, c 1
1 67471 Pale du rotor arrière V2 1
1 67472 Moteur arrière V2 1
1 68252 Vis M1,6x3 5
3 67473 Vis métalliques Æ 2,9x3 10
1 68215 Clip de la tête du rotor 2
1 67474 Barre des pales V2 1
1 160566 Pièce d’aération 1
2 67605 Vis Allen M 3x8 20
2 67475 Poids Hiller en laiton poli 2
2 68305 Vis M 3x3 10
1 6043001 Planche de déco ECO Piccolo V2 1
1 6049001 Notice de montage Piccolo V2 1
1 69010 Capot sans déco 1
1 67462 Plateau cyclique 1
1 67476 Moteur principal avec pignon
et ventilateur 1
