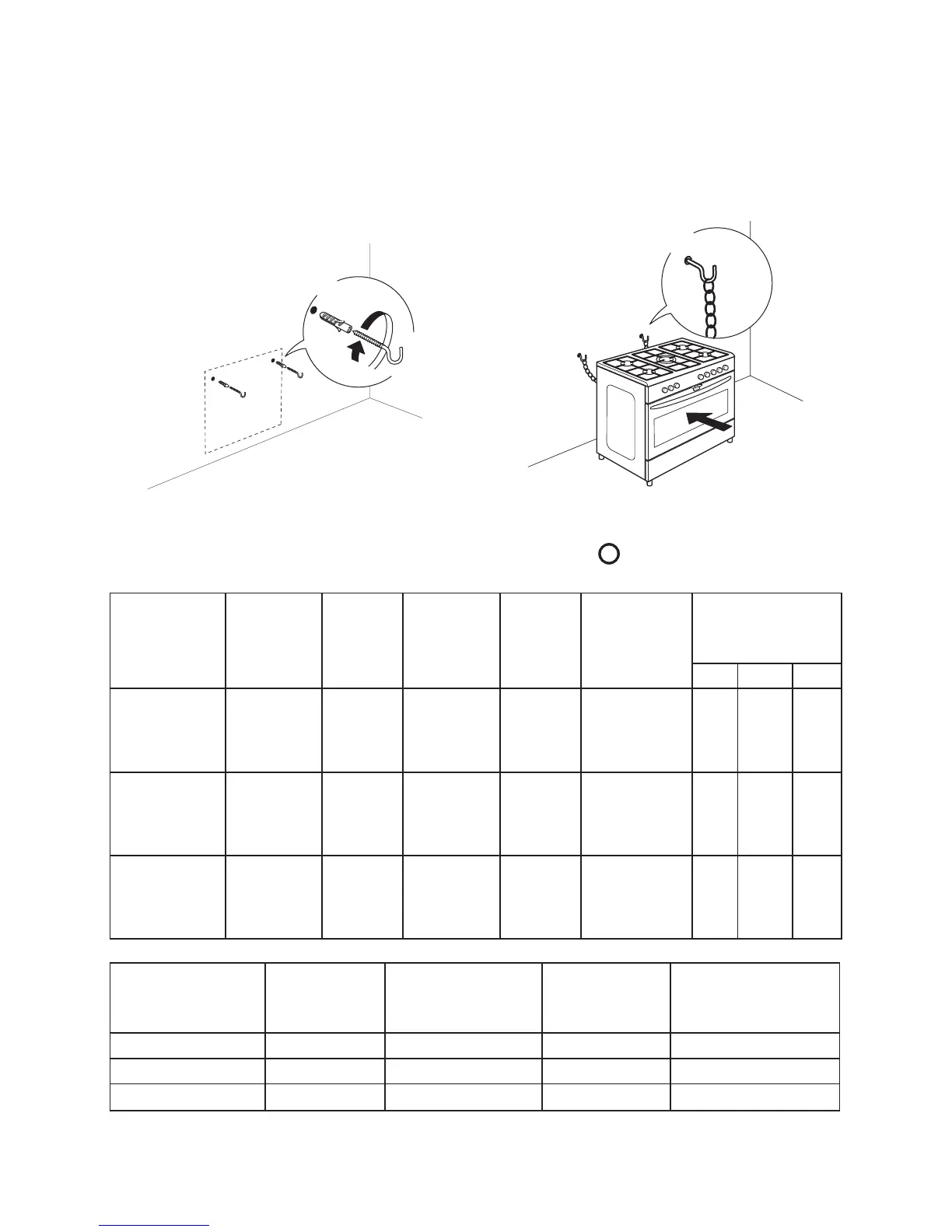

IntroduzcalapiezaR(taco)enlosoricios
F y el gancho de tornillo G en la pieza R
(Fig. 3).
2x
F
R
G
Fig. 3
Fije la cadena al gancho G como se indica
en la Fig. 4 posición C.
2x
G
C
C
Fig. 4
TABLA DE INYECTORES
i
Aparato de clase: 1
Aparato de categoría II2H3+
Tipo de gas
empleado
Tipo de
quemador
Referen-
cia del
inyector
Capacidad
térmica
nominal
Con-
sumo
nominal
Capacidad
térmica
reducida
Presión del gas
en mbar
kW kW mín. nom. máx.
GAS NATURAL
(metano) G20
triple anillo
rápido
semirrápido
auxiliar
13 0
115
97
72
3,60
3,00
1,75
1,00
343 l/h
286 l/h
167 l/h
95 l/h
1,30
0,75
0,48
0,33
17 20 25
Gas licuado
de petróleo
(bombona)
G30
triple anillo
rápido
semirrápido
auxiliar
96
85
65
50
3,60
3,00
1,75
1,00
262 g/h
219 g/h
128 g/h
73 g/h
1,30
0,75
0,48
0,33
20 28-30 35
Gas licuado
de petróleo
(bombona)
G31
triple anillo
rápido
semirrápido
auxiliar
96
85
65
50
3,60
3,00
1,75
1,00
258 g/h
215 g/h
124 g/h
69 g/h
1,30
0,75
0,48
0,33
25 37 45
Tipo de gas
empleado
Congu-
ración del
modelo
Capacidad
térmica nominal
kW
Consumo total
nominal
Aire necesario (m
3
)
para la combustión
de 1 m
3
de gas
G20 20 mbar 5 quemadores 11 ,10 1058 l/h 21,6
G30 28-30 mbar 5 quemadores 11 ,10 810 g/h 21,6
G31 37 mbar 5 quemadores 11 ,10 790 g/h 21,6
SUMINISTRO ELÉCTRICO: 230 V ~ 50 Hz
