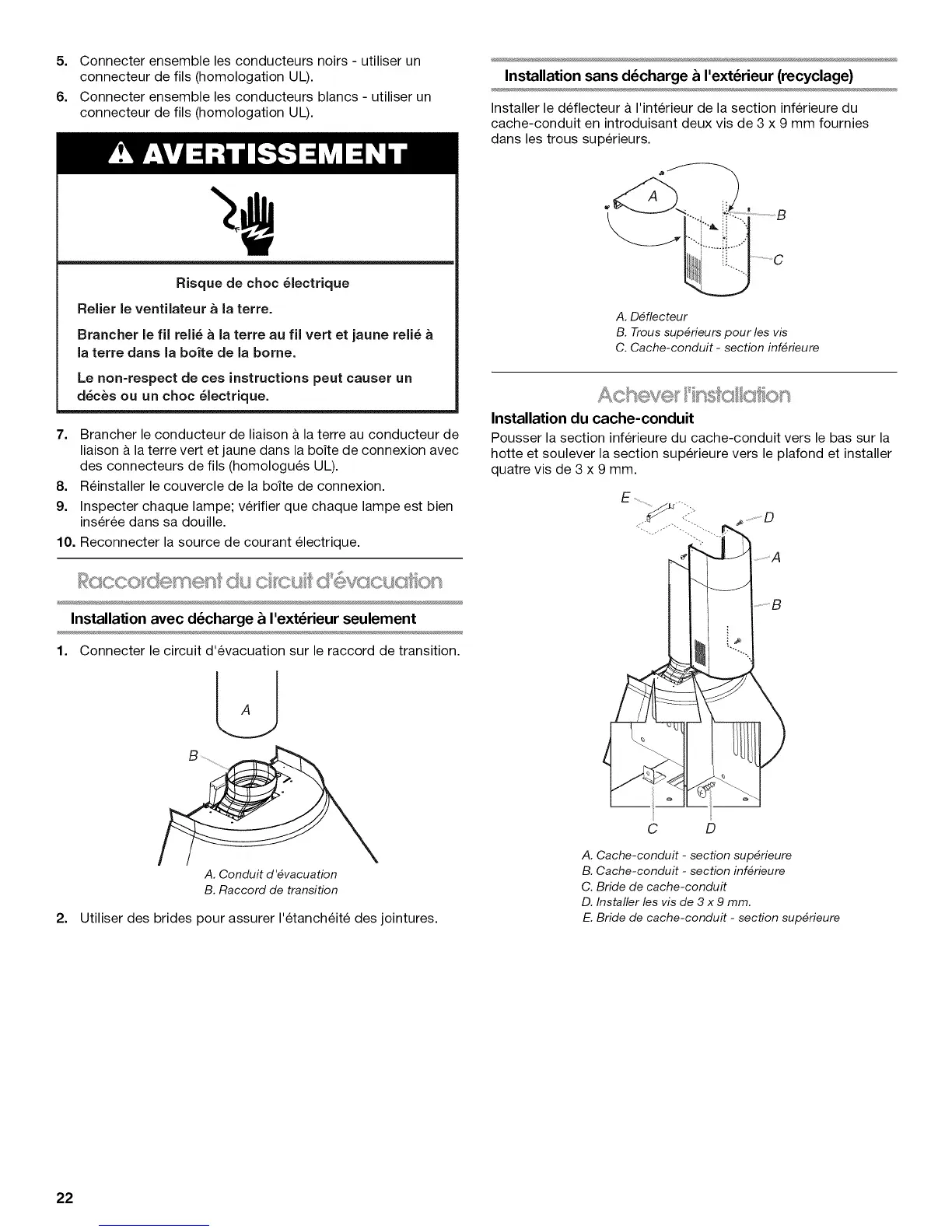

5. Connecter ensemble les conducteurs noirs - utiliser un
connecteur de fils (homologation UL).
6. Connecter ensemble les conducteurs blancs - utiliser un
connecteur de fils (homologation UL).
Risque de choc _lectrique
Relier le ventilateur a la terre.
Brancher le fil reli_ a la terre au fil vertet jaune reli_
la terre dans la boite de la borne.
Le non=respect de ces instructions peut causer un
d_c_s ou un choc _lectrique.
7. Brancher le conducteur de liaison & la terre au conducteur de
liaison & la terre vert et jaune dans la boite de connexion avec
des connecteurs de fils (homologu6s UL).
8. Reinstaller le couvercle de la boite de connexion.
9. Inspecter chaque lampe; verifier que chaque lampe est bien
inser6e dans sa douille.
10. Reconnecter la source de courant electrique.
Installation avec d_charge _ I'ext_rieur seulement
1. Connecter le circuit d'evacuation sur le raccord de transition.
A. Conduit d'_vacuation
B. Raccord de transition
2. Utiliser des brides pour assurer I'etanch6it6 des jointures.
Installation sans d_charge & I'ext_rieur (recyclage)
Installer le deflecteur a I'interieur de la section inferieure du
cache-conduit en introduisant deux vis de 3 x 9 mm fournies
dans les trous superieurs.
A. D_flecteur
B. Trous sup_rieurs pour les vis
C. Cache-conduit - section inf_rieure
Ach n c£ion
Installation du cache-conduit
Pousser la section inferieure du cache-conduit vers le bas sur la
hotte et soulever la section superieure vers le plafond et installer
quatre vis de 3 x 9 mm.
" . ...............D
C D
A. Cache-conduit - section sup_rieure
B. Cache-conduit - section inf_rieure
C. Bride de cache-conduit
D. Installer les vis de 3 x 9 mm.
E. Bride de cache-conduit - section sup_rieure
22
