1,

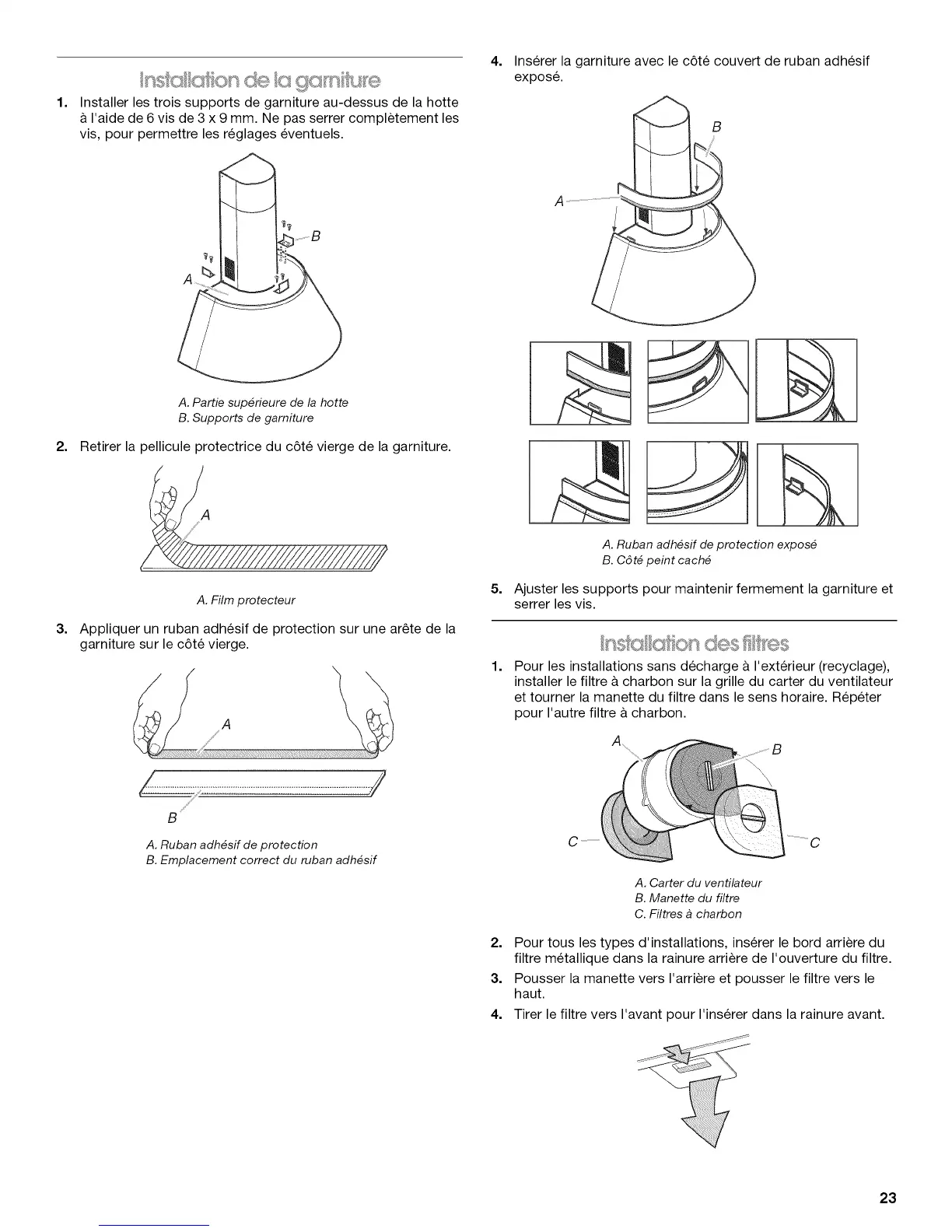

Installer les trois supports de garniture au-dessus de la hotte
I'aide de 6 vis de 3 x 9 ram. Ne pas serrer completement les
vis, pour permettre les reglages eventuels.
4. Inserer la garniture avec le c6te couvert de ruban adhesif
expos&
A
A. Partie sup_rieure de la hotte
B. Supports de garniture
2. Retirer la pellicule protectrice du c6te vierge de la garniture.
A. Film protecteur
3. Appliquer un ruban adhesif de protection sur une ar_te de la
garniture sur le c6te vierge.
5,
A. Ruban adh_sif de protection expos_
B. C6t_ peint cach_
Ajuster les supports pour maintenir fermement la garniture et
serrer les vis.
1,
Pour les installations sans decharge a I'exterieur (recyclage),
installer le filtre & charbon sur la grille du carter du ventilateur
et tourner la manette du filtre dans le sens horaire. Rep6ter
pour I'autre filtre a charbon.
A
B
A. Ruban adh_sif de protection
B. Emplacement correct du ruban adh_sif
A. Carter du ventilateur
B. Manette du filtre
C. Filtres _ charbon
2. Pour tousles types d'installations, inserer le bord arriere du
filtre metallique dans la rainure arriere de I'ouverture du filtre.
3. Pousser la manette vers I'arriere et pousser le filtre vers le
haut.
4. Tirer le filtre vers I'avant pour I'inserer dans la rainure avant.
23
