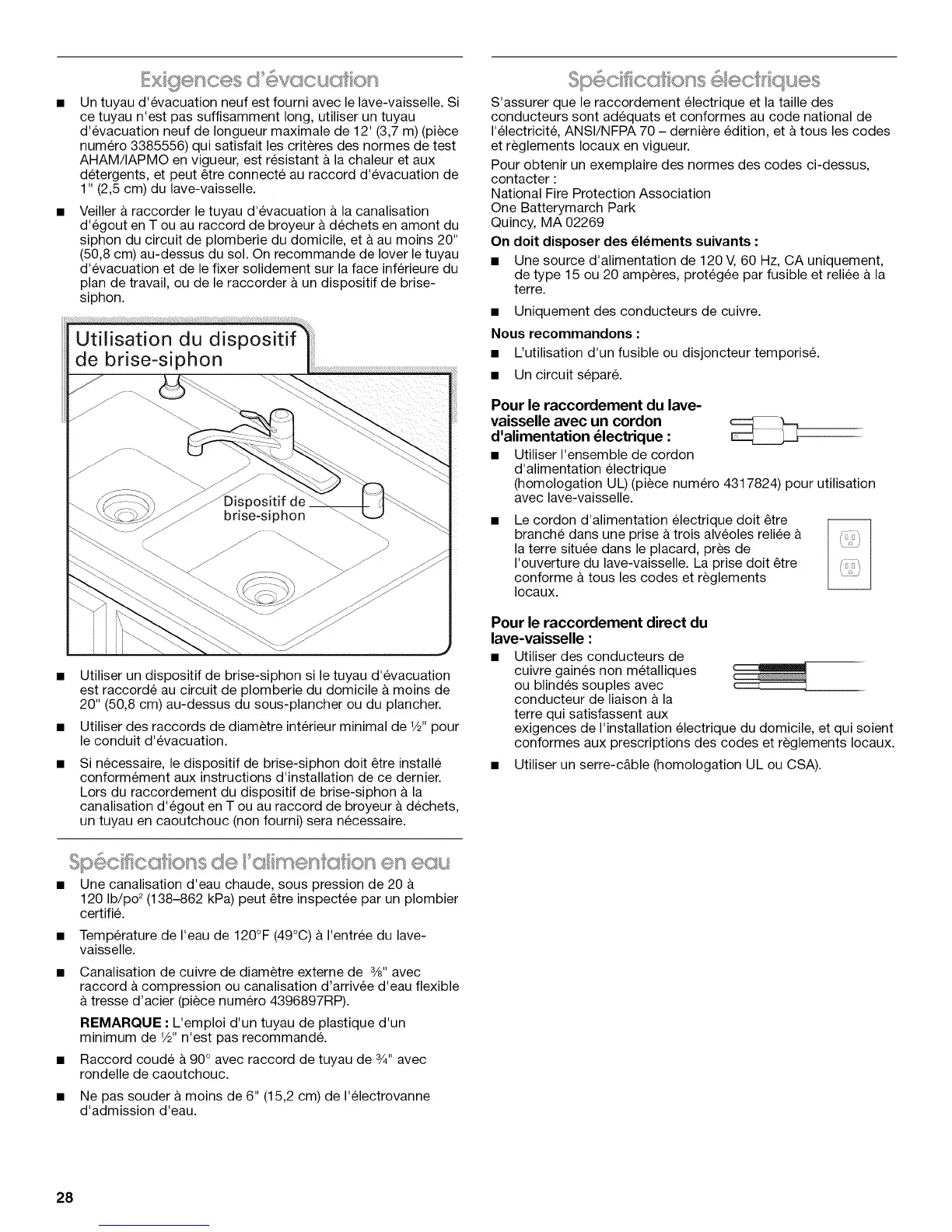

Un tuyau d'@vacuation neuf est fourni avec le lave-vaisselle. Si
ce tuyau n'est pas suffisamment long, utiliser un tuyau
d'evacuation neuf de Iongueur maximale de 12' (3,7 m) (piece
numero 3385556) qui satisfait les criteres des normes de test
AHAM/IAPMO en vigueur, est resistant a la chaleur et aux
detergents, et peut etre connecte au raccord d'evacuation de
1" (2,5 cm) du lave-vaisselle.
Veiller & raccorder le tuyau d'evacuation & la canalisation
d'egout en T ou au raccord de broyeur & dechets en amont du
siphon du circuit de plomberie du domicile, eta au moins 20"
(50,8 cm) au-dessus du sol. On recommande de lover le tuyau
d'evacuation et de le fixer solidement sur la face inferieure du
plan de travail, ou de le raccorder & un dispositif de brise-
siphon.
Utiliser un dispositif de brise-siphon si le tuyau d'evacuation
est raccorde au circuit de plomberie du domicile & moins de
20" (50,8 cm) au-dessus du sous-plancher ou du plancher.
Utiliser des raccords de diametre interieur minimal de 1/2"pour
le conduit d'evacuation.
Si necessaire, le dispositif de brise-siphon doit etre installe
conformement aux instructions d'installation de ce dernier.
Lors du raccordement du dispositif de brise-siphon & la
canalisation d'egout en T ou au raccord de broyeur & dechets,
un tuyau en caoutchouc (non fourni) sera necessaire.
Une canalisation d'eau chaude, sous pression de 20
120 Ib/po _(138-862 kPa) peut etre inspectee par un plombier
certifi&
Temperature de I'eau de 120°F (49°C) a I'entree du lave-
vaisselle.
Canalisation de cuivre de diametre externe de 3/8"avec
raccord & compression ou canalisation d'arrivee d'eau flexible
& tresse d'acier (piece numero 4396897RP).
REMARQUE • L'emploi d'un tuyau de plastique d'un
minimum de 1/2"n'est pas recommand&
Raccord coude & 90° avec raccord de tuyau de 3/4"avec
rondelle de caoutchouc.
Ne pas souder & moins de 6" (15,2 cm) de I'electrovanne
d'admission d'eau.
S'assurer que le raccordement electrique et la taille des
conducteurs sont adequats et conformes au code national de
I'electricite, ANSI/NFPA 70 - derniere edition, et & tousles codes
et reglements Iocaux en vigueur.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter :
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
On doit disposer des _l_ments suivants :
• Une source d'alimentation de 120 V, 60 Hz, CA uniquement,
de type 15 ou 20 amperes, protegee par fusible et reliee a la
terre.
• Uniquement des conducteurs de cuivre.
Nous recommandons •
• L'utilisation d'un fusible ou disjoncteur temporis&
• Un circuit separ&
Pour le raccordement du lave-
vaisselle avec un cordon
d'alimentation _lectrique :
• Utiliser I'ensemble de cordon
d'alimentation electrique
(homologation UL) (piece numero 4317824) pour utilisation
avec lave-vaisselle.
Le cordon d'alimentation electrique doit etre r_l
branche dans une prise &trois alveoles reliee
la terre situee dans le placard, pres de
I'ouverture du lave-vaisselle. La prise doit etre
conforme a tousles codes et reglements
Iocaux.
Pour le raccordement direct du
lave-vaisselle :
• Utiliser des conducteurs de
cuivre gaines non metalliques
ou blindes souples avec
conducteur de liaison & la
terre qui satisfassent aux
exigences de I'installation electrique du domicile, et qui soient
conformes aux prescriptions des codes et reglements Iocaux.
• Utiliser un serre-c&ble (homologation UL ou CSA).
28
