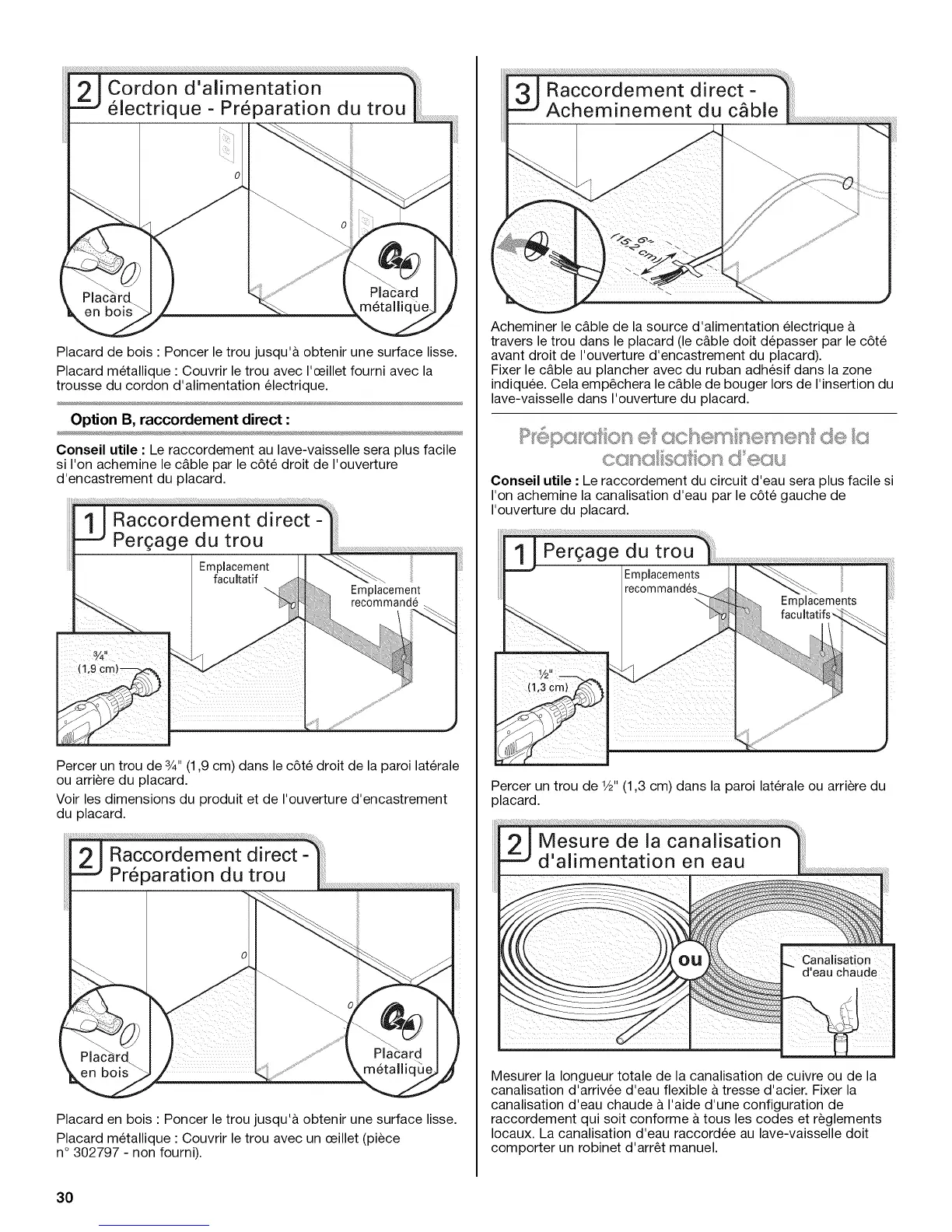

Placard de bois : Poncer le trou jusqu'& obtenir une surface lisse.
Placard metallique : Couvrir le trou avec I'ceillet fourni avec la
trousse du cordon d'alimentation electrique.
Option B, raccordement direct :
Conseil utile • Le raccordement au lave-vaisselle sera plus facile
si I'on achemine le c&ble par le c6te droit de I'ouverture
d'encastrement du placard.
Percer un trou de 3/4"(1,9 cm) dans le c6te droit de la paroi laterale
ou arriere du placard.
Voir les dimensions du produit et de I'ouverture d'encastrement
du placard.
Placard en bois : Poncer le trou jusqu'& obtenir une surface lisse.
Placard metallique : Couvrir le trou avec un ceillet (piece
n° 302797 - non fourni).
Acheminer le c&ble de la source d'alimentation electrique &
travers le trou dans le placard (le c&ble doit depasser par le c6te
avant droit de I'ouverture d'encastrement du placard).
Fixer le c&ble au plancher avec du ruban adhesif dans la zone
indiquee. Cela emp_chera le c&ble de bouger Iors de I'insertion du
lave-vaisselle dans I'ouverture du placard.
cox s@ on d e( su
Conseil utile • Le raccordement du circuit d'eau sera plus facile si
I'on achemine la canalisation d'eau par le c6te gauche de
I'ouverture du placard.
Percer un trou de Y2"(1,3 cm) dans la paroi laterale ou arriere du
placard.
Mesurer la Iongueur totale de la canalisation de cuivre ou de la
canalisation d'arrivee d'eau flexible &tresse d'acier. Fixer la
canalisation d'eau chaude a I'aide d'une configuration de
raccordement qui soit conforme & tous les codes et reglements
Iocaux. La canalisation d'eau raccordee au lave-vaisselle doit
comporter un robinet d'arr_t manuel.
30
