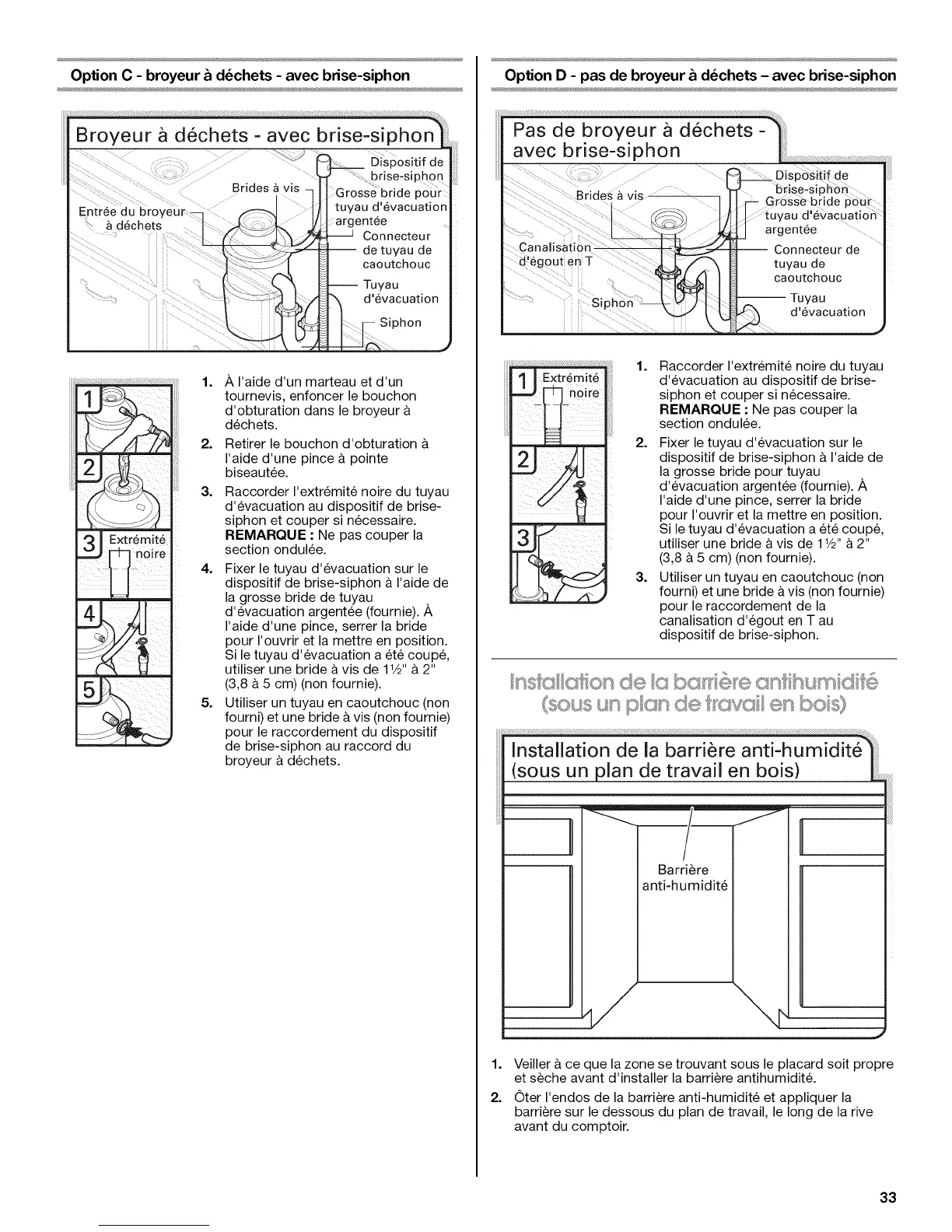

OptionC- broyeur& d_chets - avec brise-siphon
Siphon
1.
2.
3.
A I'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur
dechets.
Retirer le bouchon d'obturation &
I'aide d'une pince a pointe
biseautee.
Raccorder I'extremit6 noire du tuyau
d'evacuation au dispositif de brise-
siphon et couper si necessaire.
REMARQUE • Ne pas couper la
section ondulee.
4. Fixer le tuyau d'evacuation sur le
dispositif de brise-siphon & I'aide de
la grosse bride de tuyau
d'evacuation argentee (fournie). A
I'aide d'une pince, serrer la bride
pour I'ouvrir et la mettre en position.
Si le tuyau d'evacuation a 6te coupe,
utiliser une bride a vis de 11/2"& 2"
(3,8 a 5 cm) (non fournie).
5. Utiliser un tuyau en caoutchouc (non
fourni) et une bride & vis (non fournie)
pour le raccordement du dispositif
de brise-siphon au raccord du
broyeur a dechets.
Option D - pas de broyeur & d_chets - avec brise-siphon
-- Tuyau
d'evacuation
1.
Raccorder I'extremit6 noire du tuyau
d'evacuation au dispositif de brise-
siphon et couper si necessaire.
REMARQUE : Ne pas couper la
section ondulee.
2. Fixer le tuyau d'evacuation sur le
dispositif de brise-siphon & I'aide de
la grosse bride pour tuyau
d'evacuation argentee (fournie). A
I'aide d'une pince, serrer la bride
pour I'ouvrir et la mettre en position.
Si le tuyau d'evacuation a 6te coupe,
utiliser une bride &vis de 1V2" & 2"
(3,8 a 5 cm) (non fournie).
3. Utiliser un tuyau en caoutchouc (non
fourni) et une bride & vis (non fournie)
pour le raccordement de la
canalisation d'6gout en T au
dispositif de brise-siphon.
Installation de la barri@re anti-humidit@
(sous un plan de travail en bois)
Barri_re
anti-humidit_
1. Veiller & ce que la zone se trouvant sous le placard soit propre
et s_che avant d'installer la barriere antihumidit&
2. 0ter I'endos de la barriere anti-humidite et appliquer la
barriere sur le dessous du plan de travail, le long de la rive
avant du comptoir.
