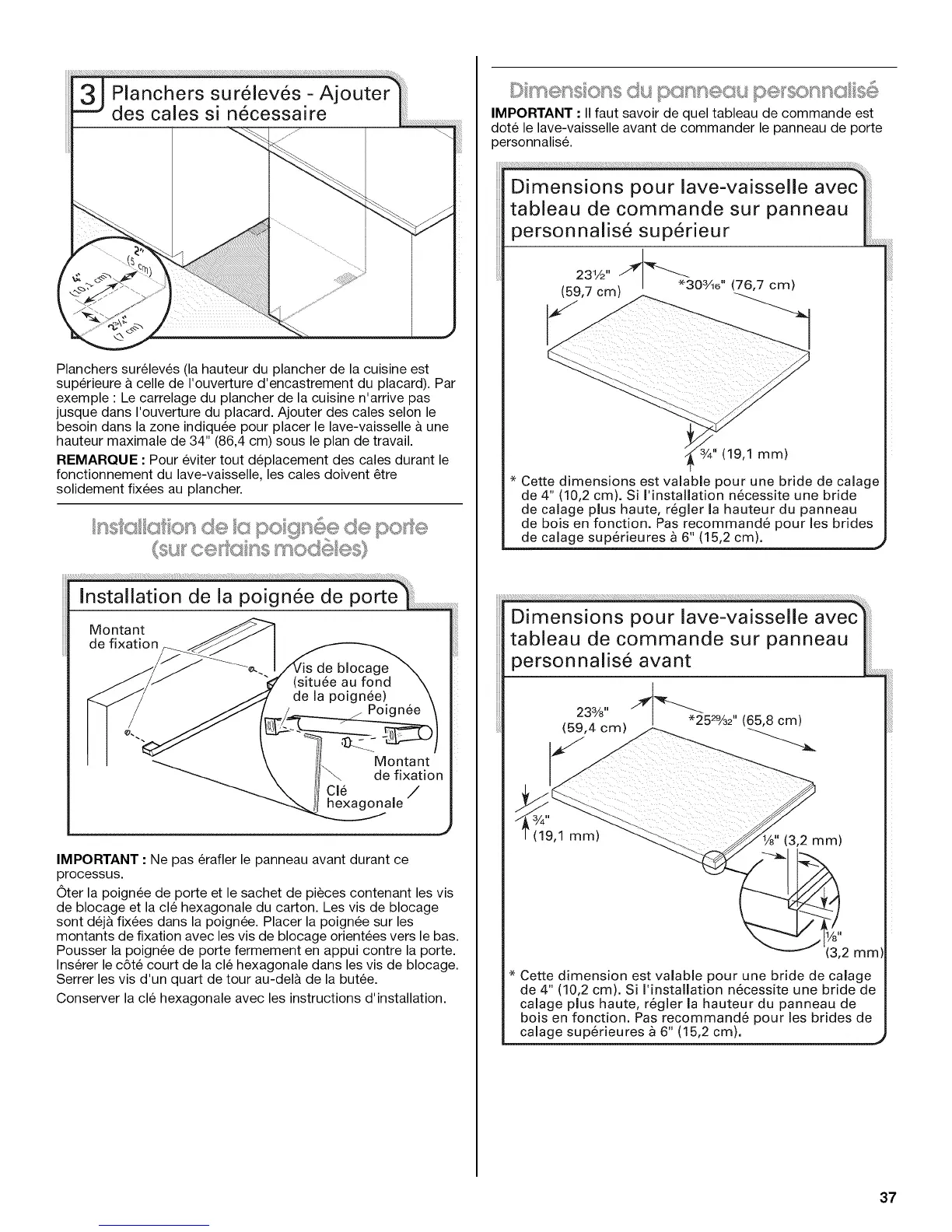

Planchers surelev6s (la hauteur du plancher de la cuisine est
superieure a celle de I'ouverture d'encastrement du placard). Par
exemple : Le carrelage du plancher de la cuisine n'arrive pas
jusque dans I'ouverture du placard. Ajouter des cales selon le
besoin dans la zone indiquee pour placer le lave-vaisselle a une
hauteur maximale de 34" (86,4 cm) sous le plan de travail.
REMARQUE : Pour eviter tout deplacement des cales durant le
fonctionnement du lave-vaisselle, les cales doivent etre
solidement fixees au plancher.
" <__'S "_'r%' 4 ::,_, ', %r ' S_;:::_"_;:s " ""
_,_t,.,@ ,.,,nc_:;:,e po_g_sAe ®e poe
Montant
de fixation
de blocage
(situee au fond
de la poign_e)
Poignee
Montant
de fixation
cle /
hexagonale
IMPORTANT : Ne pas erafler le panneau avant durant ce
processus.
Oter la poignee de porte et le sachet de pieces contenant les vis
de blocage et la cle hexagonale du carton. Les vis de blocage
sont dej& fixees dans la poignee. Placer la poignee sur les
montants de fixation avec les vis de blocage orientees vers le bas.
Pousser la poignee de porte fermement en appui contre la porte.
Inserer le c6te court de la cle hexagonale dans les vis de blocage.
Serrer les vis d'un quart de tour au-del& de la butee.
Conserver la cle hexagonale avec les instructions d'installation.
D ne_s,sos du, pen_secs,, ..s:;e_'so__/s,(sse, .. .,..
IMPORTANT : II faut savoir de quel tableau de commande est
dote le lave-vaisselle avant de commander le panneau de porte
personnalise.
@ J
Dimensions pour lave-vaisselle avec
tableau de commande sur panneau
personnalis_ superieur
.31..,d->3
(59,7 cm) 03/16'' (76,7 cm)
* Cette dimensions est valable pour une bride de calage
de 4" (10,2 cm). Si I'installation n_cessite une bride
de calage plus haute, regler la hauteur du panneau
de bois en fonction. Pas recommande pour les brides
de calage superieures & 6" (15,2 cm).
Dimensions pour lave-vaisselle
tableau de commande sur panneau
personnalis_ avant
t
233/8" __529/32 '' (65,8 cm)
(19,1 mm)
(3,2 mm)
mml
* Cette dimension est valable pour une bride de calage
de 4" (10,2 cm). Si I'installation n6cessite une bride de
calage plus haute, regler la hauteur du panneau de
bois en fonction. Pas recommand_ pour les brides de
calage sup_rieures a 6" (15,2 cm).
37
