Risque de choc _lectrique
Relier le lave=vaisselle & la terre d'une m_thode
_lectrique.
Brancher le fil reli_ _ la terre au connecteur vert reli_
la terre darts la boite de la borne.
hie pas utiliser un cable de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.

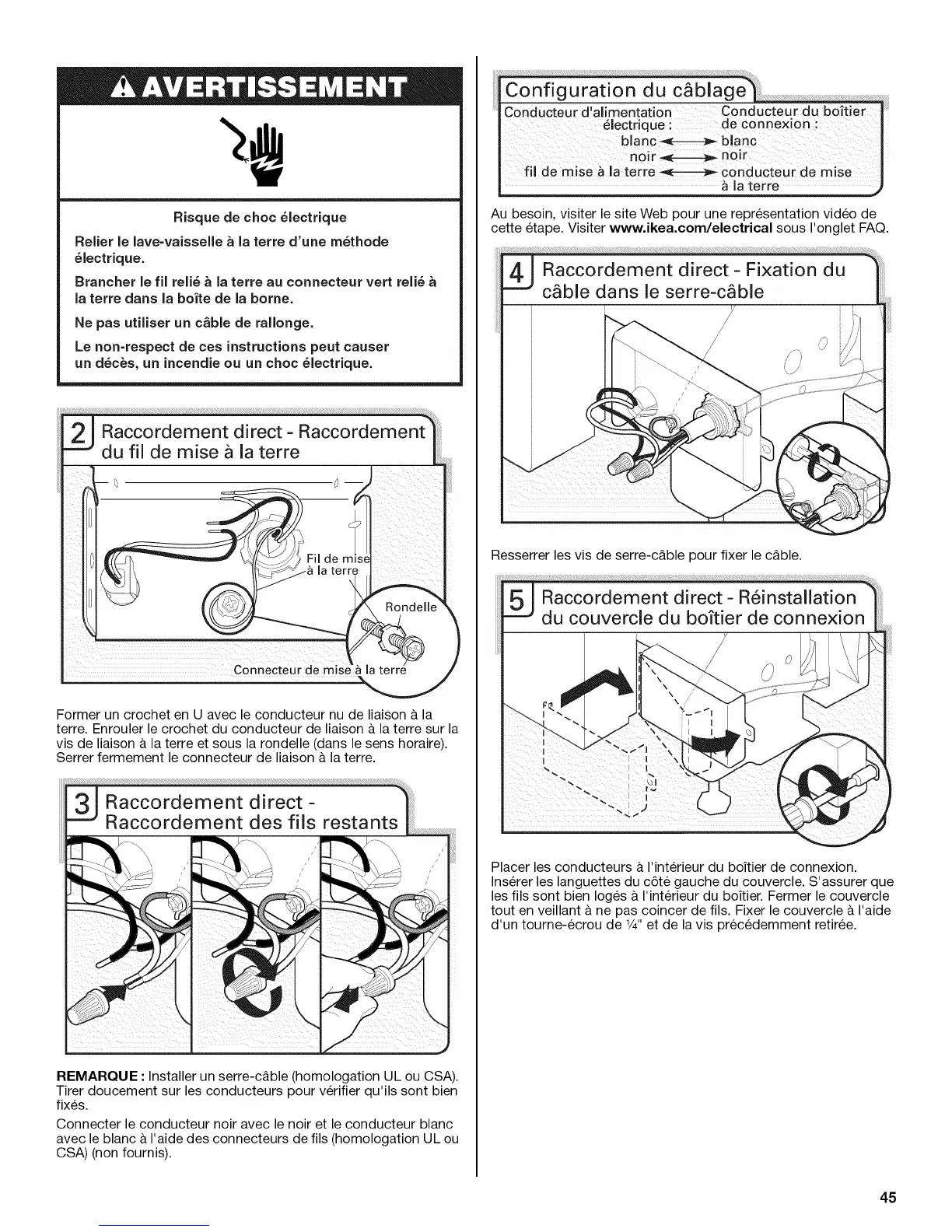

Raccordement direct - Raccordement
du fil de mise & la terre
%
Former un crochet en U avec le conducteur nu de liaison/: la
terre. Enrouler le crochet du conducteur de liaison/: la terre sur la
vis de liaison/: la terre et sous la rondelle (dans le sens horaire).
Serrer fermement le connecteur de liaison a la terre.
REMARQUE : Installer un serre-c&ble (homologation UL ou CSA).
Tirer doucement sur les conducteurs pour verifier qu'ils sont bien
fixes.
Connecter le conducteur noir avec le noir et le conducteur blanc
avec le blanc &I'aide des connecteurs de ills (homologation UL ou
CSA) (non fournis).
Conducteur d a mentat on Conducteur du bo_'tier
electrique : de connexion :
blanc_ blanC I
noir _no!r I
fil demise _ la terre _ conducteur de raise |
la terre ..... )
Au besoin, visiter le site Web pour une representation video de
cette etape. Visiter www.ikea.com/electrical sous I'onglet FAQ.
Resserrer les vis de serre-c&ble pour fixer le c&ble.
Placer les conducteurs & I'interieur du boitier de connexion.
Inserer les languettes du c6te gauche du couvercle. S'assurer que
les ills sont bien loges & I'interieur du boitier. Fermer le couvercle
tout en veillant & ne pas coincer de ills. Fixer le couvercle & I'aide
d'un tourne-ecrou de 1/4"et de la vis precedemment retiree.
45
