Ikra IBKH 33 - 7 Roçadora; As Peças Principais

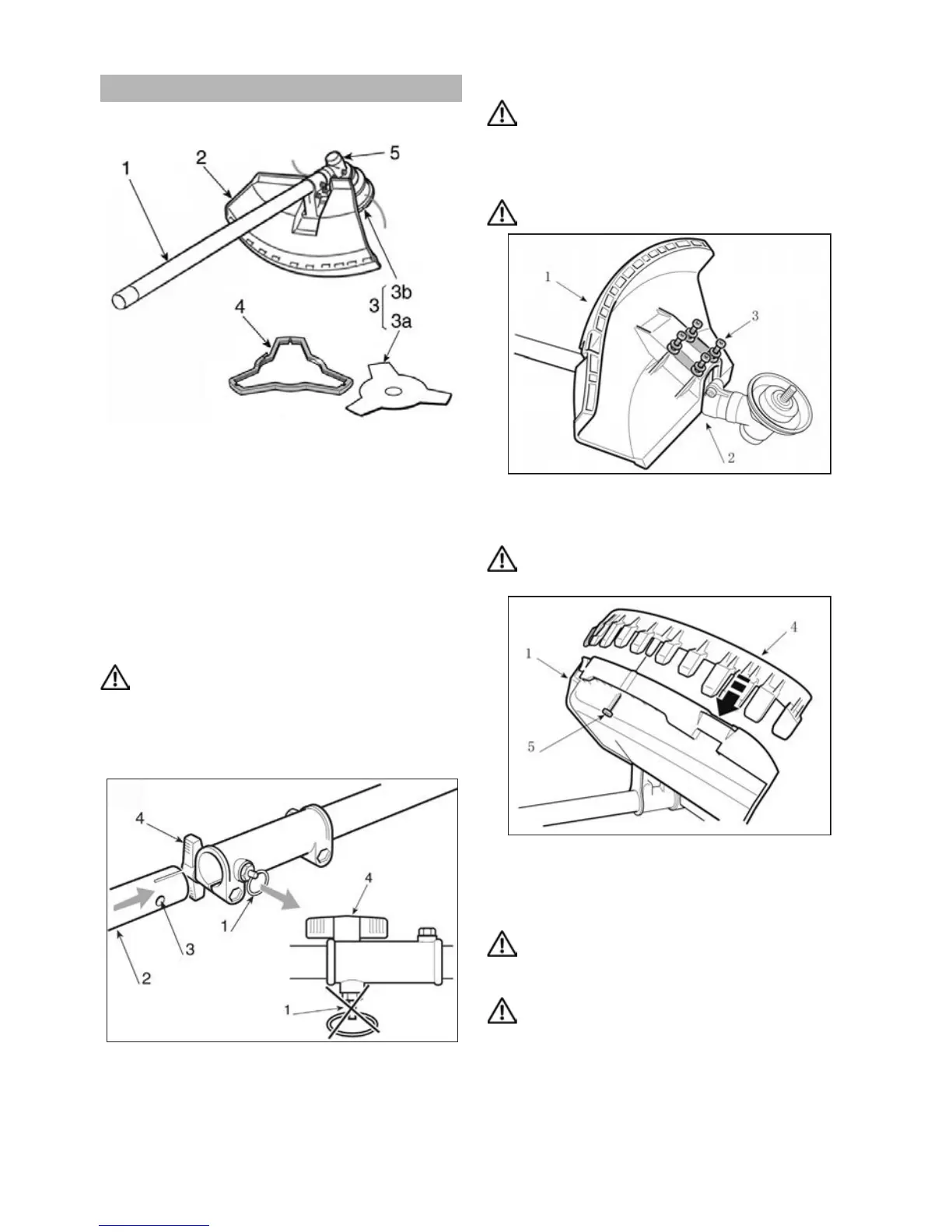

7. ROÇADORA
As peças principais
1. Unidade força
2. Proteção do disco
3. Dispositvo corte
a) Lâmina de 3dentes
b) Cabeça de corte de linha
4. Proteção lâmina (para transporte)
5. Angulo transmissão
Maquina de Montagem
IMPORTANTE: A máquina é fornecida com alguns dos
componentes desmontados e o tanque de combustível
vazio.
AVISO: Use sempre luvas de trabalho para lidar
com os dispositivos de corte. Monte os compo-
nentes com muito cuidado, de modo a não com-
prometer a segurança ea eciência da máquina.
Em caso de dúvida, contate o seu revendedor.
Instalando o anexo
Desfazer o parafuso de orelhas (4) sobre a luva de aco-
plamento, puxe o botão (1) e empurre o eixo motor (2) no
conector, transformando-o suavemente para trás e para
frente. O botão de travamento (1) devem se engajar ple-
namente em seu furo (3). Aperte o parafuso de orelhas
(4).
MONTAGEM DA PROTECÇÃO
AVISO: Cada dispositivo de corte é proporcio-
nado com uma protecção especíca. Nunca use
diferentes dos indicados para cada dispositivo
de corte guardas.
• Disco 3 dentes
AVISO: Use luvas de proteção e coloque a pro-
tecção da lâmina.
- A protecção (1) está xado ao ângulo de transmissão
(2) através de quatro parafusos (3).
• Cabeça linha de corte
AVISO! Ao usar a cabeça porta-o da guarda
adicional, com faca linha de corte, deve ser
sempre equipado.
- A protecção (1) está xado ao ângulo de transmissão
(2) por quatro parafusos (3).
- Fixe o guarda adicional (4) com o parafuso (5).
Remoção e colocação dos dispositivos de corte.
AVISO! Use somente dispositivos de corte ori-
ginais ou aquelas homologadas pelo fabricante.
• Disco 3 dentes
AVISO! Usar luvas de protecção e coloque a
protecção da lâmina.
NOTA: A porca de xação (4) tem uma rosca esquerda e
por isso deve ser retirado no sentido horário e anti-horário
aparafusado discado.
- Inserir a chave fornecida (2) no furo especíco na
transmissão ângulo (3) e rode a lâmina (1) com a
mão até a chave entra no furo interno, bloqueando
a rotação.
PT-33
