INTRODUCCIÓN
CONEXIÓN
AJUSTE INICIAL AJUSTE OPCIONAL
SOLUCIÓN DE PROBLEMAS
PARA VER LA TELEVISIÓN
INFORMACIÓN
1. ventana del sensor de infrarrojos
Recibe los rayos infrarrojos transmitidos desde el
mando a distancia.
2. botón POWER (p10)
Presione para activar y desactivar la unidad.
3. botones CHANNEL
K
/
L
(p12)
Presione para seleccionar canales o desplazarse
arriba/abajo por los elementos del menú principal.
4. botones VOLUME
X
/
Y
(p12)
Presione para ajustar el volumen o moverse a derecha
(
X
)/izquierda (
Y
) por los elementos del menú
principal.
5. botón MENU (p10)
Presione para visualizar el menú principal.
6. tomas de entrada de audio (p9)
Conexión de cable de audio RCA para un aparato
externo.
7. toma de entrada de vídeo (p9)
Conexión de cable de vídeo RCA para un aparato
externo.

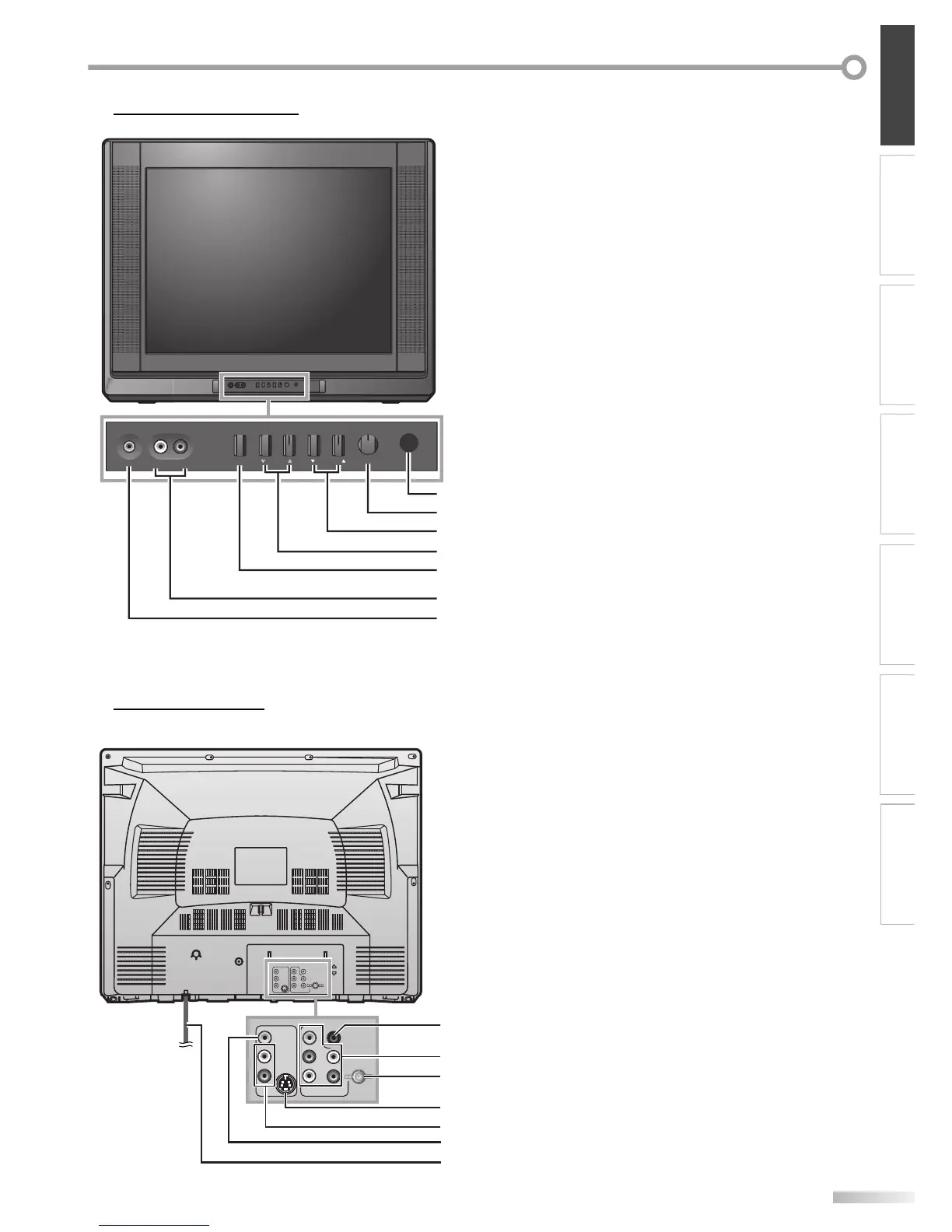

Panel de Control5
Panel Trasero5
VIDEO
POWERVOLUME
MENU
CHANNEL
L - AUDIO - R
4
3
5
6
7
2
1
ANT. IN
VIDEO
L
R
L
R
AUDIO
INPUT
DIGITAL
AUDIO OUTPUT
Cb
Y
Cr
S-VIDEO
VIDEO-1 INPUT
COMPONENT VIDEO INPUT
ANT. IN
S-VIDEO
VIDEO
Y
Cr
DIGITAL
AUDIO OUTPUT
COMPONENT VIDEO INPUT
VIDEO-1 INPUT
Cb
L
R
L
R
AUDIO
INPUT
2
1
4
5
3
7
6
1. toma de salida de audio digital (p. 9)
Conexión de cable de audio digital coaxial para un
decodificador o receptor de radio.
Utilice la toma de entrada de audio digital de un
dispositivo externo.
2. tomas de entrada de vídeo en componentes y audio (p. 9)
Conexión de cable de vídeo en componentes para un
dispositivo externo.
Utilice las tomas de salida de vídeo en componentes y
de audio de un dispositivo externo.
3. toma de entrada de antena (p. 8)
Conexión de cable coaxial RF para su antena o caja de
cable/satélite.
4. toma de entrada de S-video (p. 9)
Conexión de S-video para un dispositivo externo.
5. tomas de entrada de audio (p. 9)
Conexión de cable de audio RCA para un dispositivo
externo.
6. Toma de entrada de vídeo (p. 9)
Conexión de cable de vídeo RCA para un dispositivo
externo.
7. cable de alimentación de CA
Conéctelo a una toma estándar de CA para
suministrar alimentación eléctrica a esta unidad.
