Collegamenti elettrici
Modelli :

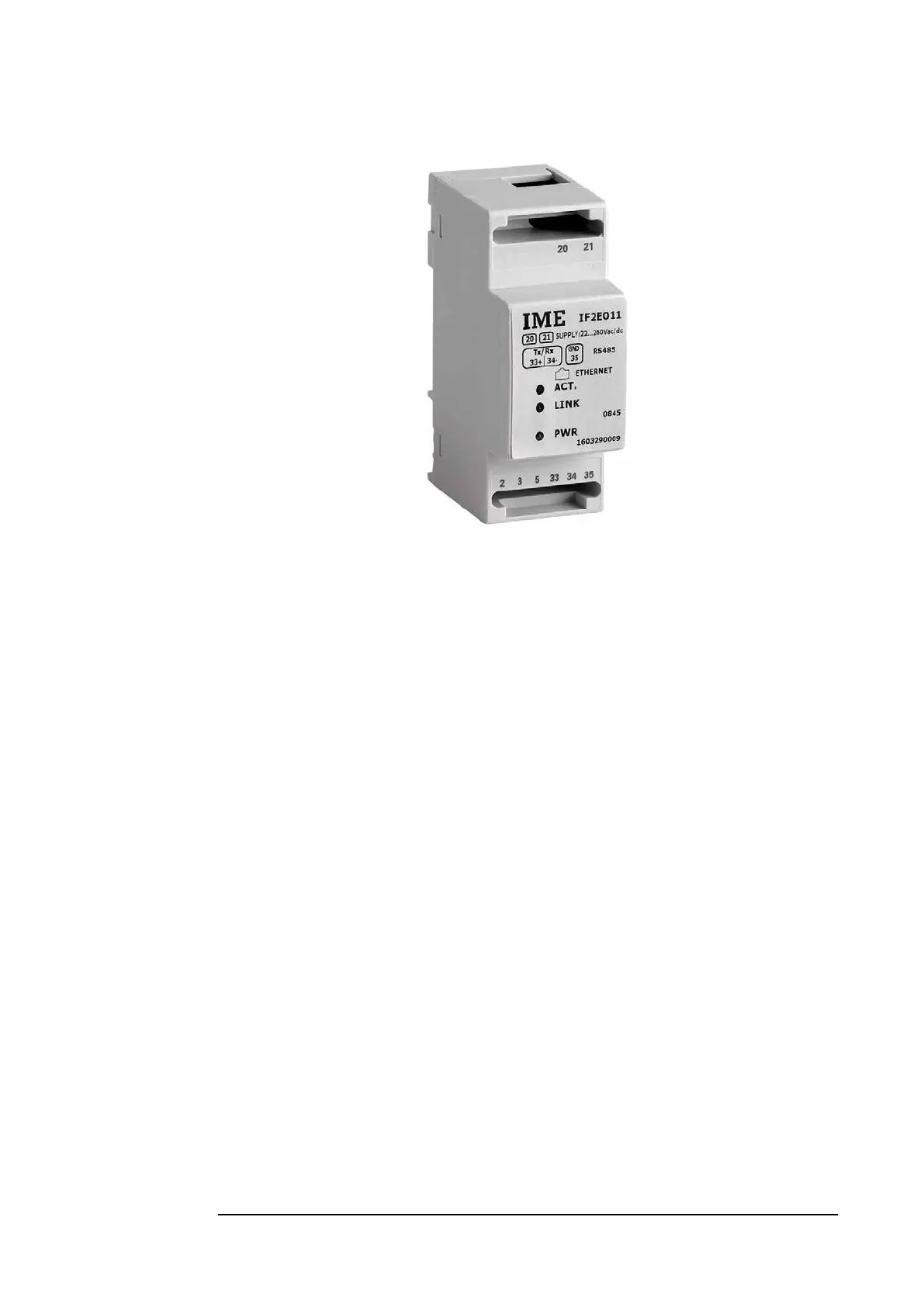

1) 80 .. 270 Vac – 100 .. 300 Vdc (cod. IF2E011 )
2) 24 Vac – 20 .. 60 Vdc (cod. IF2E111)
Connessioni e relativi morsetti :
20 - 21 Alimentazione interfaccia ( non polarizzati anche in caso di
alimentazione continua )
2-3-5 Connessione Ethernet tramite RJ45
33 Polo positivo ( A+ ) RS-485
34 Polo negativo ( B- ) RS-485
35 Signal Ground ( C ) RS-485 “Da non connettere a terra!”
Per la connessione Ethernet si consiglia un cavo Cat 5 ovvero, certificato
per connessioni a 100 MB.
Per la RS-485, si suggerisce di utilizzare un cavo schermato avvolto a due
coppie di conduttori. Due cavi della prima coppia per i poli + e – e la
seconda coppia, con i due conduttori avvolti insieme, per il Signal ground.
Lo schermo deve essere connesso a terra (Ground) da un lato solo.
ATTENZIONE : il S.G.non è da connettere al cavo di terra.
