Alimentazione Ausiliaria
Terminali 20 e 21

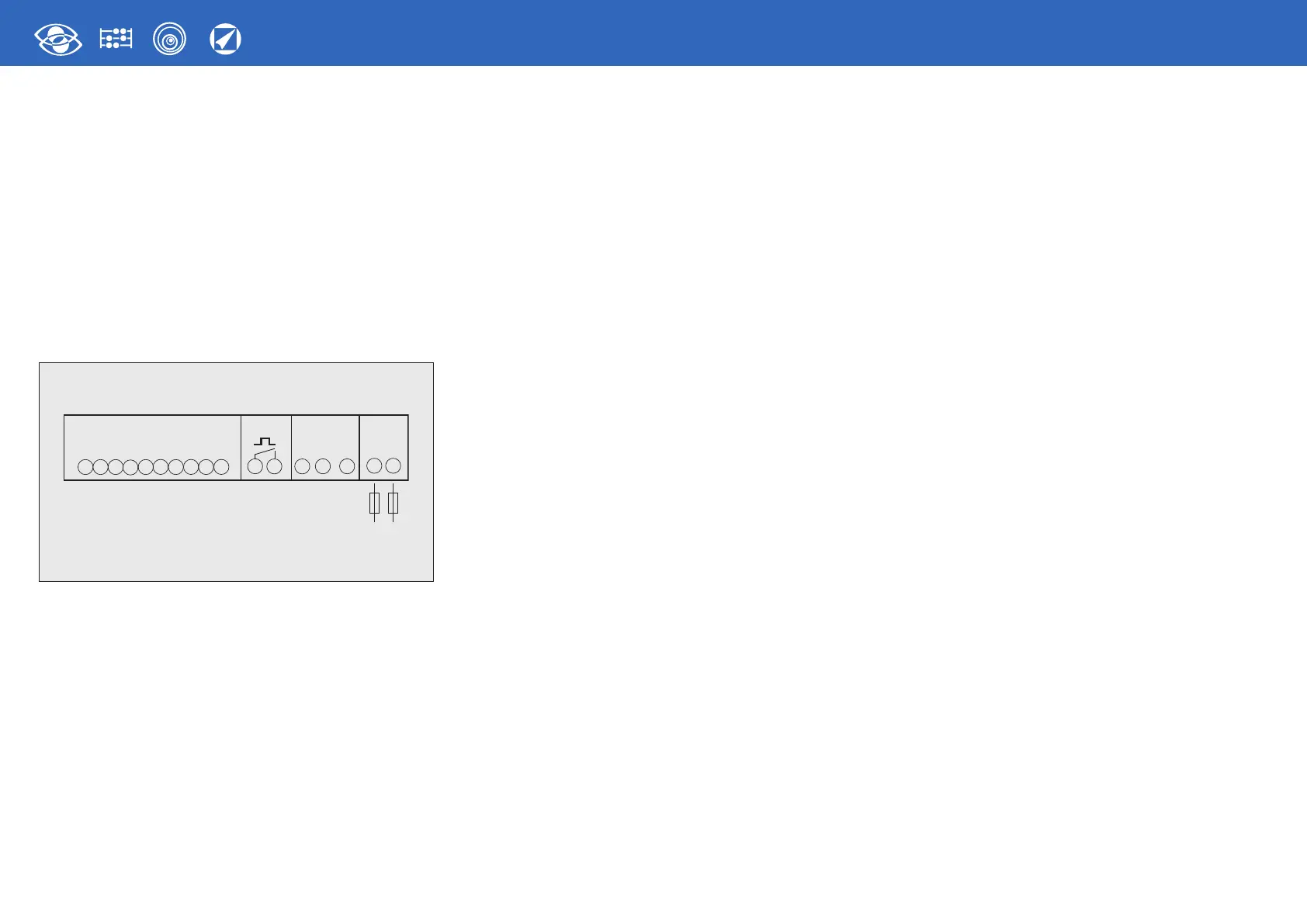

Alimentazione Ausiliaria: alimentazione elettrica in ca o in cc necessaria per il
corretto funzionamento del dispositivo.
Verificare che la tensione di alimentazione disponibile, corrisponda a quella indicata sulla
targa dati dello strumento (valore di tensione ed eventuale frequenza).
Dove viene indicata una doppia tensione (es. 80...265Vca / 100...300Vcc) lo strumento può
essere alimentato con tensione alternata 80...265Vca o tensione continua 100...300Vcc.
In caso di alimentazione in tensione continua rispettare le polarità indicate 20+ e 21-.
F : 0,5A gG
2
58
1
11
3
6
9
4
7
INPUT
VOLTAGE
CURRENT
15
29
20
AUX.
SUPPLY
21
+
–
33
34
35
RS 485
OUTPUT
OUTPUT
0V
F
+–
Impostazioni di fabbrica
Password 1000
Pagina personalizzata
1
Lin1v tensione L1
2
Lin2v tensione L2
3
Lin3v tensione L3
Connessione: 3n3E linea 4 fili 3 sistemi
Tempo media: 15m 15 minuti
Conteggio contaore: U Avvio tensione
RS485
Indirizzo: 255
Velocità: 9.600
Parità: none
Ritardo sulla trasmissione: 15msec
Uscita impulsi
Energia: attiva
Peso impulso: 0,01kWh
Durata impulso: 50ms
Password 2001
Rapporto TA: 0001
