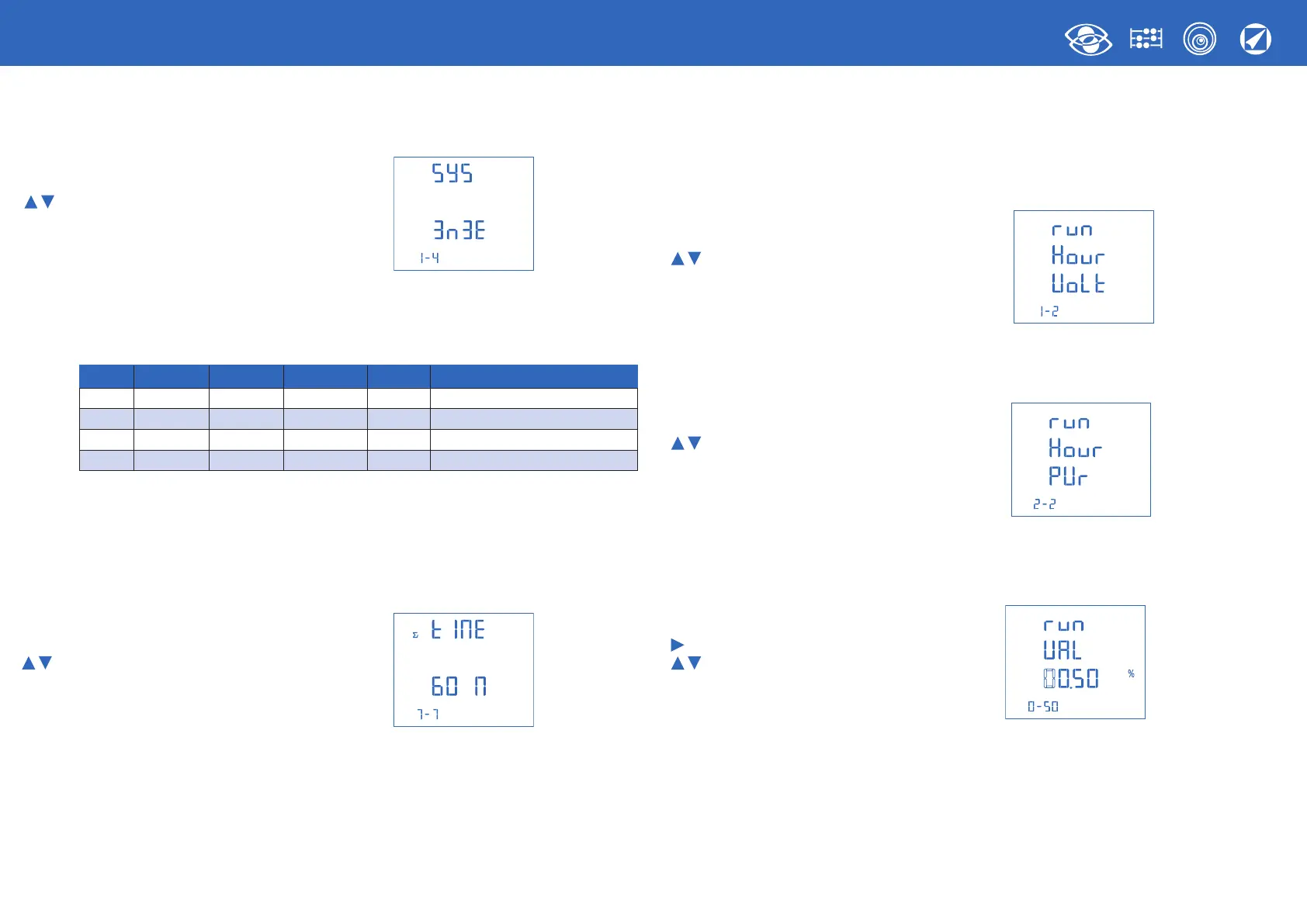

1.2 Connexion
sélectionne la connexion
OK confirme
Sélectionner le type d’activation voulu, en respectant scrupuleusement le schéma de
branchement correspondant.
Les activations sélectionnables sont les suivantes :
Symbole Ligne Charge n°CT externes Schéma Symbole
1N1E Monophasé
- 1 S 1000/452
3-2E Triphasé 3 fils Déséquilibré 2 S 1000/453 Aron L1 - L3
3-3E Triphasé 3 fils Déséquilibré 3 S 1000/454
3N3E Triphasé 4 fils Déséquilibré 3 S 1000/455
1.3 Temps intégration courant et puissance moyenne
Temps intégration sélectionnable 5, 8, 10, 15, 20, 30, 60minutes
Le temps sélectionné s’applique au courant et à la puissance moyenne.
sélectionne la valeur de temps
OK confirme
1.4 Start décompte compteur
Sélectionne la grandeur qui lance le décompte du compteur: Tension ou Puissance
1.4a Start décompte tension
Tension: lancement du décompte avec tension de phase > 20V
sélectionne tension ou puissance
OK confirme
1.4b Start décompte puissance
sélectionne tension ou puissance
OK confirme
Puissance: puissance active totale, valeur programmable 0,5...50% Pn (puissance nominale)
déplace le curseur
augmente/abaisse la valeur programmée
OK confirme
