Nemo D4-e
07/17 10783591 WEB F cod.MFD4E06
15

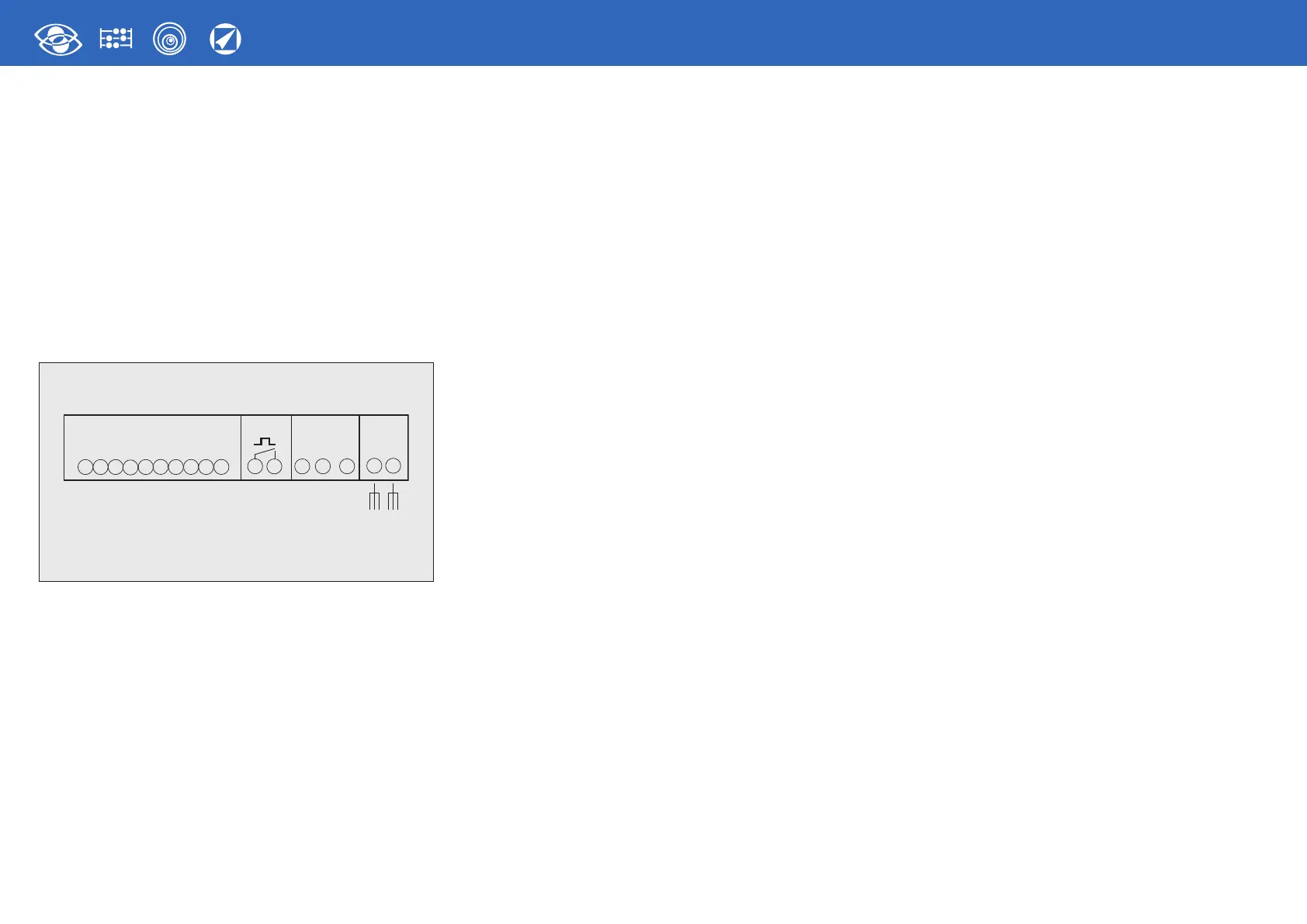

Alimentation auxiliaire
Bornes 20 et 21
Alimentation auxiliaire: alimentation électrique en CA ou en CC pour le bon fonction
nement du dispositif.
S’assurer que la tension d’alimentation disponible correspond à celle indiquée sur la plaque
des données de l’instrument (valeur de tension et éventuelle fréquence).
Là où une double tension est indiquée (ex. 80...265 Vca / 100...300 Vcc), l’instrument peut être
alimenté à une tension alternative 80...265 Vca ou continue 100...300 Vcc.
En cas d’alimentation en tension continue, veiller à respecter les polarités indiquées 20+ et 21-.
F : 0,5A gG
2
58
1
11
3
6
9
4
7
INPUT
VOLTAGE
CURRENT
15
29
20
AUX.
SUPPLY
21
+
–
33
34
35
RS 485
OUTPUT
OUTPUT
0V
F
+–
Réglages par défaut
Mot de passe 1000
Page personnalisée
1
Lin1v tension L1
2
Lin2v tension L2
3
Lin3v tension L3
Connexion: 3n3E ligne 4 fils 3 systèmes
Temps moyen: 15m 15 minutes
Décompte compteur: U Start tension
RS485
Adresse: 255
Vitesse: 9.600
Parité: aucune
Retard sur la transmission: 15msec
Sortie impulsions
Énergie: active
Poids impulsion: 0,01kWh
Durée impulsion: 50ms
Mot de passe 2001
Rapport CT: 0001
