IME Nemo D4-e - Page 49

Nemo D4-e
07/17 10783591 WEB D cod.MFD4E06
4
Programmierbare Parameter
Level 1
Kennwort = 1000
1.1 Kundenspezifische Anzeigeseite
Der Anwender kann eine Anzeigeseite selbst konfigurieren und wählen, welche Größen in
den drei Zeilen angezeigt werden sollen.
Wir die Seite vom Anwender konfiguriert, erscheint sie als Standardanzeigeseite nach dem
Einschalten des Geräts (als Alternative zur Spannungsanzeige).
Die vom Anwender anwählbaren Größen sind in der Tabelle auf Seite 7 angegeben.
1.2 Verbindung
Das Gerät kann im 3- oder 4-Leiter.Drehstromnetz betrieben werden.
Folgende Anschlussarten sind möglich:
Symbol Leitung Stromlast
Anzahl
externe CT
Anschlussbild Anschluss
1N1E Einphasig - 1 S 1000/452
3-2E 3-Leiter-Drehstrom Unsymmetrisch 2 S 1000/453 Aron L1 - L3
3-3E 3-Leiter-Drehstrom Unsymmetrisch 3 S 1000/454
3N3E 4-Leiter-Drehstrom Unsymmetrisch 3 S 1000/455
1.3 Integrationszeit für Strommittelwert und Leistungsmittelwert
Anwählbare Integrationszeit: 5, 8, 10, 15, 20, 30, 60 Minuten
Die gewählte Zeit gilt sowohl für den Strom- als auch für Leistungsmittelwert
1.4 Kundenspezifischer Stundenzähler einschalten
Wahl der Größe, die den Stundenzähler einschaltet: entweder Spannung oder Leistung
Spannung: Zählungsstart bei Phasenspannung > 20V.
Leistung: Wirkleistung insgesamt, programmierbarer Wert 0,5...50%Pn
(Nennleistung)
1.5 Kommunikation RS485 ModBus RTU/TCP
Je nach Modell kann das Gerät mit oder ohne Kommunikation RS485 ModBus RTU/TCP
ausgestattet sein.
Nr. Adresse: 1...255
Paritätsbit: kein - gerade - ungerade
Wartezeit vor Antwort: 3...100ms
Übertragungsgeschwindigkeit: 4800 – 9600 – 19200 bit/s
1.6 Energieimpulse
Größe, die zugeordnet werden kann: Wirk- oder Blindenergie
Impulsgewicht:
1imp/10Wh(varh) – 100Wh(varh) – 1kWh(kvarh) - 10kWh(kvarh) -
100kWh(kvarh) – 1MWh(Mvarh) - 10MWh(Mvarh)
Impulsdauer: 50 – 100 – 200 – 300ms

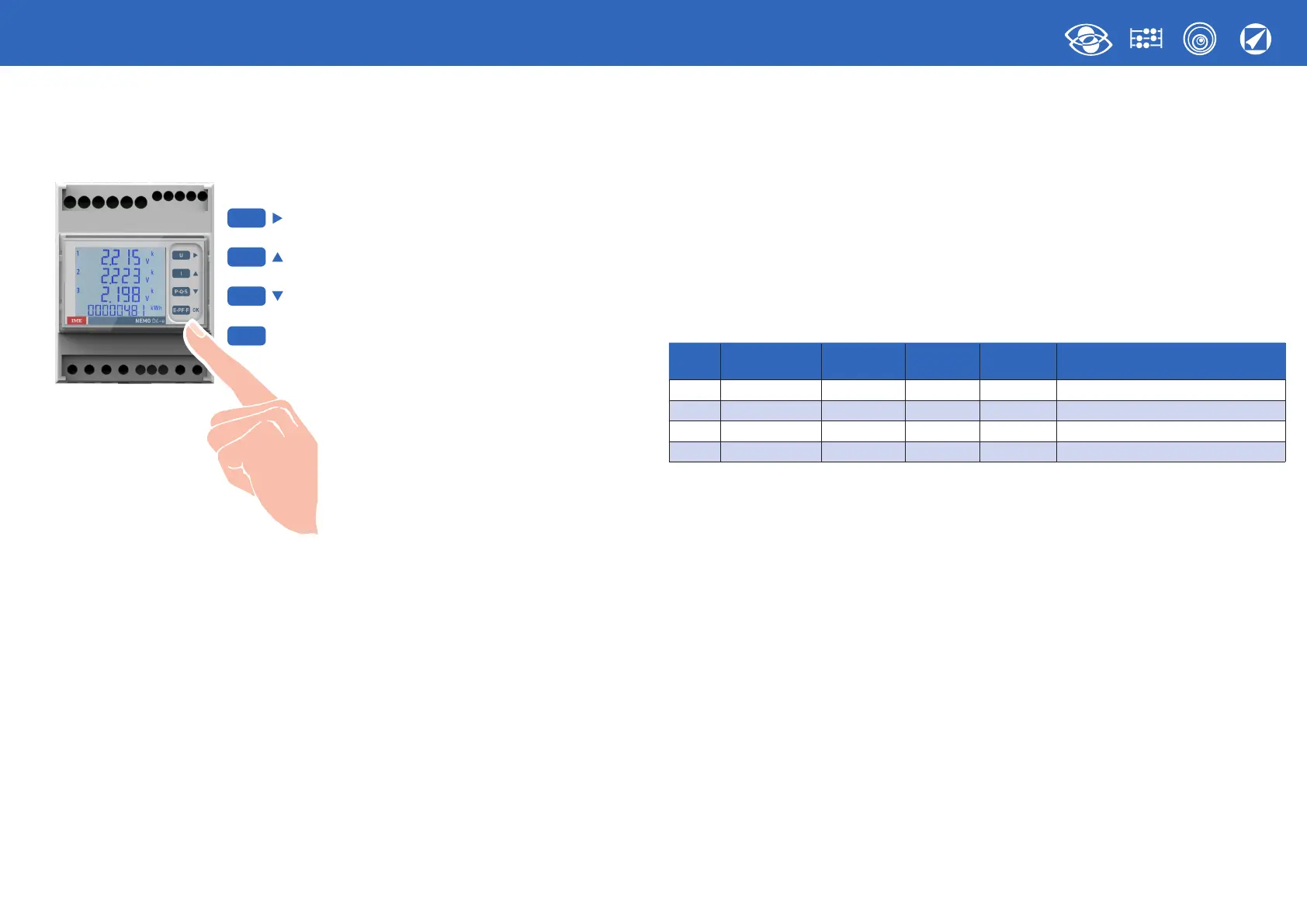

Programmierung
Die Programmierung ist in zwei Levels aufgeteilt und durch zwei verschiedene nummerische
Kennwörter geschützt, die über die 4 Tasten der frontseitigen Tastatur eingegeben
werden
Cursor verschieben
Den eingestellten Wert erhöhen
Rollt die einstellbaren Werte in der Seite mit den festen Werten ab
Den eingestellten Wert verringern
Rollt die einstellbaren Werte in der Seite mit den festen Werten ab
Bestätigen
Während der Programmierung
Die Taste OK gedrückt halten,
um die vorhergehende Seite abzurufen
Level 1
Kennwort = 1000
1.0 Kennwort
1.1 Kundenspezifische Anzeigeseite
1.2 Verbindung
1.3 Integrationszeit für Strommittelwert und Leistungsmittelwert
1.4 Kundenspezifischer Stundenzähler einschalten
1.5 Kommunikation RS485 ModBus RTU/TCP
1.6 Energieimpulse
Level 2
Kennwort = 2001
2.0 Kennwort
2.1 Externes CT-Verhältnis
U
I
P Q S
E PF F
..
..
OK
