Nemo D4-e
07/17 10783591 WEB D cod.MFD4E06
15

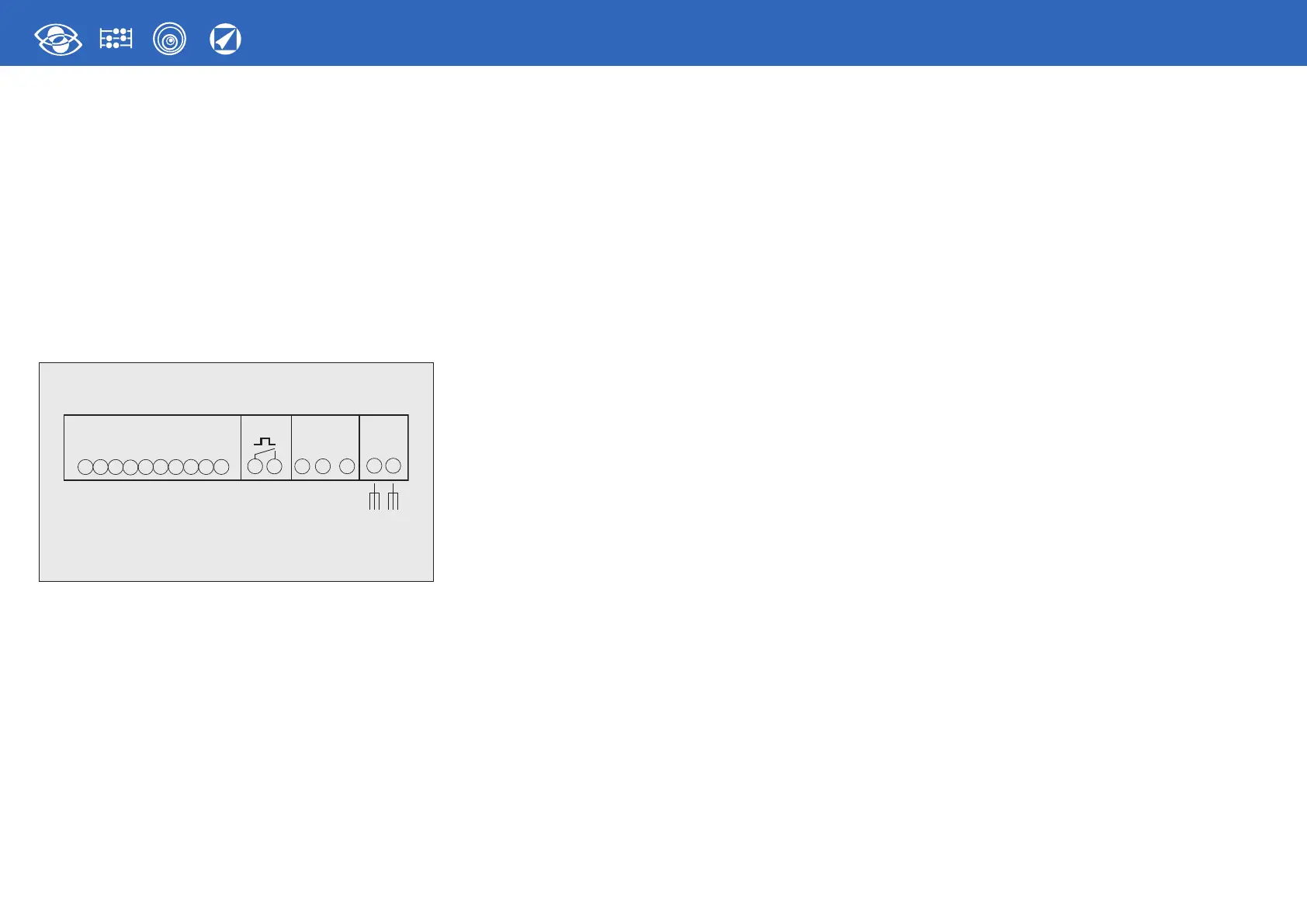

Hilfsspannung
Klemmen 20 und 21
Hilfsspannung: WS- oder GS-Stromversorgung für den einwandfreien Betrieb des Geräts
kontrollieren, dass die Netzspannung der auf dem Typenschild des Geräts angegebenen
Werten entspricht (Spannung und ggf. Frequenz).
Wenn eine doppelte Spannung angegeben ist (Bsp. 80...265V WS / 100...300V GS), kann das
Gerät mit WS 80...265V oder GS 100...300 V versorgt werden.
Wird das Gerät mit Gleichstrom versorgt, die angegebenen Polaritäten 20+ und 21-
beachten.
F : 0,5A gG
2
58
1
11
3
6
9
4
7
INPUT
VOLTAGE
CURRENT
15
29
20
AUX.
SUPPLY
21
+
–
33
34
35
RS 485
OUTPUT
OUTPUT
0V
F
+–
Werkseitige Einstellungen
Kennwort 1000
Kundenspezifische Seite
1
Lin1v Spannung L1
2
Lin2v Spannung L2
3
Lin3v Spannung L3
Verbindung: 3n3E4-Leiter-Linie 3 Systeme
Mittlere Zeit: 15m 15 Minuten
Stundenzähler: U Spannung Start
RS485
Adresse: 255
Geschwindigkeit: 9.600
Parität: keine
Übertragungsverzögerung: 15msec
Impulsausgang
Energie: Wirkenergie
Impulsgewicht: 0,01kWh
Impulsdauer: 50ms
Kennwort 2001
CT-Verhältnis: 0001
