Nemo D4-L+
Programmation
Le menu est subdivisée sur deux niveaux, protégés par deux différents mots de passe numéri-

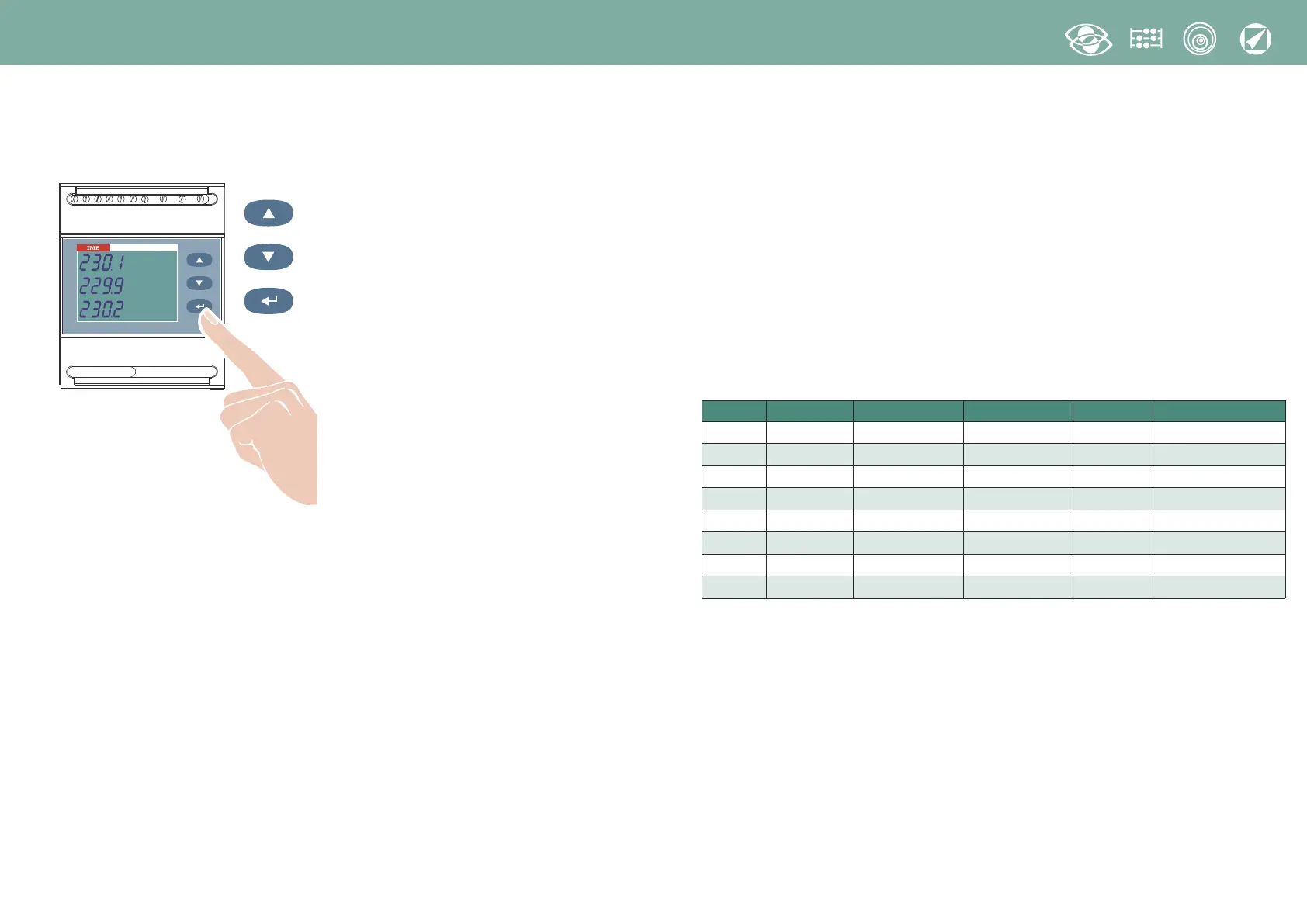

ques. La programmation est faite par le clavier frontal, 3 touches
Augmente la valeur chargée
Dans les pages avec choix entre les valeurs fixes, il défile les
valeurs qui peuvent être chargées.
Déplace le curseur
Conferme
Niveau 1
Mot de passe = 1000
1.0
Mot de passe
1.1
Remise à zéro
1.2
Raccordement
1.3
Puissance moyenne
1.4
Temps d'intégration courant et puissance moyenne
1.5
Communication RS485 ModBus RTU/TCP ou BACNET (où prévue)
1.6
Impulsions d’energie (où prévue)
1.7
Contraste l'affichage
Niveau 2
Mot de passe = 2001
2.0
Mot de passe
2.1
Rapport des TP et TC externes
Paramètres Programmables
Niveau 1
Mot de passe = 1000
1.1
Remise à zéro
Possibilité de remettre à zéro les comptages effectués.
1.1a
Energie Active Partielle
1.1b
Pic Courant Moyen
1.1c
Pic de Puissance Moyenne
1.1d
Compteur horaire (
heures, minutes de fonctionnement
)
La fonction compteur horaire, comptage des heures et minutes de fonctionnement, est
active quand le dispositif détecte la présence de la phase L1.
1.2
Raccordement
Cet appareil peut être utilisé sur réseau monophasé ou triphasé 3 et 4 fils.
Les raccordements sélectionnables sont les suivants:
1.3
Puissance Moyenne
Puissance associée: active, réactive, apparente
1.4 Temps d'intégration courant et puissance moyenne
Temps d'intégration sélectionnable: 5, 8, 10, 15, 20, 30, 60minutes
Le temps sélectionné est valable tant pour le courant que pour la puissance moyenne
1.5
Communication RS485 (où il est prévu)
Selon les modèles, l'appareil peut être sans communication ou bien avec communication
RS485 ModBus RTU/TCP ou RS485 BACNET
1.5a
Communication RS485 ModBus RTU/TCP
Numéro d'adresse: 1...255
Vitesse de transmission: 4,8 – 9,6 – 19,2 kbit/s
Bit dei parité: aucun - pair - impair
Temps d'attente avant de la réponse: 3...100ms
Il est conseillable charger 003 (3ms). Si, dans le branchement avec des autres interfaces,
manque la communication, essayer d’augmenter la valeur.
Symbole Ligne Charge
n. des TC externes
Schéma Raccordement
1N1E Monophasée - 1 S 1000/305
3-1E Triphasée 3 fils Equilibré 1 S 1000/357
3N1E Triphasée 4 fils Equilibré 1 S 1000/358
3-2E Triphasée 3 fils Déséquilibré 2 S 1000/306 Aron L1 - L2
3-2E Triphasée 3 fils Déséquilibré 2 S 1000/307 Aron L1 - L3
3-2E Triphasée 3 fils Déséquilibré 2 S 1000/308 Aron L2 - L3
3-3E Triphasée 4 fils Déséquilibré 3
S 1000/309
3N3E Triphasée 4 fils Déséquilibré 3 S 1000/310
Nemo D4-L+
V
1
V
2
V
3
11
2
5
6
7
9
4
3
1
8
