5
Nemo D4-L+
1.5b Communication RS485 BACNET
Adresse: 0...127
Vitesse de transmission: 9,6 – 19,2 – 38,4 - 76,8 kbit/s
Bit dei parité: aucun - pair - impair
Adresse réseau: 0...65535
1.6 Impulsions d'énergie
Grandeur reliable: énergie active ou réactive
Poids impulsions: 1 impulsio/0,1kWh(kvarh) - 1kWh(kvarh) - 10kWh(kvarh) – 100kWh(kvarh)
Durée de la impulsion: 50 – 100 – 200 – 300ms
1.7 Contraste l'affichage
Valeurs sélectionnables: 0...10
Niveau 2
Mot de passe = 2001
2.1 Rapport de transformation des CT et de PT externes
Ct = Rapport primaire/secondaire du CT externe
(es. TA 800/5A Ct = 160)
Vt = Rapport primaire/secondaire du TP externe (es. TV 600/100V Vt = 6)
Rapport CT externe (Ct): 1...9999
Rapport TP externe (Vt): 1,0...400,0
Rapports de produits limit CT x VT (Ct x Vt): 100000(CT/5A) – 400000(CT/1A)
Pour raccordement directe en tension (sans TP externe) charger Vt=1,0
En modifiant les rapports du CT et/ou de TP, les compteurs d'énergie sont remises à
zéro automatiquement.
Verification de la sequence phases
La touche ENTER (dans n’importe quelle page d’affichage) on fait le contrôle du correct branchement
des voltmétriques
(séquence de phases).
Si le branchement est correct, l’affichage ne change pas.
Si le branchement est faux, Err 123 est affiché. Dans ce cas, il faut modifier le branchement des
voltmétriques et refaire la vérification jusqu’à obtenir la séquence correcte.
ATTENTION!
Une fausse séquence des phases est cause de erreurs dans la mesure.

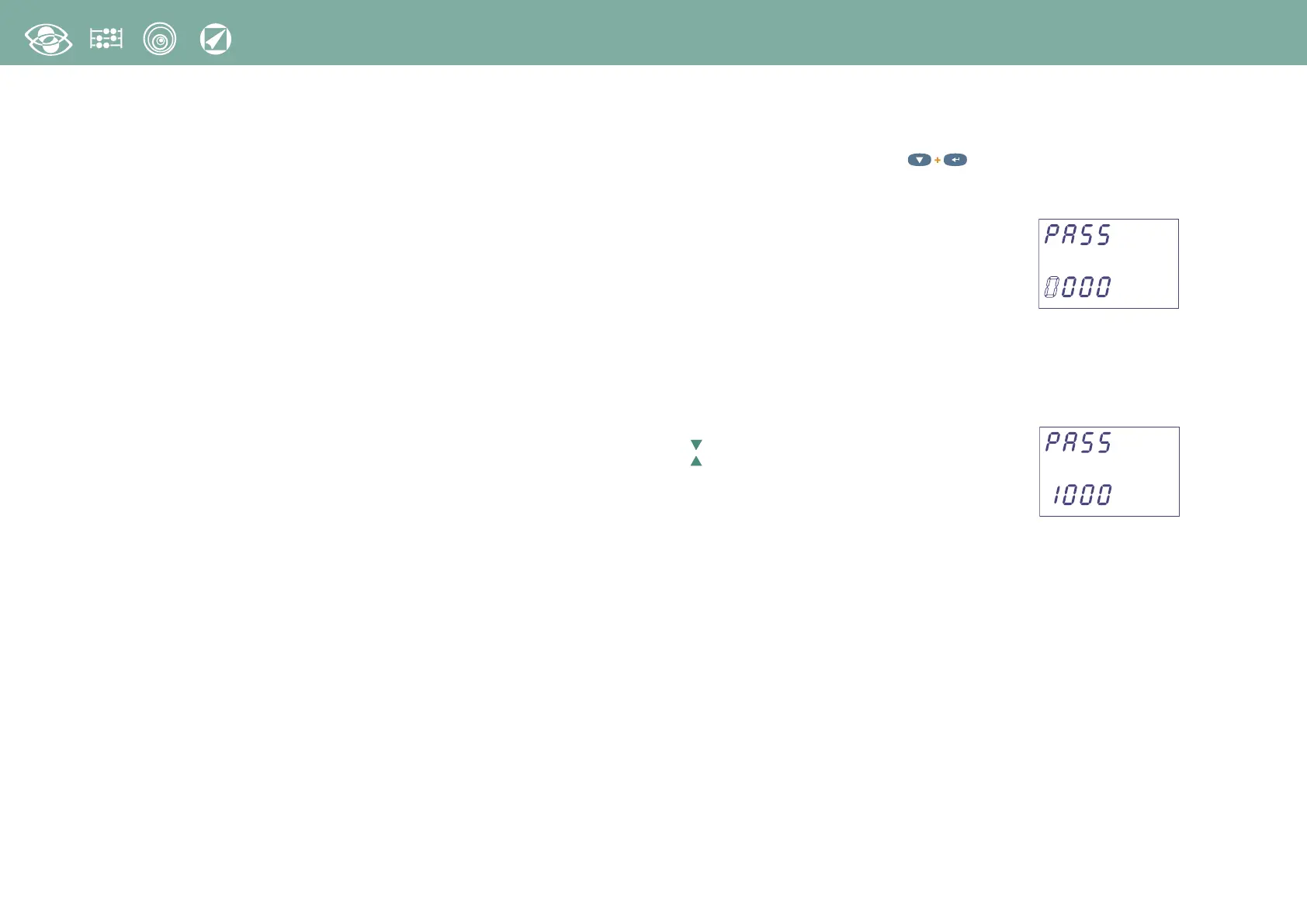

1.0 Mot de passe 1000
Tenir appuyé sur les 2 touches jusqu'à la suivante page est affichée:
Charger le mot de passe 1000 et confirmer

déplace le curseur
augmente la valeur chargée
↵
confirme
