6
Nemo D4-L+
1.2 Raccordement
sélectionne la connexion
↵
confirme
Sélectionner le type de connexion désiré, en respectant scrupuleusement le schéma
de raccordement associé.
Les connexions sélectionnables sont les suivants:
1.3 Puissance Moyenne
Puissance associée:
active (W), réactive (VAr) , apparente (VA)
sélectionne puissance

↵
confirme
1.4 Temps d'intégration courant et puissance moyenne
Temps d'intégration sélectionnable: 5, 8, 10, 15, 20, 30, 60minutes
Le temps sélectionné est valable tant pour le courant que pour la puissance moyenne
sélectionne la valeur du temps
↵
confirme

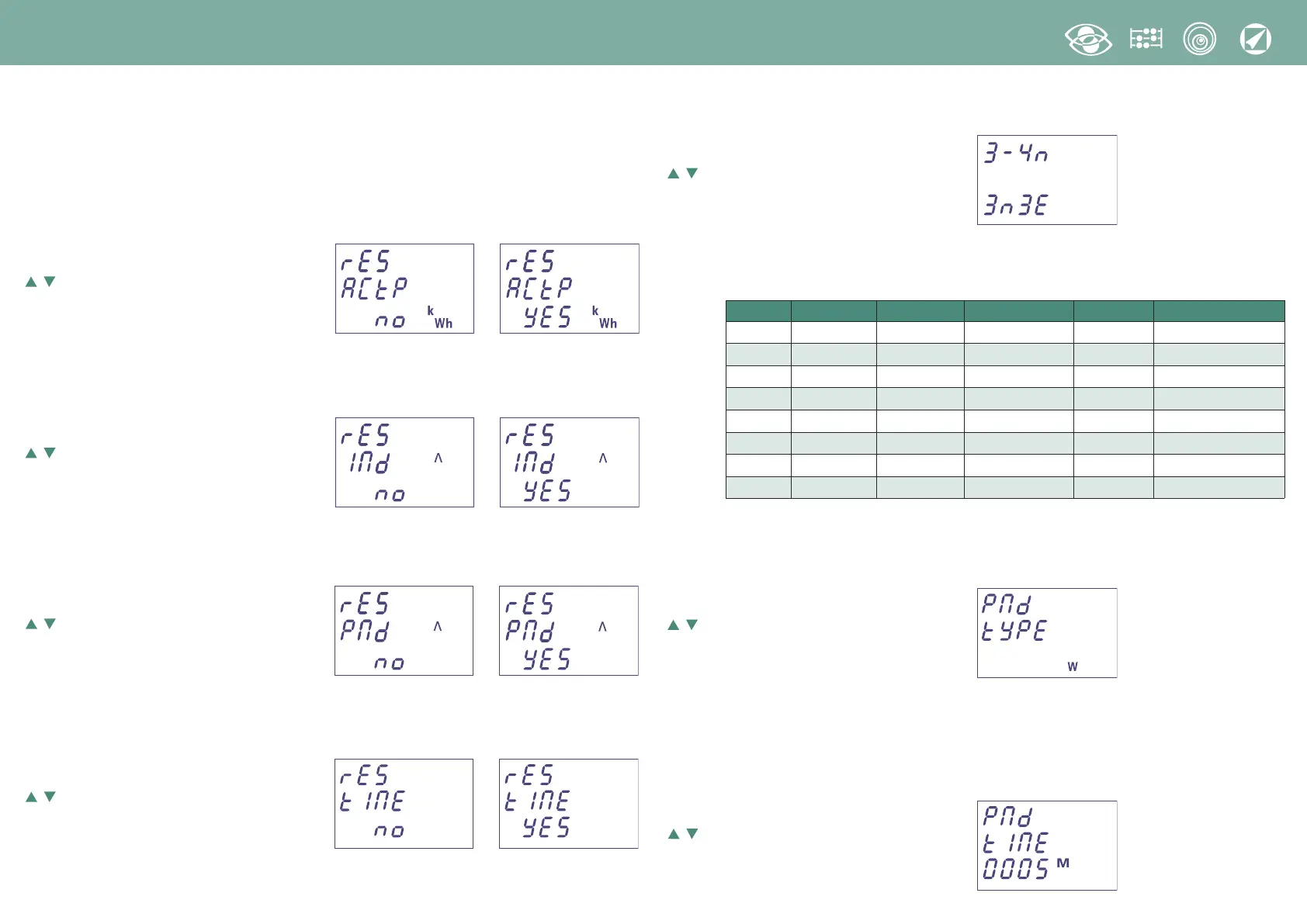

1.1 Remise à zéro
Possibilité de remettre à zéro les comptages effectués.
1.1a Energie Active Partielle
Remise à zéro no (no) ou oui (YES)
sélectionne no ou YES
↵
confirme
1.1b Pic Courant Moyen
Remise à zéro no (no) ou oui (YES)
sélectionne no ou YES
↵
confirme
1.1c Pic de Puissance Moyenne
Remise à zéro no (no) ou oui (YES)
sélectionne no ou YES
↵
confirme
1.1d Compteur Horaire (heures, minutes de fonctionnement)
Remise à zéro no (no) ou oui (YES)
sélectionne no ou YES
↵
confirme
Symbole Ligne Charge n. des TC externes Schéma Raccordement
1N1E Monophasée - 1 S 1000/305
3-1E Triphasée 3 fils Equilibré 1 S 1000/357
3N1E Triphasée 4 fils Equilibré 1 S 1000/358
3-2E Triphasée 3 fils Déséquilibré 2 S 1000/306 Aron L1 - L2
3-2E Triphasée 3 fils Déséquilibré 2 S 1000/307 Aron L1 - L3
3-2E Triphasée 3 fils Déséquilibré 2 S 1000/308 Aron L2 - L3
3-3E Triphasée 4 fils Déséquilibré 3
S 1000/309
3N3E Triphasée 4 fils Déséquilibré 3 S 1000/310
