Nemo D4-L+
Programmazione
La programmazione è suddivisa su due livelli, protetti da due differenti password numeriche e

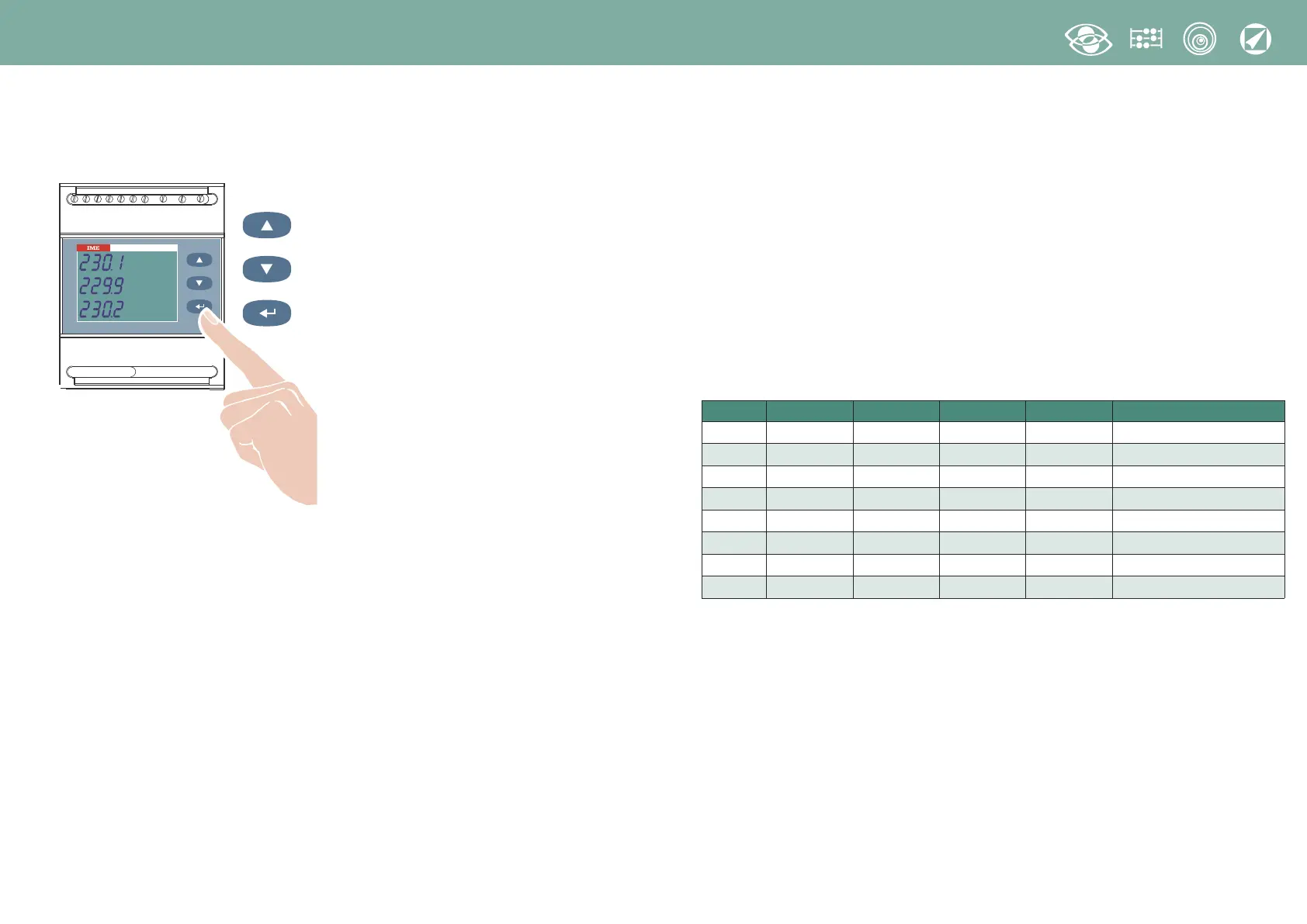

avviene tramite tastiera frontale 3 tasti
Aumenta il valore impostato
Nella pagine con scelta fra valori fissi, scorre i valori impostabili
Sposta il cursore
Conferma
Livello 1
Password = 1000
1.0 Password
1.1 Azzeramenti
1.2 Connessione
1.3 Potenza media
1.4 Tempo integrazione corrente e potenza media
1.5 Comunicazione RS485 ModBus RTU/TCP o BACNET (dove prevista)
1.6 Impulsi energia (dove prevista)
1.7 Contrasto display
Livello 2
Password = 2001
2.0 Password
2.1 Rapporto TA e TV esterni
Parametri Programmabili
Livello 1
Password = 1000
1.1 Azzeramenti
Possibilità di azzeramento dei conteggi effettuati
1.1a Energia Attiva Parziale
1.1b Picco Corrente Media
1.1c Picco Potenza Media
1.1d Contaore (ore e minuti di funzionamento)
La funzione contaore, conteggio ore e minuti di funzionamento, è attiva quando il
dispositivo rileva la presenza della fase L1.
1.2 Connessione
Lo strumento può essere utilizzato per linea monofase o trifase 3 e 4 fili.
Le inserzioni selezionabili sono:
1.3 Potenza media
Potenza associata: attiva, reattiva, apparente
1.4 Tempo integrazione corrente e potenza media
Tempo integrazione selezionabile: 5, 8, 10, 15, 20, 30, 60minuti
Il tempo selezionato, vale sia per la corrente che per la potenza media
1.5 Comunicazione RS485 (dove prevista)
In funzione dei modelli, lo strumento può essere privo di comunicazione oppure dotato
di comunicazione RS485 ModBus RTU/TCP o RS485 BACNET
1.5a Comunicazione RS485 ModBus RTU/TCP
N° indirizzo: 1...255
Velocità trasmissione: 4,8 – 9,6 – 19,2 kbit/s
Bit di parità: nessuna – pari – dispari
Tempo di attesa prima della risposta: 3...100ms
Normalmente è consigliabile impostare 003 (3ms). In caso di assenza di comunicazione,
nell’abbinamento ad altre interfacce, provare ad aumentare il valore.
Simbolo Linea Carico n° TA esterni Schema Inserzione
1N1E Monofase - 1 S 1000/305
3-1E Trifase 3 fili Equilibrato 1 S 1000/357
3N1E Trifase 4 fili Equilibrato 1 S 1000/358
3-2E Trifase 3 fili Squilibrato 2 S 1000/306 Aron L1 - L2
3-2E Trifase 3 fili Squilibrato 2 S 1000/307 Aron L1 - L3
3-2E Trifase 3 fili Squilibrato 2 S 1000/308 Aron L2 - L3
3-3E Trifase 4 fili Squilibrato 3
S 1000/309
3N3E Trifase 4 fili Squilibrato 3 S 1000/310
Nemo D4-L+
V
1
V
2
V
3
11
2
5
6
7
9
4
3
1
8
