IME Nemo D4-L+ User Manual

03/16 10783521 WEB I cod.MF6HT...
5
Nemo D4-L+
1.5b Comunicazione RS485 BACNET
Indirizzo: 0...127
Velocità trasmissione: 9,6 – 19,2 – 38,4 - 76,8 kbit/s
Bit di parità: nessuna – pari – dispari
Indirizzo di rete: 0...65535
1.6 Impulsi energia (dove prevista)
Grandezza associabile: energia attiva o reattiva
Peso impulsi: 1imp/0,1kWh(kvarh) - 1kWh(kvarh) - 10kWh(kvarh) – 100kWh(kvarh)
Durata impulso: 50 – 100 – 200 – 300ms
1.7 Constrasto display
Valori selezionabili: 0...10
Livello 2
Password = 2001
2.1 Rapporto TA e TV esterni
Ct = Rapporto primario/secondario TA esterno (es. TA 800/5A Ct = 160)
Vt =Rapporto primario/secondario TV esterno (es. TV 600/100V Vt = 6)
Rapporto TA esterno (Ct): 1...9999
Rapporto TV esterno (Vt): 1,0...400,0
Limite prodotto rapporti TA x TV (Ct x Vt): 100000(TA/5A) – 400000(TA/1A)
Per inserzione diretta in tensione (senza TV esterno) impostare Vt=1,0
Modificando i rapporti TA e/o TV i contatori di energia vengono azzerati
automaticamente.
Verifica sequenza fasi
Premendo il tasto ENTER (in una qualsiasi pagina di visualizzazione) si effettua un controllo del corretto
collegamento delle voltmetriche (sequenza fasi).
Se il collegamento è corretto, la visualizzazione non cambia.
Se il collegamento è errato appare la visualizzazione ERR 123.
In questo caso occorre correggere il collegamento delle voltmetriche e ripetere la verifica fino ad
ottenere l’esatta sequenza.
ATTENZIONE!
Una errata sequenza fasi è causa di errori di misura.

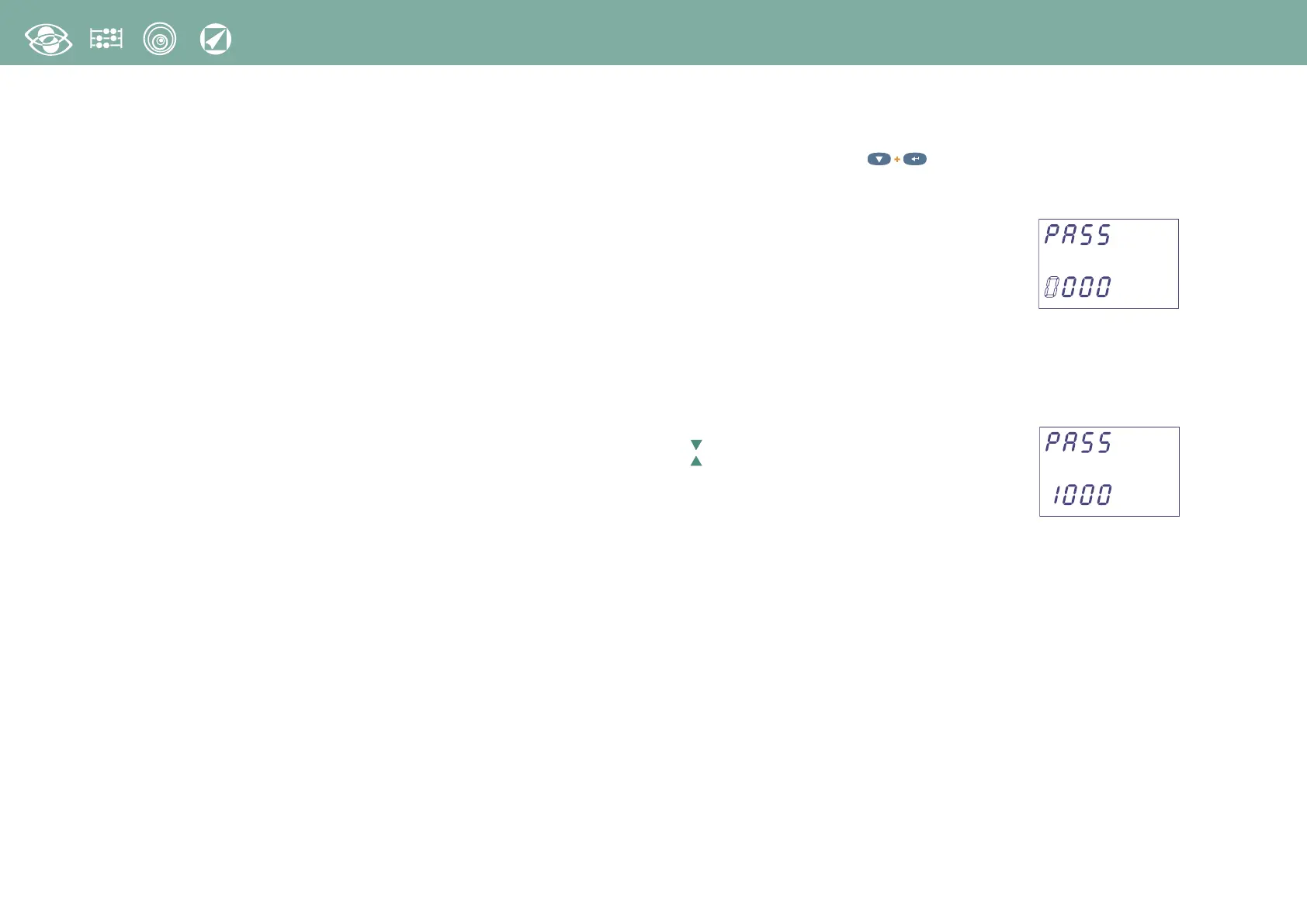

1.0 Password 1000
Tenere premuto i 2 tasti  contemporaneamente fino a visualizzare la pagina:
Impostare password 1000 e confermare

sposta il cursore
aumenta il valore impostato
↵
conferma
