03/16 10783521 WEB D cod.MF6HT...
4
Nemo D4-L+
Programmierung
Das Menü ist auf zwei Stufen geteilt. Sie sind mit zwei verschiedenen numerischen Kennworten geschützt
.

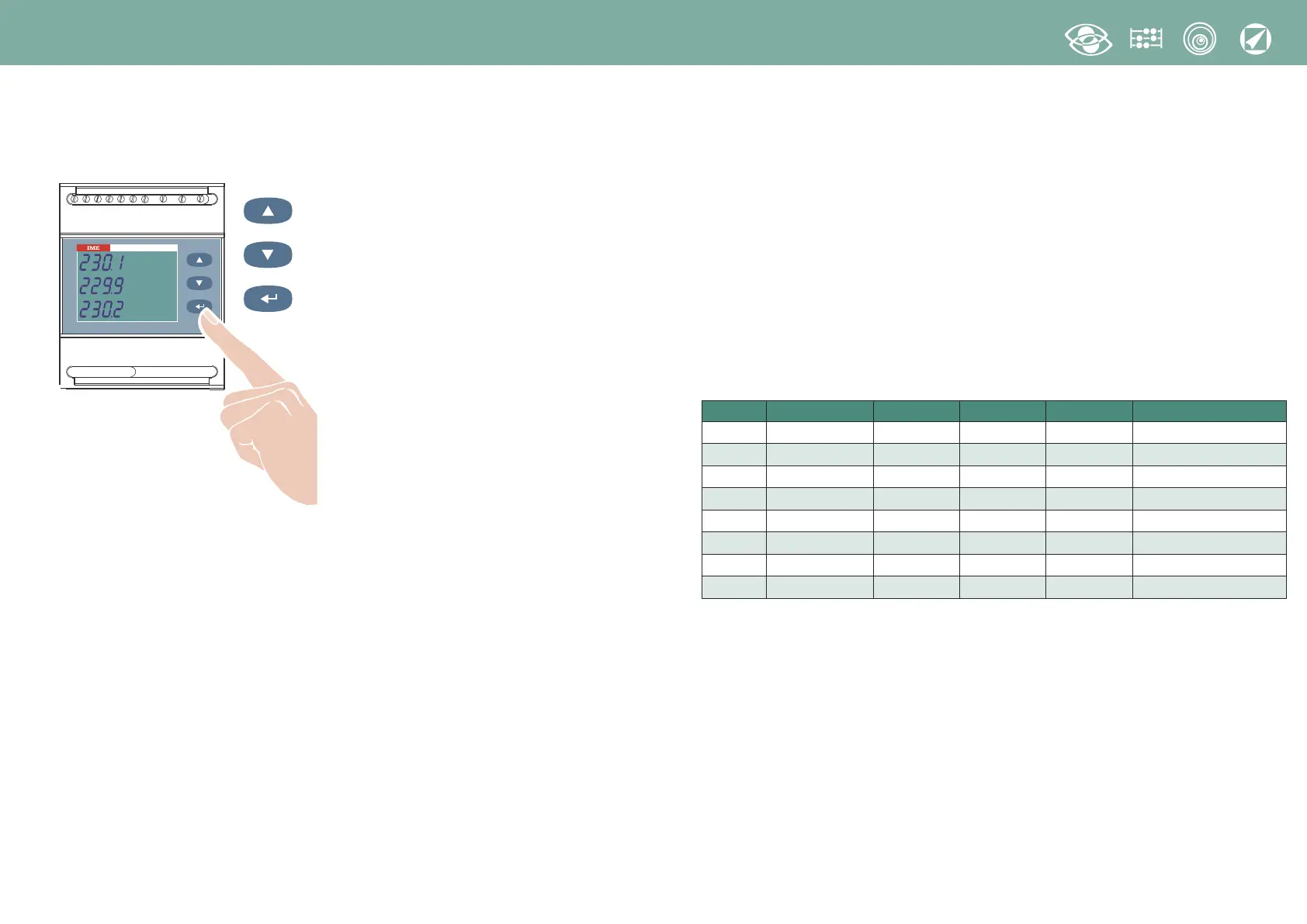

Die Programmierung wird durch Fronttastatur, 3 Tasten gemacht
Erhöht den eingestellten Wert
In der Seiten mit Auswahl unter festen Werten, blättert es die
einstellbaren Werte
Rückt den Cursor
Bestädigt
Stufe 1
Kennwort = 1000
1.0
Kennwort
1.1
Nullstellung
1.2
Anschluss
1.3
Mittleren Leistung
1.4
Stromintegrationszeit und mittlere Leistung
1.5
RS485 ModBus RTU/TCP oder BACNET-Kommunikation (wo vorgesehen)
1.6
Energieimpulse (wo vorgesehen)
1.7
Display-Kontrast
Stufe 2
Kennwort = 2001
2.0
Kennwort
2.1
Externe CT und VT wandlerübersetzung
Programmierbare Parameter
Stufe 1
Kennwort = 1000
1.1
Nullstellung
Es ist möglich die ausgeführte Zählungen rückstellen.
1.1a
Teilwirkenergie
1.1b
Mittlere Stromspitze
1.1c
Mittlere Leistungsspitze
1.1d
Betriebsstundenzähler (
Betriebsstunden und –Minuten
)
Die Betriebsstundenzählerfunktion, d.h. die Zählung der Betriebsstunden und –Minuten,
ist aktiv nur wenn das Gerät das Vorhandensein von Phase L1 feststellt.
1.2
Anschluss
Das Gerät kann im 4-Leiter Drehstromnetz sowie im Wechselstromnetz betrieben werden
.
Folgende Anschlussarten sind möglich:
1.3
Mittleren Leistung
Verbundene Leistung: Wirk- Blind- oder Scheinleistung
1.4 Stromintegrationszeit und mittlere Leistung
Wahlbare Integrationszeit: 5, 8, 10, 15, 20, 30, 60minuten
Die gewahlte Zeit ist gultig sowohl für den Strom als auch die mittlere Leistung
1.5
RS485 Kommunikation (wo vorgesehen)
Nach den Modelle, kann das Gerät ohne Kommunikation oder mit RS485 ModBus RTU
oder RS485 BACNET-Kommunikation sein
1.5a
RS485 ModBus RTU/TCP-Kommunikation
Addressezahl: 1...255
Übertragungsgeschwindigkeit: 4,8 – 9,6 – 19,2 kbit/s
Paritätsbit: kein - gerade - ungerade
Zeitsperre vor der Antwort: 3...100 ms
Es normalweise empfiehlt sich, 003 (3ms) einzustellen. Wenn beim Anschluss mit anderen
Schnittstellen die Kommunikation fehlt, versuchen Sie den Wert zu erhöhen.
Symbol Leitiung Laden N. externen CT
Anschlus
sbild Anschluss
1N1E Wechselstromnetz - 1 S 1000/305
3-1E 3-Ltr Drehstrom Beliebig 1 S 1000/357
3N1E 4-Ltr Drehstrom Beliebig 1 S 1000/358
3-2E 3-Ltr Drehstrom Unbeliebig 2 S 1000/306 Aron L1 - L2
3-2E 3-Ltr Drehstrom Unbeliebig 2 S 1000/307 Aron L1 - L3
3-2E 3-Ltr Drehstrom Unbeliebig 2 S 1000/308 Aron L2 - L3
3-3E 4-Ltr Drehstrom Unbeliebig 3
S 1000/309
3N3E 4-Ltr Drehstrom Unbeliebig 3 S 1000/310
Nemo D4-L+
V
1
V
2
V
3
11
2
5
6
7
9
4
3
1
8
