Nemo D4-L+
1.5b
RS485 BACNET-Kommunikation
Addresse: 0...127
Übertragungsgeschwindigkeit: 9,6 – 19,2 – 38,4 - 76,8 kbit/s
Paritätsbit: kein - gerade - ungerade
Netzadresse:0...65535
1.6
Energieimpulse (wo vorgesehen)
Zusammenfügbare Größe: Blind- oder Wirkleistung
Impulsgewicht: 1 Impuls/0,1kWh(kvarh) - 1kWh(kvarh) - 10kWh(kvarh) – 100kWh(kvarh)
Impulsdauer: 50 – 100 – 200 – 300ms
1.7
Display-Kontrast
Wählbare Werte: 0...10
Stufe 2
Kennwort = 2001
2.1
Externe CT und VT wandlerübersetzung
Ct = Primär/Sekundärverhältnis des externen CT wandler
(z.B CT 800/5A Ct = 160)
Vt = Primär/Sekundärverhältnis des externen VT wandler (z.B. VT 600/100V Vt = 6)
Externe CT wandlerübersetzung (Ct): 1...9999
Externe VT wandlerübersetzung (Vt): 1,0...400,0
Limit Produktbeziehungen
CT x VT (Ct x Vt): 100000(CT/5A) – 400000(CT/1A)
Für direkten Spannungsanschluss (ohne externer VT Wandler) stellen Vt=1,0 ein.
Bei Veränderung von CT und/oder Vt werden automatisch die Zählerstände auf Null
zurückgesetzt.
Prüfung der Phasenfolge
Drücken ENTER-Taste (in beliebigen Anzeigeseite) wird geprüft, ob die Voltmeterphasen (Phasenfolge)
richtig angeschlossen sind.
Ob der Anschluss korrekt ist, bleibt die Anzeige unverändert.
Ob der Anschluss falsch ist, wird Err 123 angezeigt.
In diesem Fall müssen Sie den Voltmeterphasenanschluss berichtigen und die Prüfung wiederholen,
bis Sie die richtige Folge erreichen.
ACHTUNG!
Eine falsche Phasenfolge kann Messfehler verursachen.

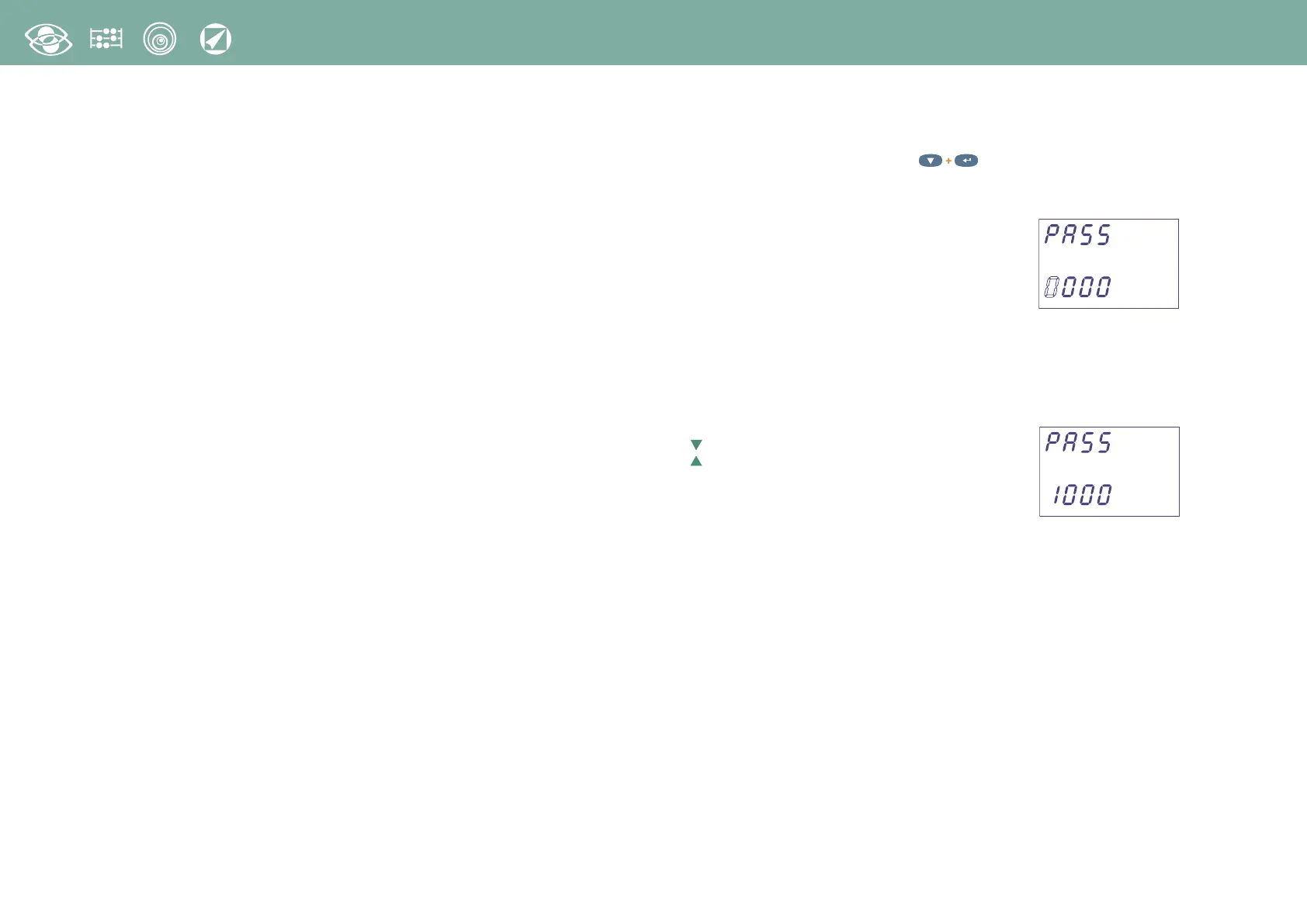

1.0 Kennwort 1000
Halten gleichzeitig die 2 Tasten gedrückt, bis die folgende Seite:
Laden Kennwort 1000 und bestätigen
sverschiebt den Cursor
erhöht den eingestellten Wert
↵
bestädigt
