Imer Group H110VF - Page 11

IMER INTERNATIONAL S.p.A.
H110VF - H110VR
11
18
20
9
20
6
5
10
10
14
7
7
7
16
19
13
13
21
12
11
8
25
2
17
15
22
23
4
24
26
1
3

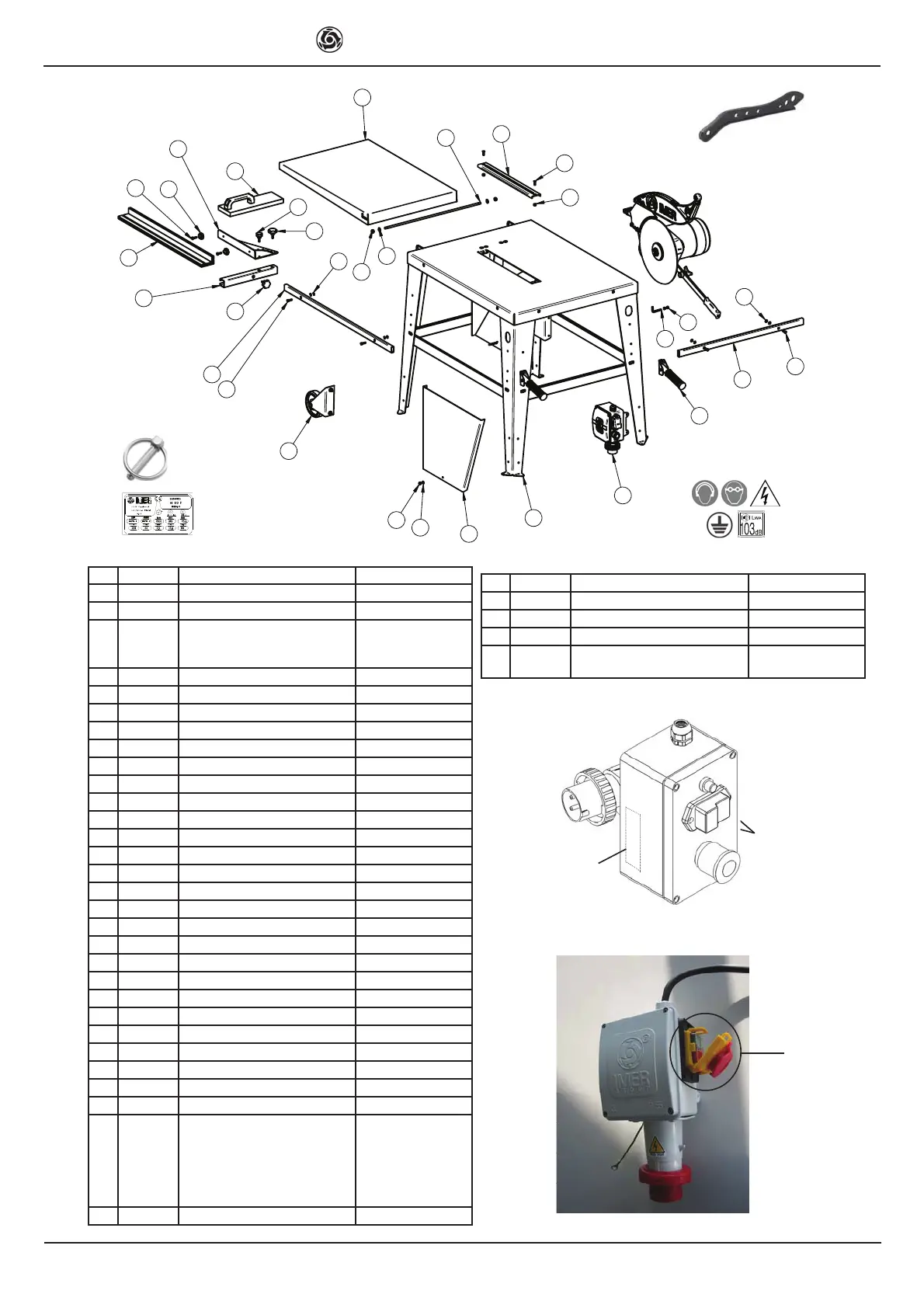

Fig. 11
27
30
29
28
RIF. COD. DESCRIZIONE NOTE
1 3226826 TELAIO
2 3223122 SALVALAMA
3
3227086
3228282
3223155
QUADRO ELETTRICO
220-230V
380V
110V
4 3223321 GANCIO M6X30
5 2223280 DADO 5588 M6
6 2222607 VITE TSPEI 5933 M6X20
7 2224530 ROSETTA 6592 D.6X12.5
8 3223118 GUIDA LUNGA GONIOMETRO
9 3223119 GUIDA CORTA GONIOMETRO
10 2222189 VITE 7473 M6
11 3223117 TIRANTE
12 3223116 GONIOMETRO
13 3214898 VOLANTINO M8X25
14 2224140 ROSETTA 6593 D.8X18
15 3223279 VOLANTINO M6X20
16 3204865 VOLANTINO M6
17 3223129 GUIDA
18 2222016 VITE TE 5739 M6X20
19 3210623 DADO 7474 M8
20 2222540 VITE TCEI 5931 M6X20
21 3223114 PROTEZIONE LAMA
22 3223300 MANIGLIA COMPLETA
23 3223301 RUOTA COMPLETA
24 3223322 SPINGITAVOLA
25 3223120 PORTA GONIOMETRO
26 3227085 PIANO AGGIUNTIVO
27 3223133 SPINGIPEZZO
28 3223316 ETICHETTE ADESIVE
29
3227087
3227088
3227090
3227091
3227089
3231332
TARGHETTA IDENTIFICATIVA
H110F 230V-50HZ
H110F 380V-50HZ
H110R 230V-50HZ
H110R 380V-50HZ
H110R 110V-50HZ
H110R 220V-60Hz
30 3223143 COPIGLIA 8X70
I
220-230V
380V
31
33
32
34
RIF. COD. DESCRIZIONE NOTE
31 3230206 CONDENSATORE 60F
32 3209337 INTERRUTTORE 230V
33 3296471 TERMICO COMPLETO
34 3228761
INTERRUTTORE 380V COM-
PLETO
