IMER INTERNATIONAL S.p.A.
H110VF - H110VR
12
RIF. COD. DESCRIZIONE NOTE
1 3226828 PORTAMOTORE
2 3226829 SUPPORTO
3 3226818 CUNEO FENDITORE
4 3223136 DISCO
5 3223132 PROTEZIONE LAMA
6
3223148
MOTORE
ELETTRICO
230V/50HZ
3231268 220V/60HZ
3223153 380V/50HZ
3223154 110V/50HZ
7 3227376 MANIGLIA
8 3224763 CUSCINETTO 6305 2RS
9 3228071 ALBERO
10 2222076 VITE TE 5739 M8X25
11 3227375 SPESSORE
12 3210623 DADO 7474 M8
13 3226747 VITE TTCQ 5732 M8X40
14 3223319 VOLANTINO M8
15 3223277 MANOPOLA
16 3223150 VITE TCEI 7984 M8X16
17 3227870 VITE TEFR TRIL M8X16
18 1229346 LINGUETTA 6604-A 8X7X25
19 3227631 SPINA 6364 6X22
20 3227986 FLANGIA INTERNA
21 3223127 FLANGIA ESTERNA
22 3208541 DADO M20X1.5 SX
23 2224380 ROSETTA 12X25
24 3223147
PROTEZIONE
ALBERO
25 2222064 VITE TE 5739 M8X16
26 3201339 VITE TSPEI 5933 M8X25
27 2229345 LINGUETTA 8X7X40
I

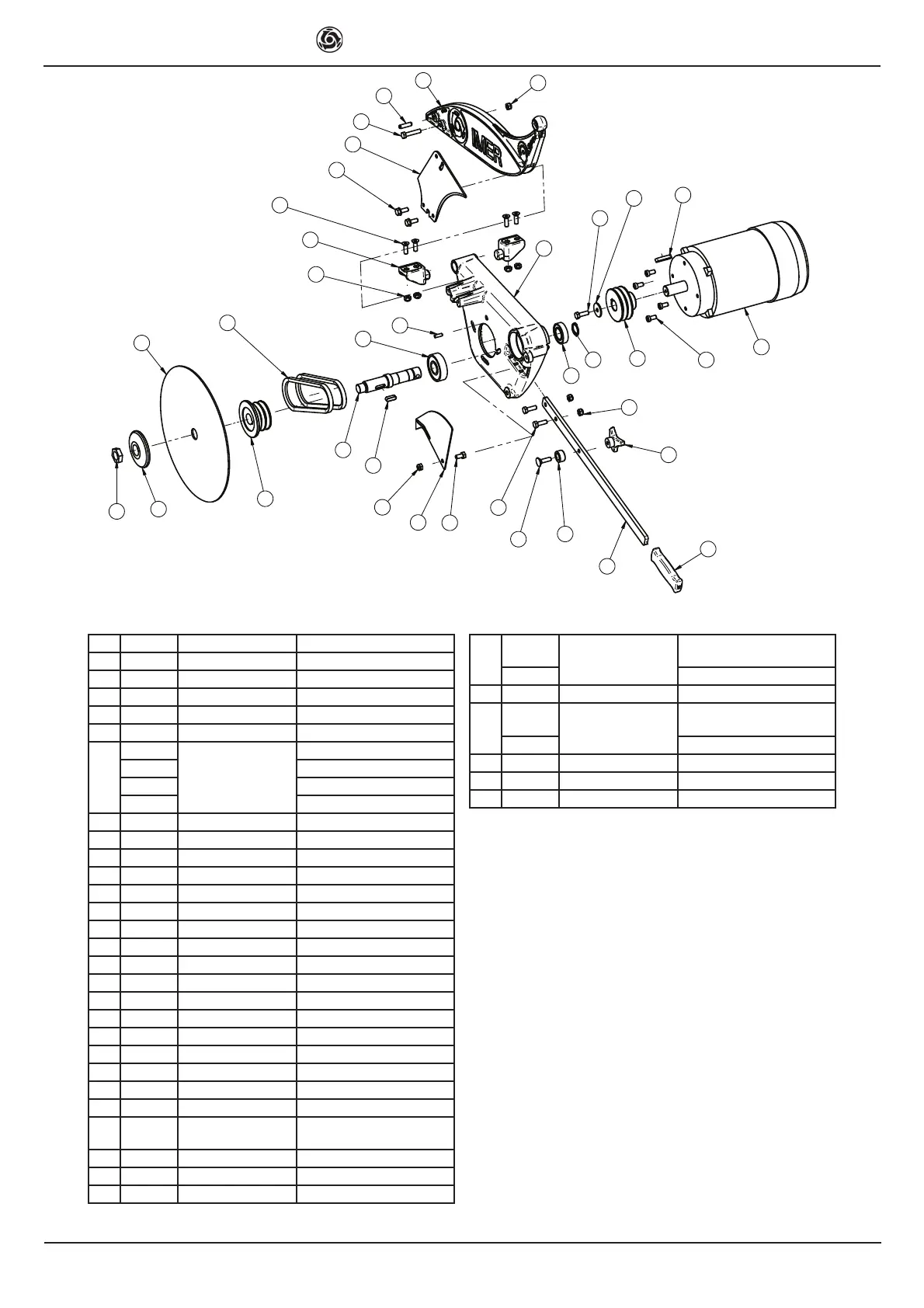

Fig. 12
23
18
17
25
10
10
29
27
26
22
12
12
12
19
30
16
15
13
14
8
20
21
28
5
4
24
3
9
1
2
11
7
32
31
6
33
12
28
3223128
PULEGGIA MOTORE
COD. 1188481 - 1188482 -
1188483 - 1188484 - 1188480
3231330 COD. 1188485
29 2224190 ROSETTA D.8X32
30
3223131
CINGHIA
COD. 1188481 - 1188482 -
1188483 - 1188484 - 1188480
3231331 COD. 1188485
31 2204451 CUSCINETTO 6005 2RS
32 3223320 SEEGER 7436 AS 25X2
33 2222088 VITE TE 5737 M8X40
