H110VF - H110VR
23
F
RIF. CODE DESCRIPTION NOTE
1 3226826 CHASSIS
2 3223122 PROTECTION LAME
3
3227086
3228282
3223155
TABLEAU ELECTRIQUE
220-230V
380V
110V
4 3223321 CROCHET M6X30
5 2223280 ECROU 5588 M6
6 2222607 VIS TSPEI 5933 M6X20
7 2224530 RONDELLE 6592 D.6X12.5
8 3223118 GUIDE LONG VERNIER
9 3223119 GUIDE COURT VERNIER
10 2222189 VIS
11 3223117 TIRANT
12 3223116 VERNIER
13 3214898 POMMEAU M8X25
14 2224140 RONDELLE 6593 D.8X18
15 3223279 POMMEAU M6X20
16 3204865 POMMEAU M6
17 3223129 GUIDE
18 2222016 VIS TE 5739 M6X20
19 3210623 ECROU 7474 M8
20 2222540 VIS TCEI 5931 M6X20
21 3223114 PROTECTION LAME
22 3223300 POIGNEE COMPLETE
23 3223301 ROUE COMPLETE
24 3223322 POIGNEE POUSSE-TABLE
25 3223120 GUIDE PORTE-VERNIER
26 3227085 PLAN COMPLEMENTAIRE
27 3223133 POUSSE - PIECE
28 3223316 ETIQUETTES ADHESIVES
29
3227087
3227088
3227090
3227091
3227089
3231332
PLAQUETTE D’IDENTIFICATION
H110F 230V-50HZ
H110F 380V-50HZ
H110R 230V-50HZ
H110R 380V-50HZ
H110R 110V-50HZ
H110R 220V-60Hz
30 3223143 GOUPILLE 8X70
18
20
9
20
6
5
10
10
14
7
7
7
16
19
13
13
21
12
11
8
25
2
17
15
22
23
4
24
26
1
3

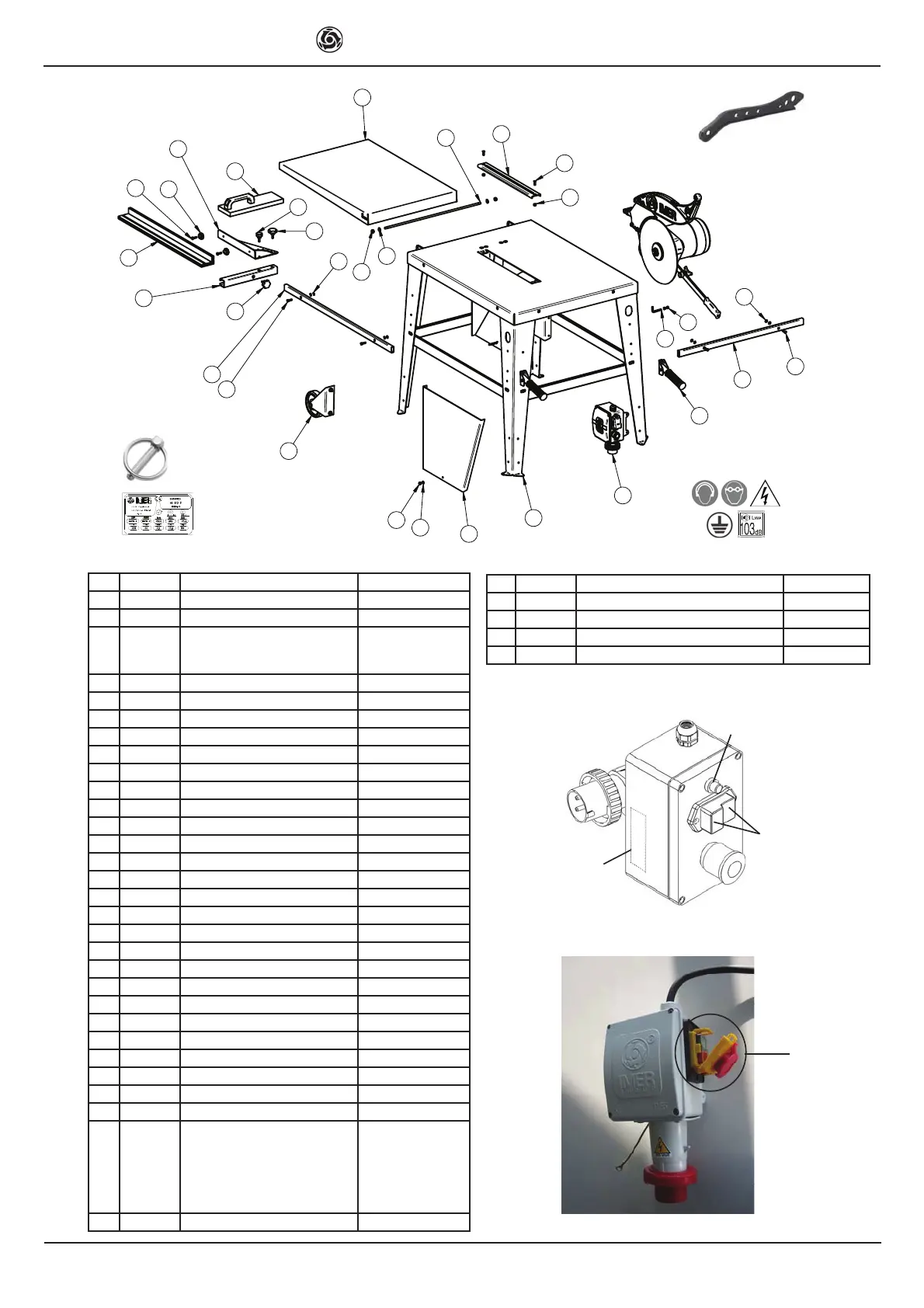

Fig. 11
27
30
29
28
220-230V
31
33
32
380V
34
RIF. COD. DESCRIZIONE NOTE
31 3230206 CONDENSATEUR 60F
32 3209337 INTERRUPTEUR 230V
33 3296471 INTERRUPTEUR THERMIQUE
34 3228761 INTERRUPTEUR 380V COMPLET
