IMER INTERNATIONAL S.p.A.
H110VF - H110VR
24
F
RIF. CODE DESCRIPTION NOTE
1 3226828 SUPPORT MOTEUR
2 3226829 SUPPORT
3 3226818 CONE
4 3223136 DISQUE
5 3223132 PROTECTION LAME
6
3223148
MOTEUR
230V/50HZ
3231268 220V/60HZ
3223153 380V/50HZ
3223154 110V/50HZ
7 3227376 POIGNEE
8 3224763 PALIER 6305 2RS
9 3228071 ARBRE
10 2222076 VIS TE 5739 M8X25
11 3227375 CALE
12 3210623 ECROU 7474 M8
13 3226747 VIS TTCQ 5732 M8X40
14 3223319 POMMEAU M8
15 3223277 POIGNÉE
16 3223150 VIS TCEI 7984 M8X16
17 3227870 VIS TEFR TRIL M8X16
18 1229346 LANGUETTE 6604-A 8X7X25
19 3227631 CHEVILLE 6364 6X22
20 3227986 BRIDE INTERIEURE
21 3223127 BRIDE EXTERIEURE
22 3208541 ECROU M20X1.5 SX
23 2224380 RONDELLE 12X25
24 3223147 PROTECTION
25 2222064 VIS TE 5739 M8X16
26 3201339 VIS TSPEI 5933 M8X25
27 2229345 LANGUETTE 8X7X40

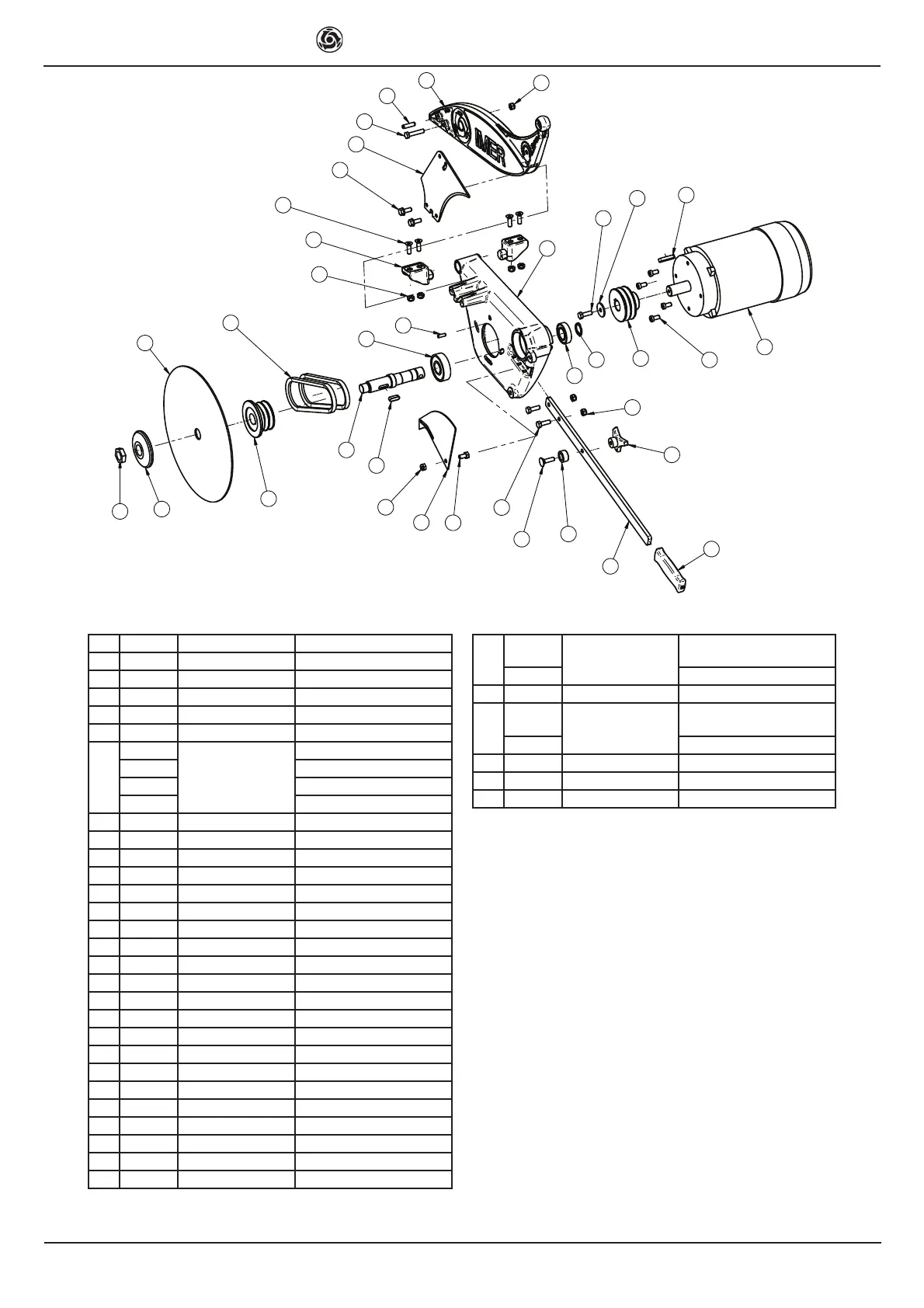

Fig. 12
23
18
17
25
10
10
29
27
26
22
12
12
12
19
30
16
15
13
14
8
20
21
28
5
4
24
3
9
1
2
11
7
32
31
6
33
12
28
3223128
POULIE
COD. 1188481 - 1188482 -
1188483 - 1188484 - 1188480
3231330 COD. 1188485
29 2224190 RONDELLE D.8X32
30
3223131
COURROIE
COD. 1188481 - 1188482 -
1188483 - 1188484 - 1188480
3231331 COD. 1188485
31 2204451 PALIER 6005 2RS
32 3223320 SEEGER 7436 AS 25X2
33 2222088 VIS TE 5737 M8X40
