ET 150 N
27
IMER INTERNATIONAL S.p.A.
Fig.6
TAB.1
(I)
(F)
GB)
(D)
(E)
(P)
Lunghezza cavo (m)
Longueur câble (m)
Cable length (m)
Kabellänge (m)
Longitud cable (m)
Comprimento do cabo (m)
0 ÷ 16 17 ÷ 25 26 ÷ 45 46 ÷ 65
(I)
(F)
GB)
(D)
(E)
(P)
Sezione cavo (mm²)
Section câble (mm²)
Cable Section (mm²)
Kabel (mm²)
Cable (mm²)
Secção do cabo (mm²)
3x 1.5 2.5 4 6
PE
CONDUTTORE DI PRO-
TEZIONE
CONDUCTEUR DE
PROTECTION
EARTHING WIRE SCHUTZLEITER
CONDUCTOR DE
PROTECCIÓN
CONDUTOR DE
PROTECÇÃO
N
CONDUTTORE NEUTRO CONDUCTEUR NEUTRE NEUTRAL WIRE ERDLEITER CONDUCTOR NEUTRO CONDUTOR NEUTRO
L1
CONDUTTORE DI LINEA CONDUCTEUR DE LIGNE LINE WIRE PHASENLEITER CONDUCTOR DE LÍNEA CONDUTOR DE LINHA
S1
PULSANTE ARRESTO BOUTON D'ARRÊT STOP BUTTON STOPP-TASTE PULSADOR DE PARADA BOTÃO DE PARAGEM
S2
PULSANTE SALITA BOUTON DE MONTÉE UP BUTTON HEBEN-TASTE PULSADOR DE SUBIDA BOTÃO DE SUBIDA
S3
PULSANTE DISCESA BOUTON DE DESCENTE DOWN BUTTON SENKEN-TASTE PULSADOR DE BAJADA BOTÃO DE DESCIDA
FS
FINECORSA SALITA
FIN DE COURSE DE
MONTÉE
ASCENT LIMIT SWITCH
ENDSCHALTER AM
HUBENDE
FINAL DE CARRERA
SUBIDA
FIM DE CURSO DE
ELEVAÇÃO
X1
CONNETTORE MOTORE CONNECTEUR MOTEUR MOTOR CONNECTOR
STECKVERBINDER
MOTOR
CONECTOR MOTOR
CONECTOR DO
MOTOR
C
CONDENSATORE CONDENSATEUR CAPACITOR KONDENSATOR CONDENSADOR CONDENSADOR
AS
AVVOLGIMENTO MOTO-
RE SALITA
BOBINE MOTEUR MONTÉE ASCENT MOTOR WINDING MOTORWICKLUNG HEBEN
DEVANADO MOTOR
SUBIDA
ENROLAMENTO DO
MOTOR DE SUBIDA
AD
AVVOLGIMENTO MOTO-
RE DISCESA
BOBINE MOTEUR
DESCENTE
DESCENT MOTOR
WINDING
MOTORWICKLUNG
SENKEN
DEVANADO MOTOR
BAJADA
ENROLAMENTO DO
MOTOR DE DESCIDA

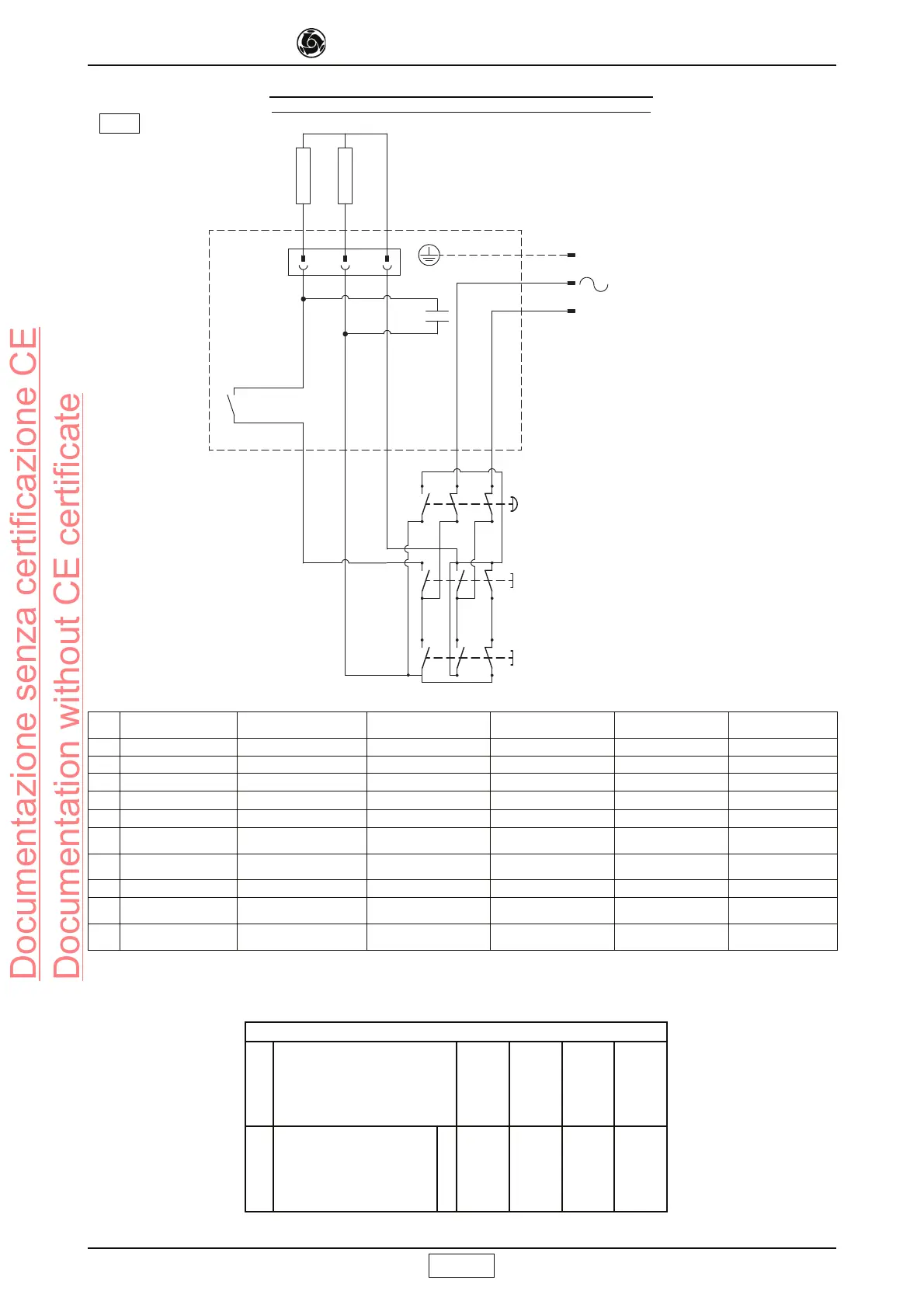

SCHEMA ELECTRICO - SCHÉMA ÉLECTRIQUE - WIRING DIAGRAM -
SCHALTAPLAN - ESQUEMA ELECTRICO -
ESQUEMA ELÉCTRICO
S1
S2
S3
AS
AD
FS
C
X
1
PE
N
L1
230 V
50 Hz
