IMER SYNTESI 190 - Three-Phase Electrical Panel and Wiring

IMER INTERNATIONAL S.p.A.
SYNTESI 190 - 250 - 300 - 350 EL
32
TAV. 6
1
2
1
1
3
4
TAV. 6

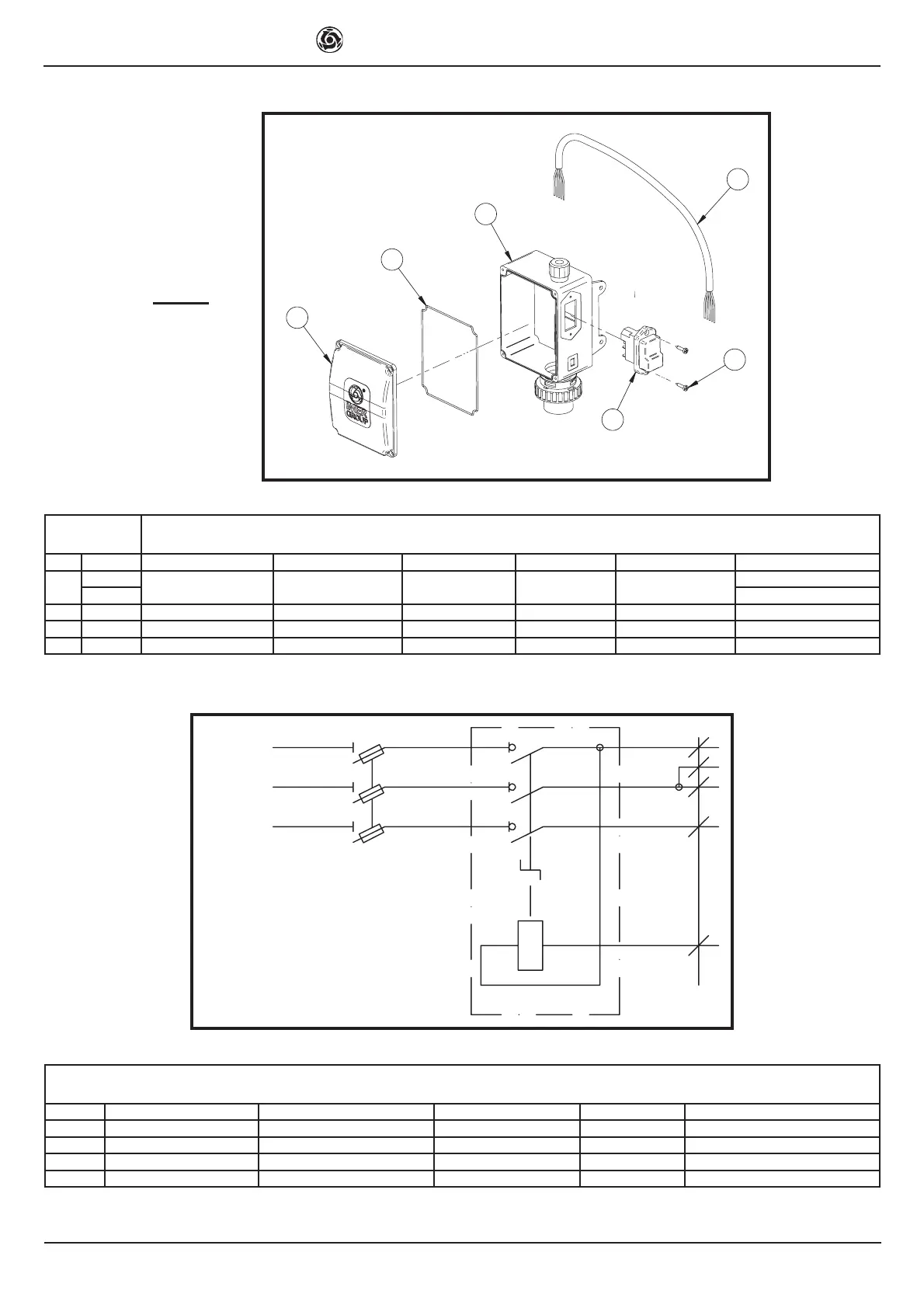

QUADRO ELETTRICO TRIFASE - TABLEAU LECTRIQUE TRIPHAS - THREE-PHASE ELECTRICAL PANEL
SCHALTTAFEL WECHSELSTROMVERSORGUNG - CUADRO ELÉCTRICO TRIFÁSICO
RIF. COD. I F GB D E NOTE
1
3228759
CASSETTA ELETTRICA %2Ì7,(5e/(&75,48( JUNCTION BOX GEHÄUSE CAJA ELÉCTRICA
COD. 1105655 - 1105705
3228760 COD. 1105755 - 1105805
2 3228761 INTERRUTTORE INTERRUPTEUR SWITCH SCHALTER INTERRUPTOR
3 3210116 VITE VIS BOLT SCHRAUBE TORNILLO
4 3228763 CAVO ELETTRICO &Æ%/(e/(&75,48( ELECTRIC CABLE STROMKABEL CABLE ELÉCTRICO
SPINA 3P+T
380V 16A
1FU1
FUSIBILE
4A 10,3X38
1KAFV1
U<
MARRONE
BLU
NERO
BIANCO
1QS1
CAVO
1,5 mmq
L1
L2
L3
L1/1
L2/1
L3/1
SCHEMA ELETTRICO TRIFASE - SCHMA LECTRIQUE TRIPHAS - THREE-PHASE WIRING DIAGRAM
STROMLAUFPLAN WECHSELSTROMVERSORGUNG - ESQUEMA ELÉCTRICO TRIFÁSICO
RIF. I F GB D E
L1/L2/L3 CONDUTTORE LINEA FASE CONDUCTEUR LIGNE PHASE PHASE LINE CONDUCTOR PHASENLEITER CONDUCTOR DE LA LÍNEA DE FASE
46 INTERRUTTORE COMANDO INTERRUPTEUR DE COMMANDE CONTROL SWITCH SCHALTER INTERRUPTOR DE MANDO
1FU1 PORTAFUSIBILE PORTEFUSIBLE FUSE CARRIER POLKLEMME BORNE
1KAFV1 PROTEZIONE TERMICA 3527(&7,217+(50,48( THERMAL PROTECTION WÄRMESCHUTZ PROTECCIÓN TÉRMICA
