7
11
1
3
12
6
8
13
15
2
14
10
9
5
4

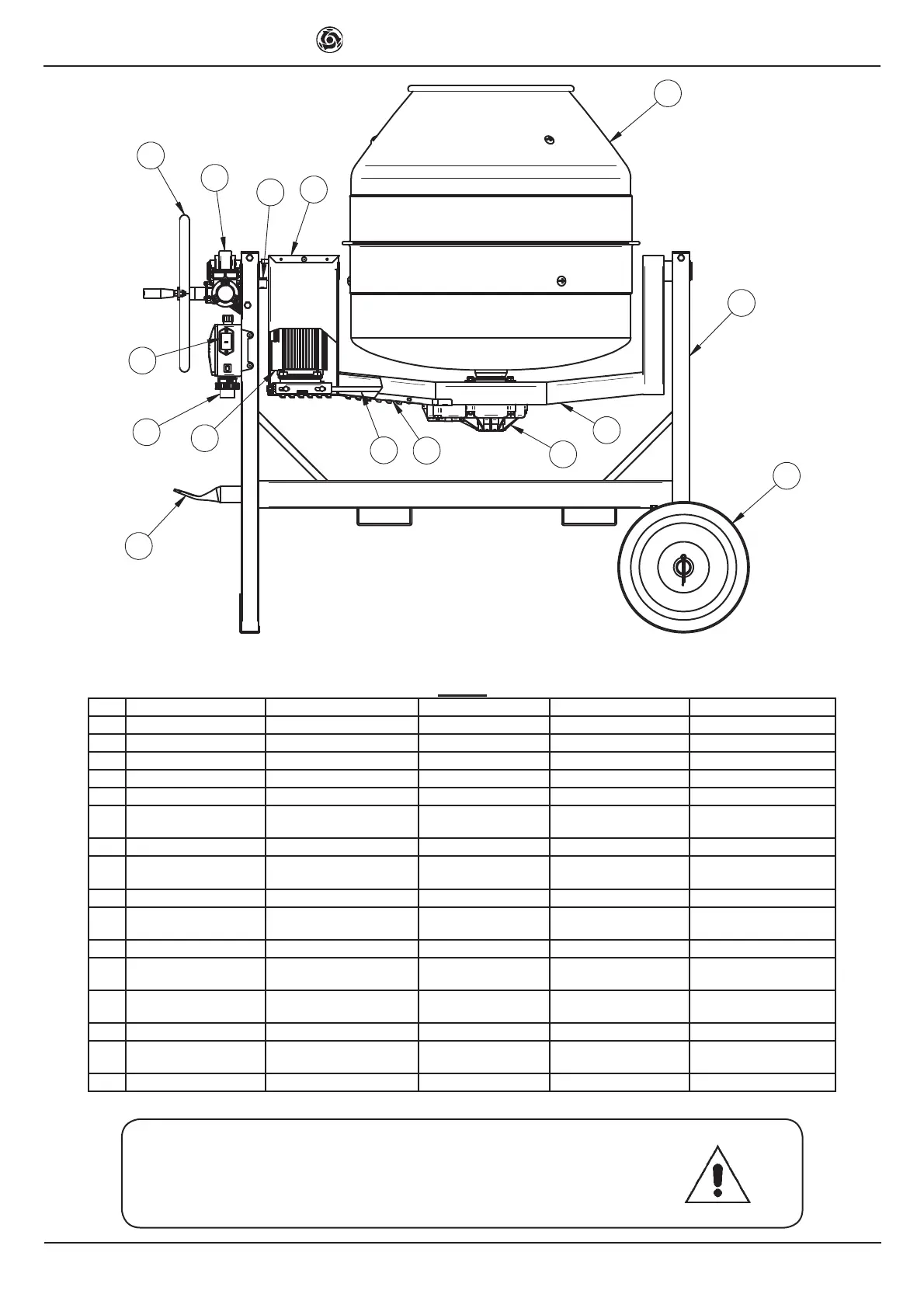

FIG.1
POS. I F GB D E
1 Telaio Chassis Frame Rahmen Bastidor
2 Ruota Roue Wheel Rad Rueda
3 Braccio Bras Arm Arm Brazo
4 Motore Moteur Motor Motor Motor
5 Cinghia Courroie Belt Riemen Correa
6 Riduttore rotazione vasca Réducteur de rotation cuve
Bowl rotation reduction
gear
Untersetzungsgetriebe
der Mischtrommel
Reductor para rotación del
tambor
7 Vasca Cuve Tank Becken Recipiente
8
Protezione cinghia
trasmissione
Protection de la courroie de
transmission
Drive belt guard
Schutzverkleidung des
Treibriemens
Protección para correa de
transmisión
9 Chiusura braccio Fermeture du bras Arm closure Armverschluss Cierre del brazo
10
Riduttore ribaltamento
vasca
Réducteur de retournement
cuve
Bowl tipping reduction
gear
Untersetzungsgetriebe
der Kippvorrichtung
Reductor para inclinación
del tambor
11 Volantino Volant Handwheel Handrad Volante
12
Interruttore di avviamento
e arresto
Interrupteur de marche et
arrêt
Start and stop switch Start- und Stoppschalter
Interruptor de arranque y
parada
13
Presa di collegamento
elettrico
Fiche de branchement
électrique
Electrical connection
socket
Elektrischer
Anschlussstecker
Toma para conexión
eléctrica
14 Timone Barre Tow bar Steuer Timòn
15 Battuta di ribaltamento
Butée d’arrêt de
retournement
Tipper stop Kippanschlag Tope de la inclinación
Particolare attenzione deve essere fatta alle avvertenze contrassegnate con questo simbolo:
Il faut prêter une attention toute particulière aux notes précédées de ce symbole:
Special attention must be given to warnings with this symbol:
Lesen Sie die mit diesem Symbol bezeichneten Abschnitte mit besonderer Aufmerksamkeit:
Se tiene que prestar una atención especial a las indicaciones marcadas con el signo:
