MANCANZA FIAMMA /NO FLAME (E140901X) 13 di/of 33

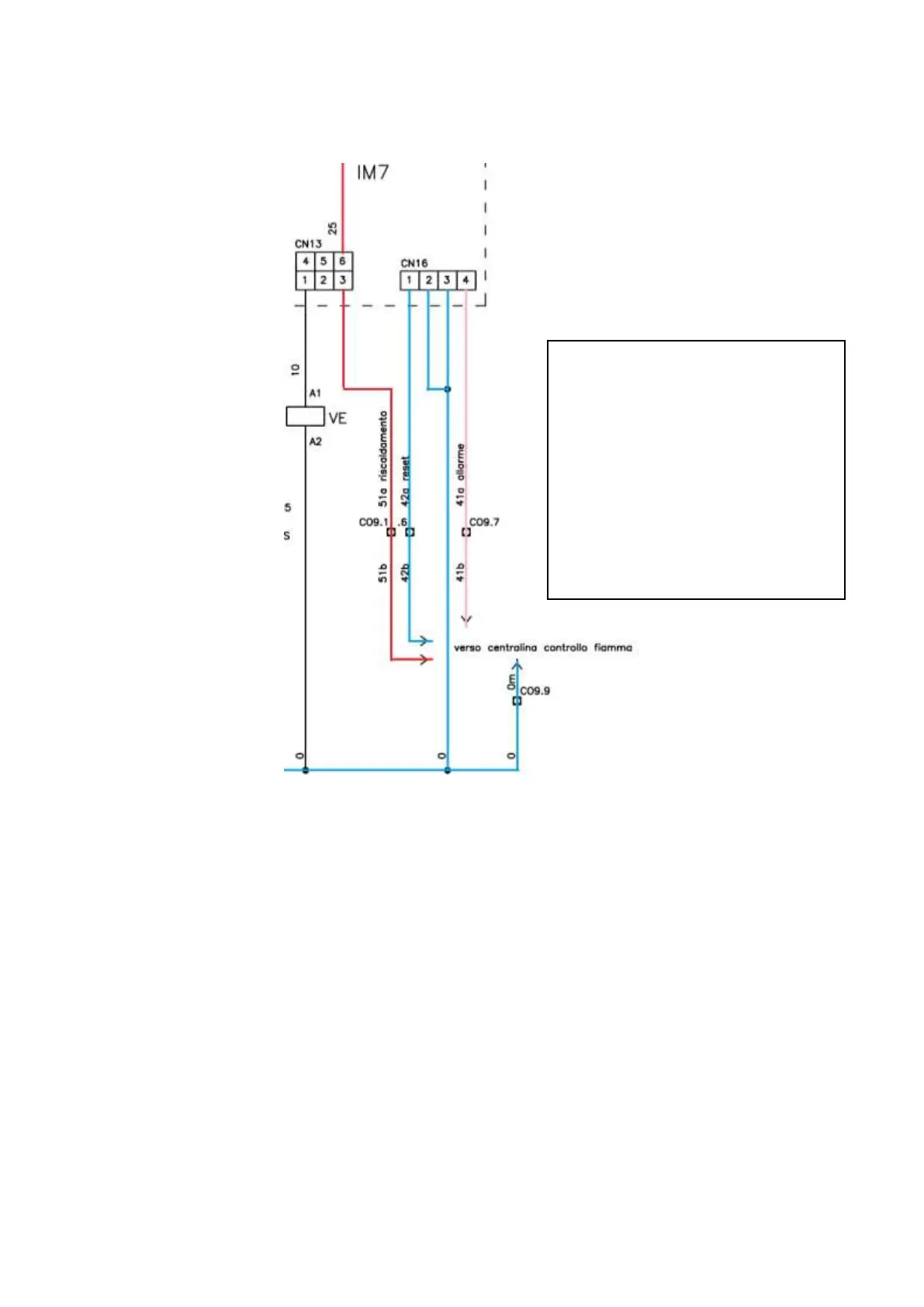

CONNESSIONI A SCHEDA LOGICA (IM7 - MCA)
(SEGNALI DI CONTROLLO E ANOMALIA RISCALDAMENTO)
FILO N°0 = NEUTRO
FILO N°51 = SEGNALE DI
RISCALDAMENTO (230V~ MANDATO
ALLA CENTRALINA)
FILO N°42 = RESET CENTRALINA DI
ACCENSIONE (NEUTRO MANDATO
ALLA CENTRALINA)
FILO N°41 = SEGNALE DI ALLARME
(FASE PROVVENIENTE DALLA
CENTRALINA)
