Imesa MCA 1500 - MCM (Im7 & Plc)

MANCANZA FIAMMA /NO FLAME (E140901X) 15 di/of 33

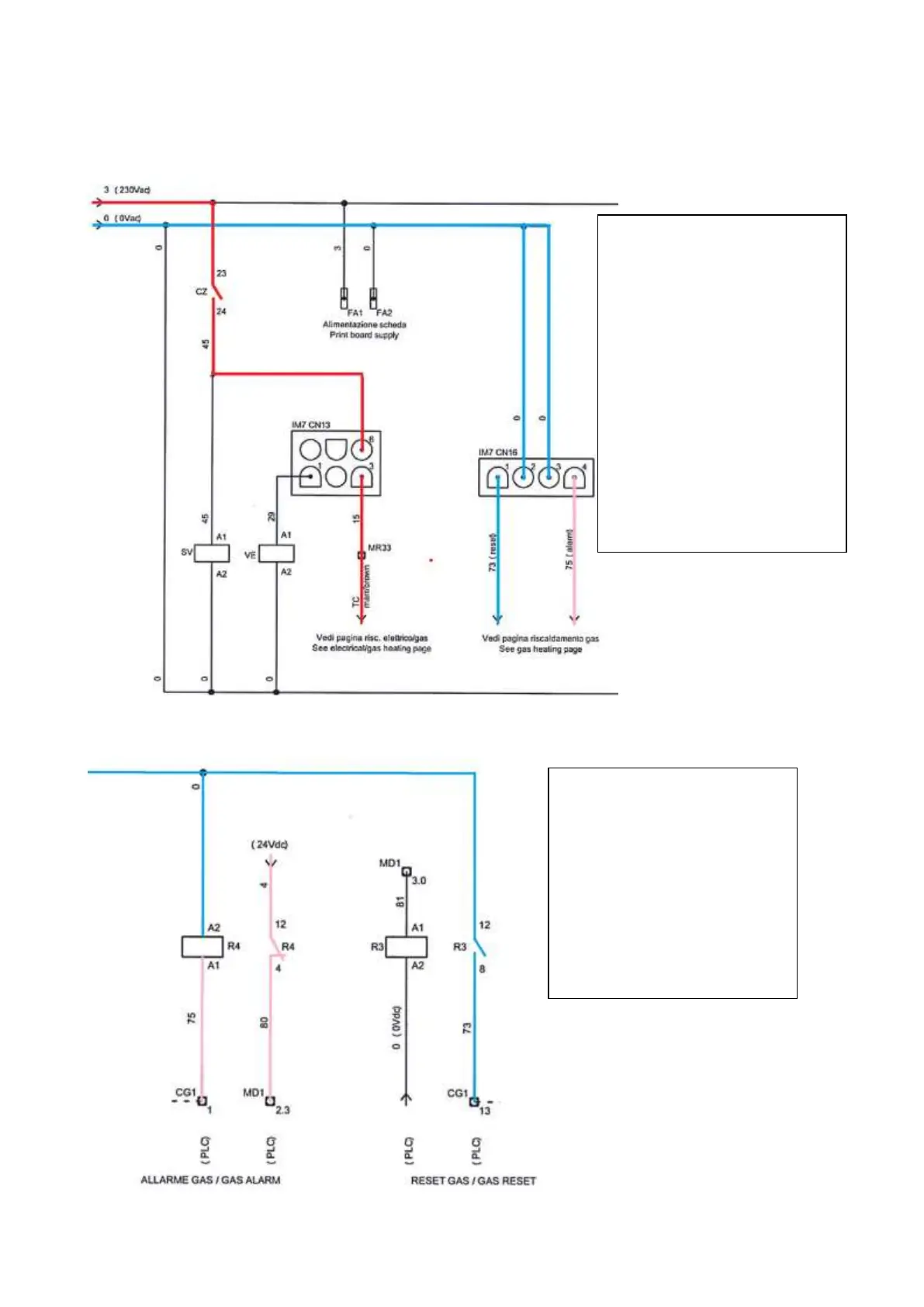

5.b MCM (IM7 & PLC)
CONNESSIONI A SCHEDA LOGICA (IM7 - MCM)
(SEGNALI DI CONTROLLO E ANOMALIA RISCALDAMENTO)
CONNESSIONI A PLC (MCM)
(SEGNALI DI CONTROLLO E ANOMALIA RISCALDAMENTO)
FILO N°0 = NEUTRO
FILO N°15 = SEGNALE DI
RISCALDAMENTO (230V~
MANDATO ALLA
CENTRALINA)
FILO N°73 = RESET
CENTRALINA DI
ACCENSIONE (NEUTRO
MANDATO ALLA
CENTRALINA)
FILO N°75= SEGNALE DI
ALLARME (FASE
PROVVENIENTE DALLA
CENTRALINA)
FILO N°0 = NEUTRO
FILO N°73 = RESET
CENTRALINA DI
ACCENSIONE (NEUTRO
MANDATO ALLA
CENTRALINA)
FILO N°75= SEGNALE DI
ALLARME (FASE
PROVVENIENTE DALLA
CENTRALINA)
