ES-48

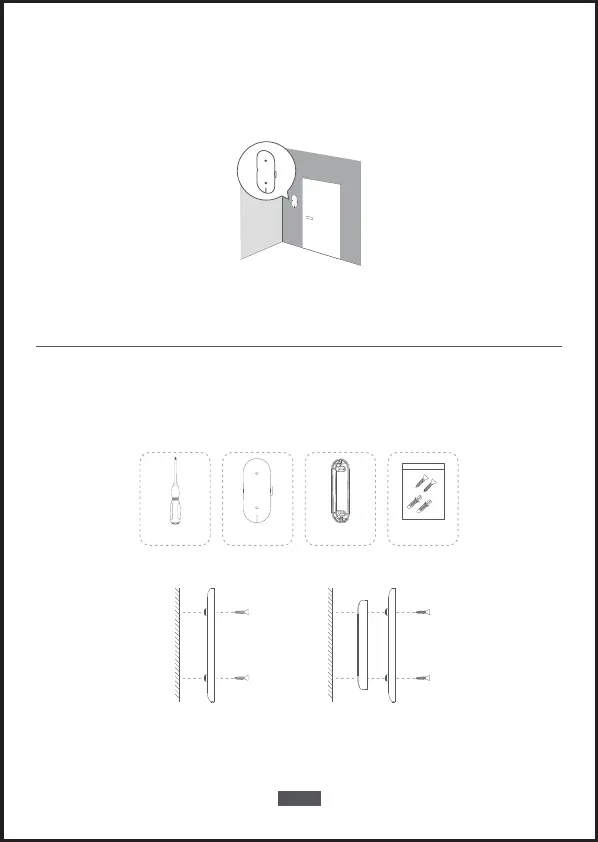

Coloque la tarjeta de posicionamiento de orificios para tornillos contra la pared para
marcar la posición.
Montaje del timbre en una superficie de madera
Destornillador
(no se suministra)
Bastidor de montaje Cuña de montaje
de 15°
Tornillos y anclajes
de montaje
Pared Bastidor de montaje
Sin cuña de montaje de 15°
Pared Bastidor
de montaje
Cuña de
montaje
Con cuña de montaje de 15°
Si va a montar el timbre en una superficie de madera, no necesitará taladrar agujeros
pilotos previamente. Use los tornillos suministrados para asegurar el soporte de montaje
en la pared. La tarjeta de posicionamiento de orificios para tornillos indica la posición de
los mismos. Qué se necesita: Destornillador, bastidor de montaje, cuña de montaje de
15°, tornillos y anclajes de montaje.
