ES-49

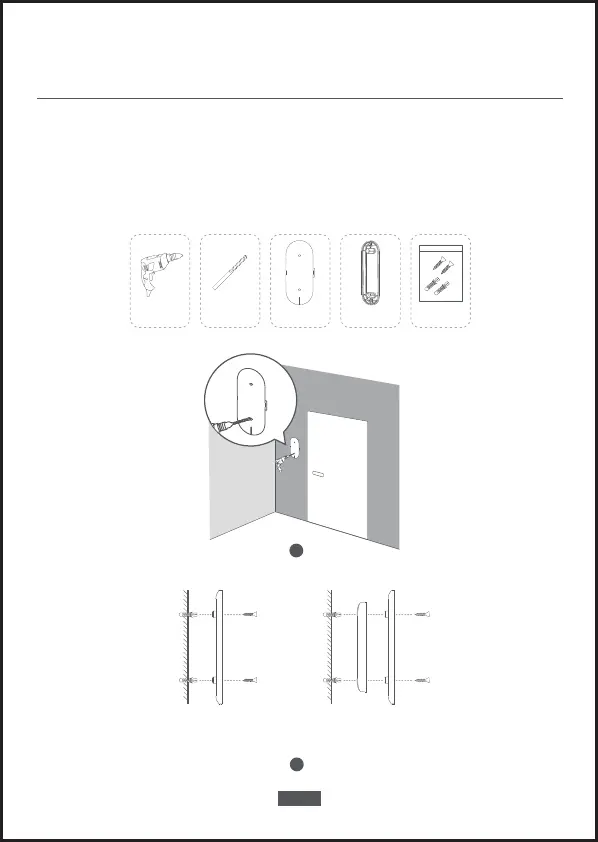

Montar el timbre en superficies hechas de materiales duros
Taladro eléctrico
(no se suministra)
Broca de 15/64"
(6 mm)
Bastidor de montaje
Cuña de
montaje de 15°
Tornillos y anclajes
de montaje
1
Pared Bastidor de montaje
Sin cuña de montaje de 15°
Pared Bastidor de
montaje
Cuña de
montaje
Con cuña de montaje de 15°
2
1. Si va a montar el timbre en una superficie hecha de materiales duros como ladrillo,
hormigón o estuco, perfore 2 orificios con la tarjeta de posicionamiento de orificios para
tornillos y una broca de 15/64" (6 mm).
2. Para asegurar el soporte de montaje en la pared, inserte los anclajes y después los
tornillos largos, ambos incluidos.
Qué se necesita: Taladro eléctrico, broca de 15/64" (6 mm), bastidor de montaje, cuña
de montaje de 15°, tornillos y anclajes de montaje.
