IT
4
3
Riempimento circuito solare.
N.B.: in caso di errori nell’installazione, nelle-
sercizio o nella manutenzione, dovuti all’i-
nosservanza della legislazione tecnica vigente,
della normativa o delle istruzioni contenute nel
presente libretto (o comunque fornite dal co-
struttore), viene esclusa qualsiasi responsabilità
contrattuale ed extracontrattuale del costruttore
per eventuali danni e decade la garanzia relativa
all’apparecchio.
L’impianto può essere riempito solo quando:
- sono stati eliminati eventuali residui di lavo-
razione che causano ostruzioni e deteriorano
nel tempo le caratteristiche del glicole;
- sono state eliminate eventuali presenze di
acqua dall’impianto che potrebbero causare
in inverno danneggiamenti al sistema;
- è stata vericata l’assenza di perdite mediante
una verica con aria;
- l’unità bollitore è stata riempita;
- il vaso espansione è precaricato secondo le
indicazioni del costruttore o dal professionista
abilitato.
L’impianto deve essere riempito utilizzando
esclusivamente il glicole fornito da Immergas
mediante una pompa automatica. L’impianto va
riempito con valvola di sato chiusa.
Per il riempimento dell’impianto procedere
come descritto:
1 collegare il tubo di mandata della pompa
automatica al raccordo del rubinetto di riem-
pimento (9 Fig. 4) posizionato sotto la pompa
e aprire il rubinetto stesso.
2 collegare il tubo di ritorno della pompa au-
tomatica al raccordo del rubinetto di svuota-
mento (8 Fig. 4) e aprire il rubinetto di scarico.
3 La vite di regolazione del regolatore di portata
(11 Fig. 4) deve essere orientata orizzontal-
mente per garantire la chiusura della valvola
a sfera integrata. Lasciare il termometro in
posizione di lettura (ON).
4 riempire il serbatoio della pompa di riempi-
mento con la quantità di glicole necessaria p
una scorta minima da lasciare sul fondo del
serbatoio per evitare che circoli aria all’interno
del circuito.
5 La fase di riempimento deve avere una durata
minima di 20 ÷ 25 minuti. Questo tempo serve
per rimuovere completamente laria dal circu-
ito. Aprire ogni tanto la vite di regolazione del
regolatore di portata per eliminare eventuale
aria al suo interno (posizione verticale).
6 Eliminare leventuale aria rimasta nel circuito
solare preferibilmente utilizzando il metodo
cosiddetto “pressure shot” che consiste nell’in-
nalzamento della pressione di riempimento
del circuito seguito da una rapida apertura
della valvola di ritorno (8 Fig. 4). Questo
metodo permette di espellere laria dal circuito.
7 Chiudere il rubinetto di riempimento e spe-
gnere la pompa di riempimento, aprire la vite
di regolazione del regolatore di portata (tacca
in posizione verticale).
8 Lasciare il circuito sotto pressione. Qualsiasi
calo di pressione di rilievo indica una perdita
nel sistema.
9 Impostare la pressione di funzionamento nel
circuito a 2 bar + 0,1 bar per ogni metro di di-
slivello tra collettore solare e vaso espansione
(in pratica si imposta la stessa pressione tra
vaso espansione e impianto).
10 Accendere la pompa solare a velocità massima
e farla funzionare per almeno 15 minuti.
11 Scollegare la pompa di riempimento e chiu-
dere i raccordi con i relativi tappi a vite.
Non eseguire il riempimento dell’impianto in
condizioni di forte insolazione e con i collettori
ad elevate temperature.
Assicurarsi di aver eliminato completamente
le bolle d’aria.
Sato circuito solare.
Occorre eseguire uno sato dell’eventuale aria
presente nel sistema:
- al momento della messa in funzione (dopo il
riempimento);
- se necessario, ad esempio in caso di guasti.
Attenzione: pericolo di ustione con il liquido
contenuto nei collettori.

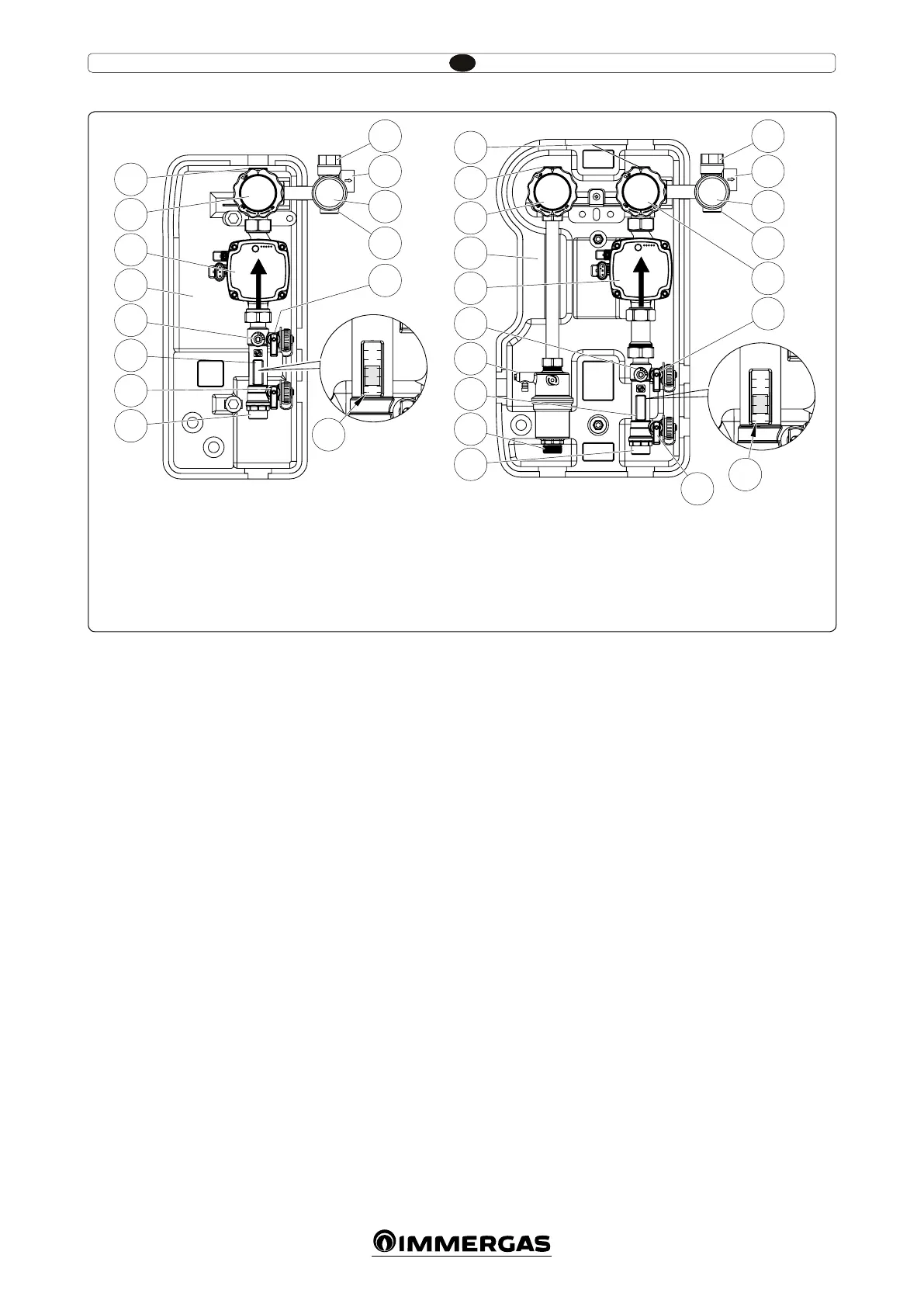

Componenti principali.
Legenda:
1 - Circolatore solare
2 - Valvola di ritegno, termometro e
rubinetto
3 - Raccordo di scarico valvola
4 - Misuratore di usso
5 - Valvola di sicurezza 6 bar
6 - Connessione 3/4” per vaso espansione
7 - Manometro
8 - Rubinetto di svuotamento
9 - Rubinetto di riempimento
10 - Involucro isolante
11 - Regolatore di portata
12 - Ingresso da bollitore
13 - Uscita verso collettore solare
14 - Riferimento per lettura portate
15 - Valvola di ritegno, termometro e
rubinetto
16 - Degasatore
17 - Ingresso da collettore solare
18 - Uscita verso bollitore
1
2
3
4
5
6
7
6
10
11
1
4
8
12
2
13
3
5
14
9
1
2
3
4
5
6
7
6
3
5
14
13
17
15
10
1
16
18
2
11
12
4
9
8
